灰煤进料输送装置结构设计

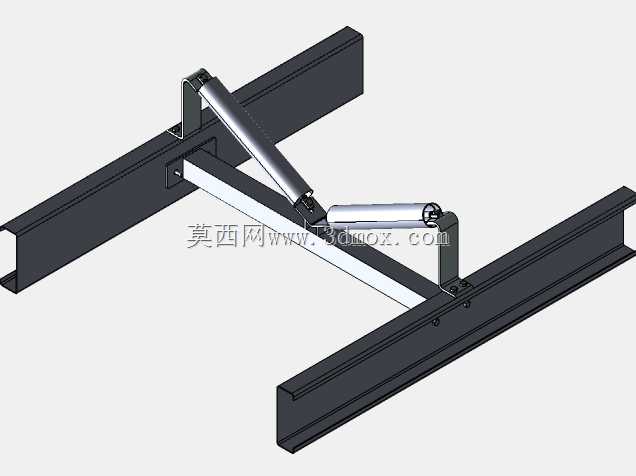

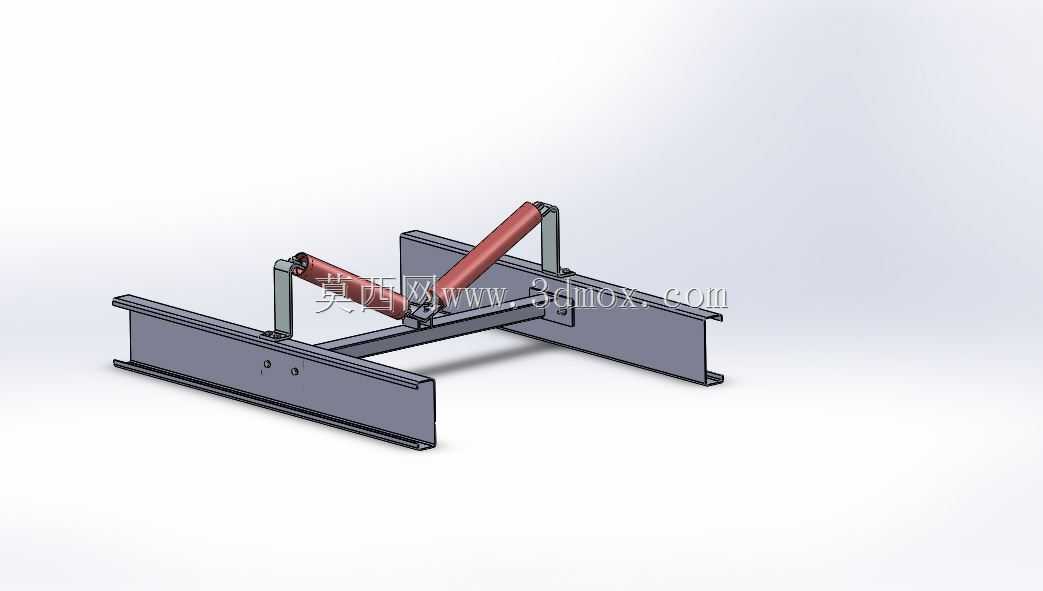

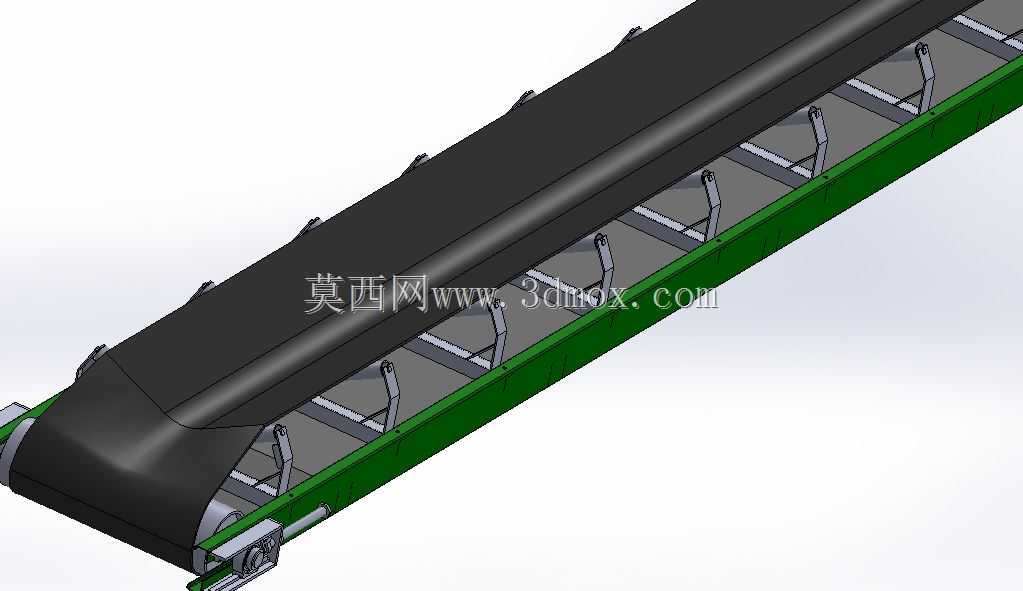

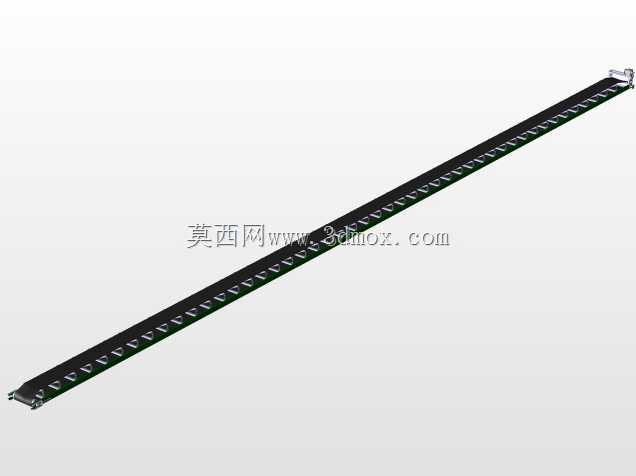

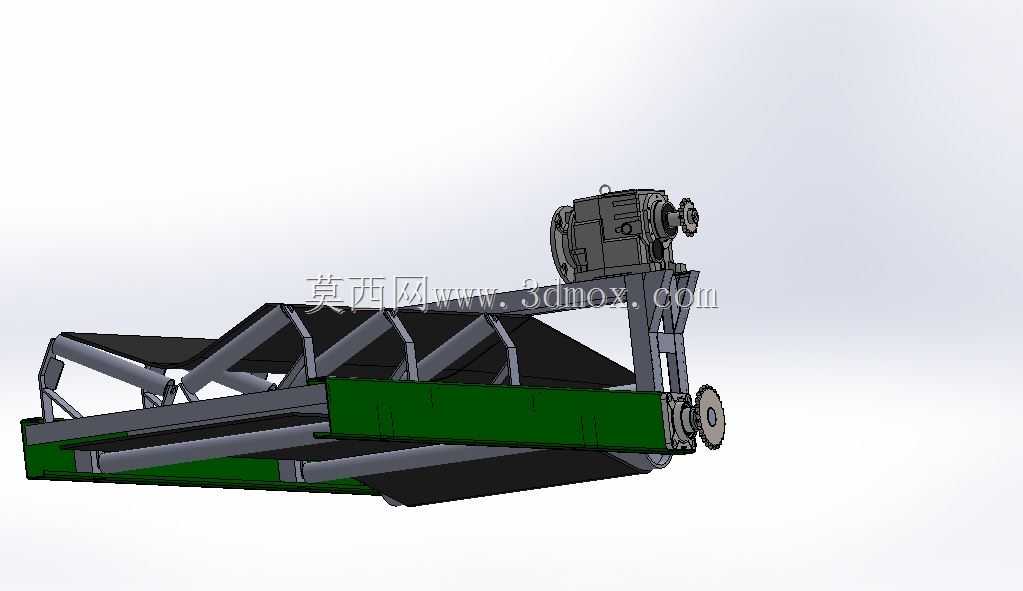

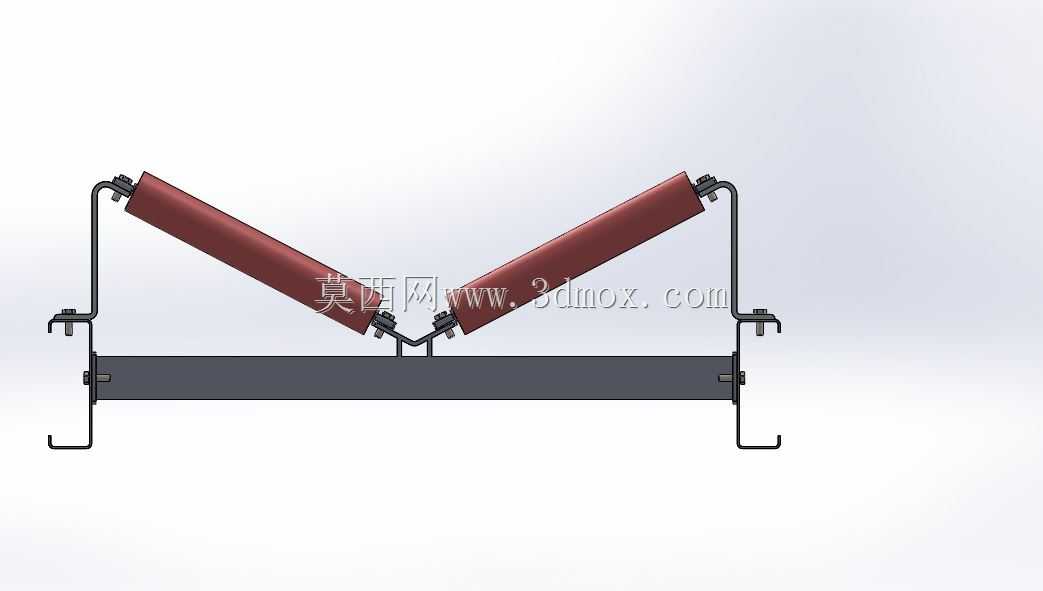

在散料转运的工业现场，尤其是燃煤锅炉房、选煤厂的备煤工段，这类进料输送装置承担着衔接上游卸料与下游破碎、给料设备的关键作用，主要负责将灰、煤类散状物料按设定路径稳定输送，避免物料撒落、堆积造成的工段堵停。不同于长距离带式输送机，这款进料输送装置更侧重短距离定点给料的适配性，整体采用型钢焊接作为主承载机架，机架选用C型槽钢作为主梁，截面规格为150x50x15x2.5，主梁单侧长度750mm，整体安装边界紧凑，可直接架设在料斗上方或者相邻设备的进料端衔接位置，不需要额外占用过大的厂房平面空间，适配老厂区技改时的狭小安装场景。设计时优先考虑了散料输送过程中的机架受力稳定性，两根平行的C型钢主梁通过横向连接座刚性固定，上方设置的液压支撑组件可根据现场进料角度需求调整倾斜度，支撑缸体两端采用铰接连接，既可以抵消输送过程中物料冲击带来的振动载荷，也能在安装调试阶段快速调整输送槽的倾角，匹配不同物料的安息角要求，避免倾角过大造成物料下滑速度过快冲砸下游设备，或是倾角过小导致物料滞留积料。驱动端配套的齿轮传动结构匹配2.2kW动力输出，输出转速控制在1/30RPM，对应输送线速度可覆盖29-30米的输送距离区间，可根据现场实际输送长度调整传动比参数，不需要重新更换核心驱动部件。整个装置的结构设计充分考虑了散料工况的维护便利性，所有铰接位置都预留了润滑注油空间，机架表面的安装孔位采用长圆孔设计，安装时可补偿土建基础的施工误差，降低现场安装的对位难度。液压支撑的选型匹配了满载工况下的载荷冗余，即使输送槽内堆满湿黏的煤料、灰渣，支撑结构也不会出现形变下沉，保证输送面的水平度始终处于设计允许范围内。从结构建模的角度来看，这款装置的所有零件都采用可拆式连接设计，没有过多的异形焊接结构，加工时只需要常规的型材切割、钻孔、焊接工序即可完成制作，不需要定制特殊的加工工装，非常适合中小型机械厂的批量生产，同时也方便后期运维时更换易损部件，不需要整体拆解机架就能完成支撑缸、传动件的更换作业。
