铰接式螺旋输送给料装置结构设计

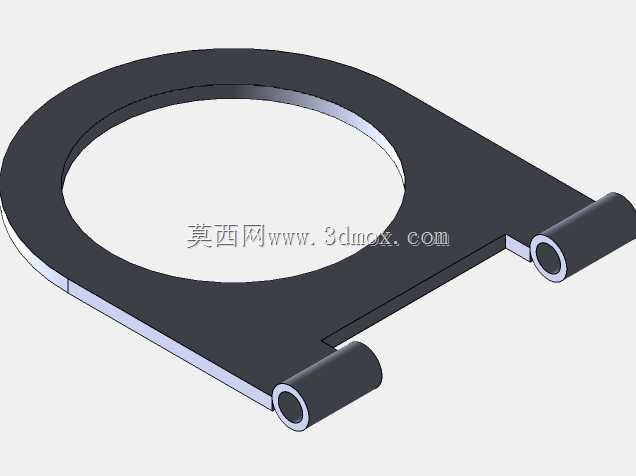

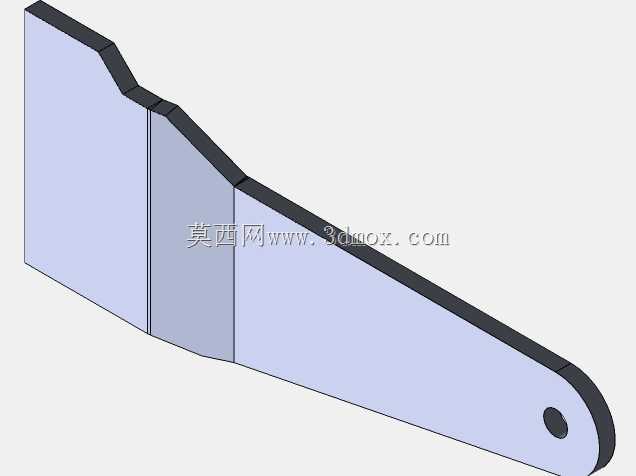

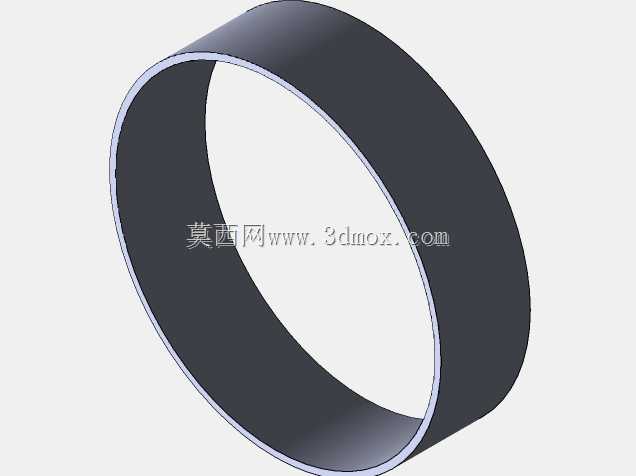

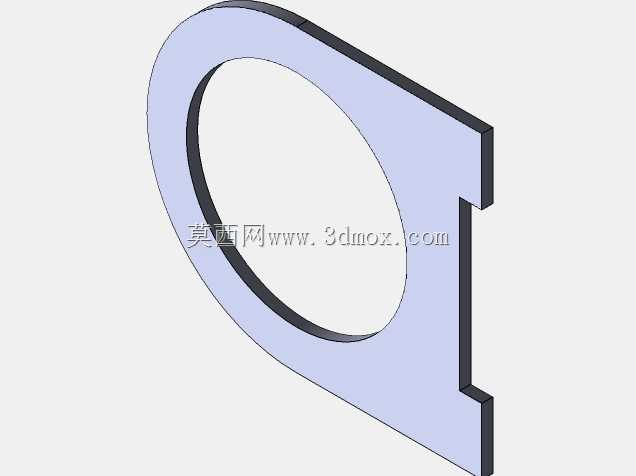

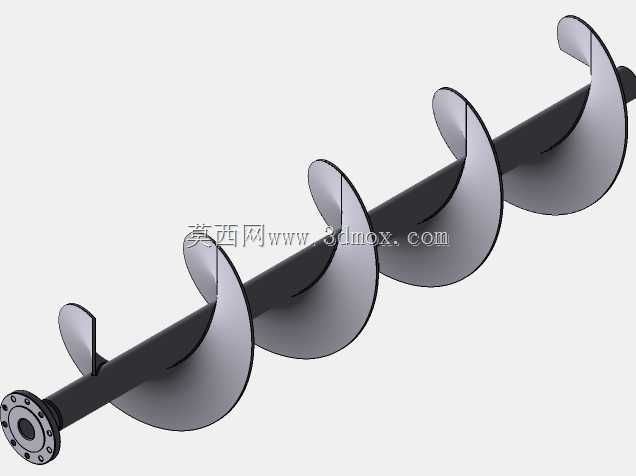

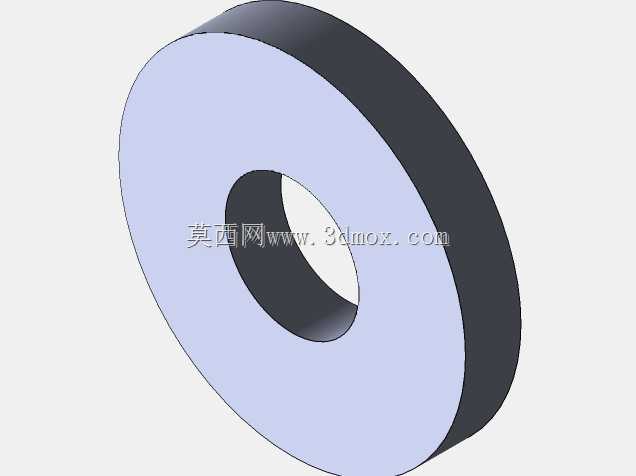

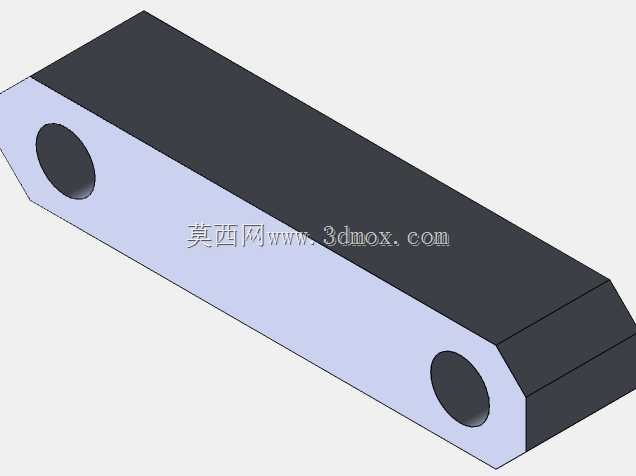

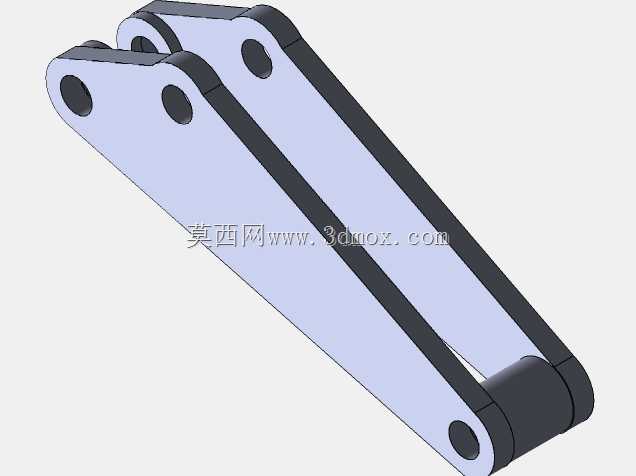

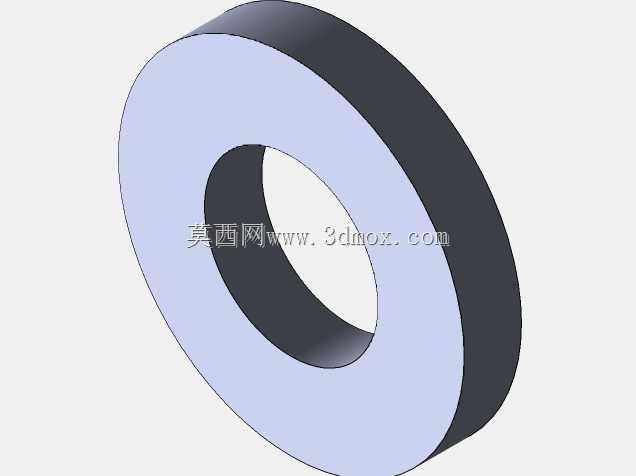

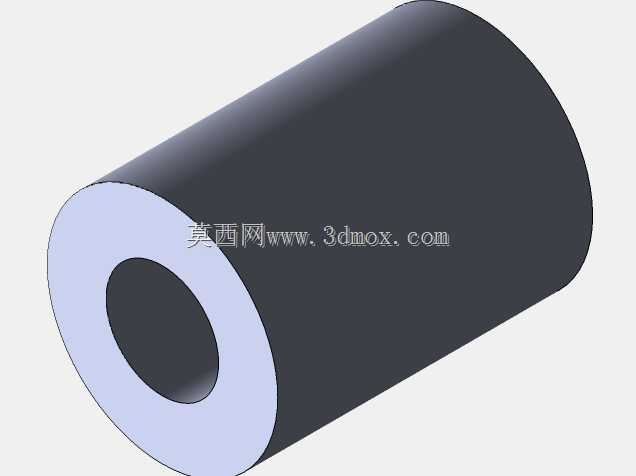

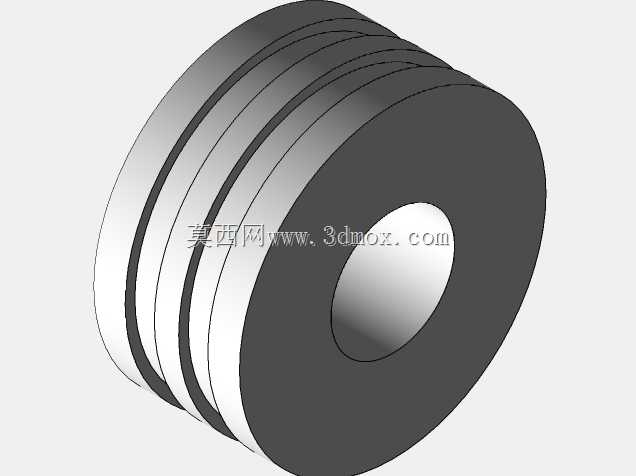

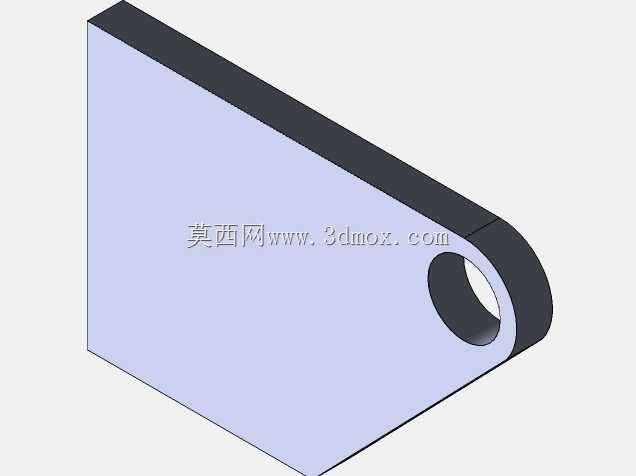

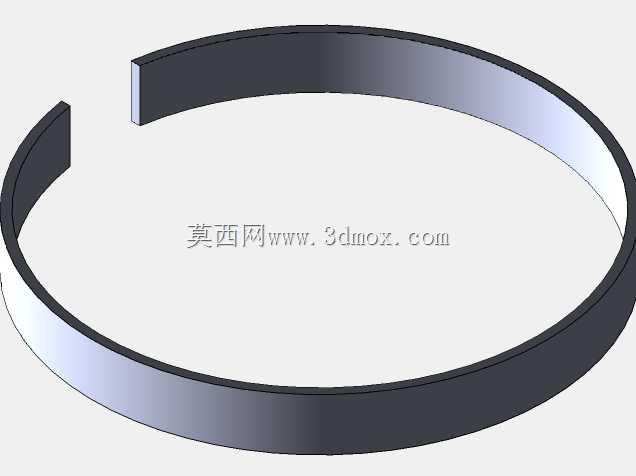

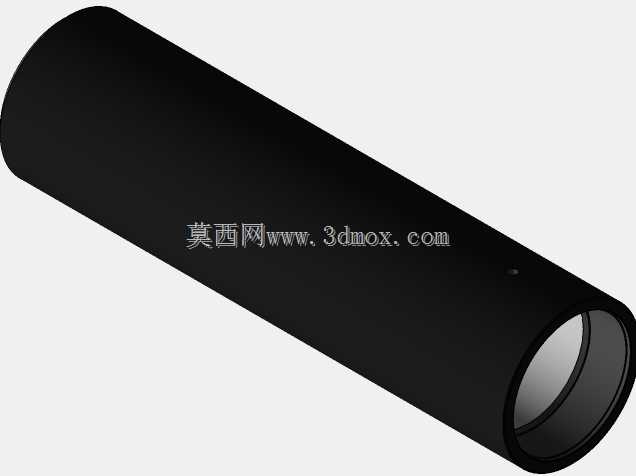

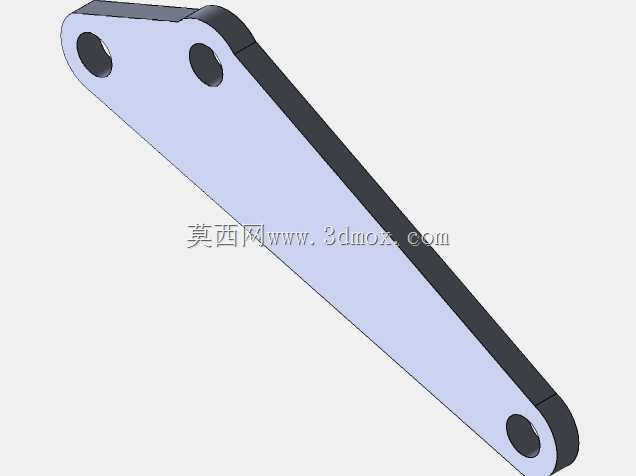

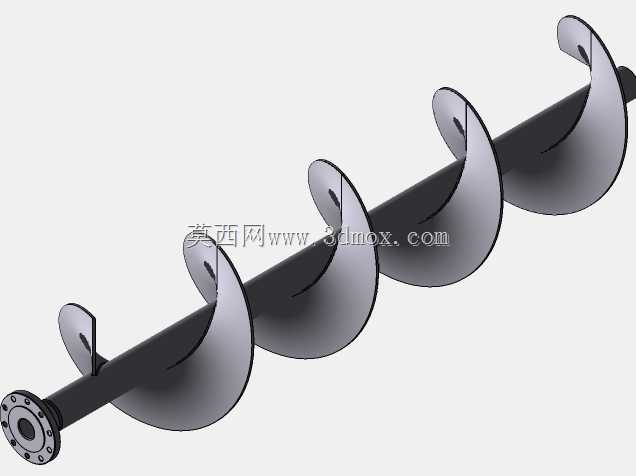

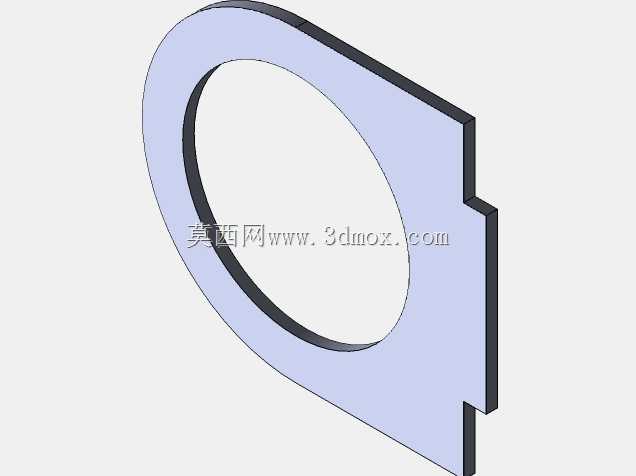

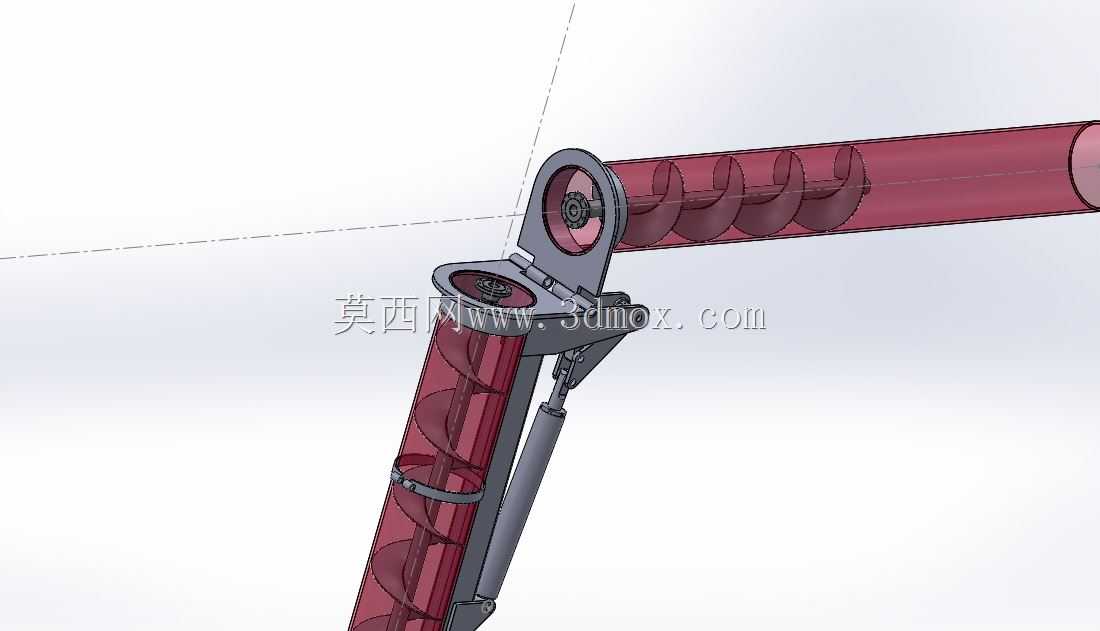

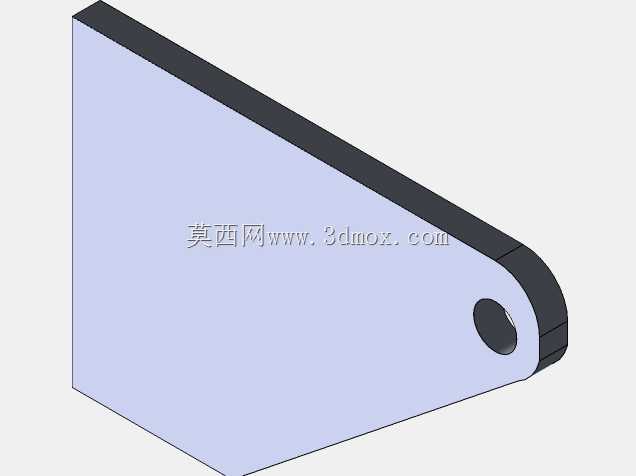

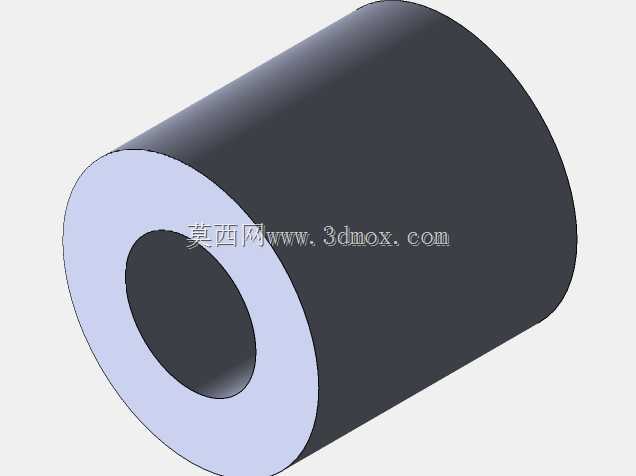

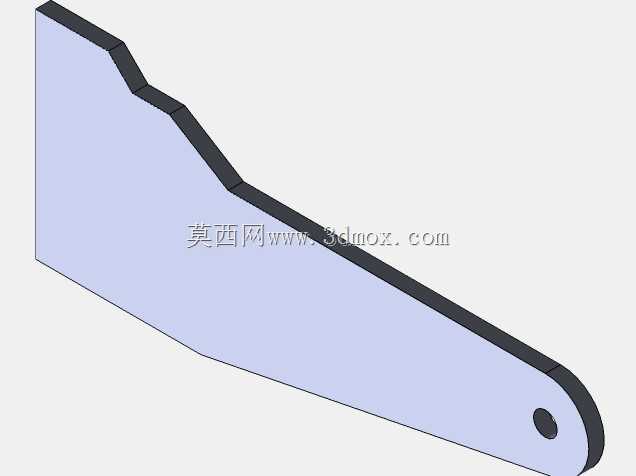

该铰接式螺旋输送结构主要面向散状物料的定向输送作业场景，常见于粮食转运、粉体加工、颗粒物料分装、工程散料输送等工况，可实现不同角度下的物料连续推送，解决固定角度输送机无法适配多位置接料、多点位卸料的作业痛点。整套结构采用两段式螺旋筒体铰接布局，铰接位置配置密封回转支撑结构，既保证两段筒体内螺旋轴的动力传递连贯性，又能实现上段输送筒体的角度俯仰调整，调整动作配套液压支撑杆作为支撑锁定部件，可根据实际接料高度、卸料位置的需求，在一定角度范围内灵活调整上段筒体的倾斜角度，调整到位后依靠液压撑杆的锁止力保持姿态稳定，无需额外搭建固定支撑机架。筒体内部采用连续螺旋叶片结构，叶片与筒体内壁保留均匀的装配间隙，既避免叶片运转过程中与筒壁发生剐蹭磨损，又能保证物料推送过程中无过多残留，针对流动性较好的颗粒、粉体物料，可实现稳定的连续输送，不会出现物料卡滞、断料的问题。铰接位置的动力传递采用万向啮合结构，可在两段筒体存在夹角的状态下稳定传递扭矩，不会因角度偏折出现动力传递中断、传动部件卡滞的问题。从安装边界来看，下段筒体作为固定支撑端，底部配置安装法兰结构，可直接固定在配套的机架或者出料仓接口位置，安装时需保证下段筒体的垂直度偏差在允许范围内，避免螺旋轴运转时出现偏磨；上段筒体的末端为出料口，可根据作业需求对接不同的接料设备，角度调整范围覆盖水平到小角度仰俯区间，可适配不同高度差的输送需求。整套结构的设计优先考虑工况适配性，没有冗余的装饰性结构，所有部件均服务于输送功能与角度调整功能，螺旋叶片的螺距参数匹配常规散料的输送效率需求，筒体直径适配常规产能下的物料通过量，液压支撑杆的选型匹配上段筒体带料状态下的总载荷，保证角度调整过程平顺无冲击，锁止状态下不会出现筒体下坠的问题。在实际应用中，该结构可单独作为输送单元使用，也可对接多段输送设备组成完整的物料输送线，尤其适合作业空间有限、需要频繁调整输送落点的场景，相比固定角度的螺旋输送机，无需拆装调整安装位置即可完成不同点位的送料作业，能有效减少现场设备调整的工作量，提升散料输送作业的灵活性。结构设计过程中充分考虑了易损件的更换便利性，铰接位置的密封件、支撑轴承均采用可拆式安装结构，后期维护时无需拆解整段筒体即可完成易损件的更换，降低设备运维的时间成本。
