水平间隙三米八杆联动机构结构设计

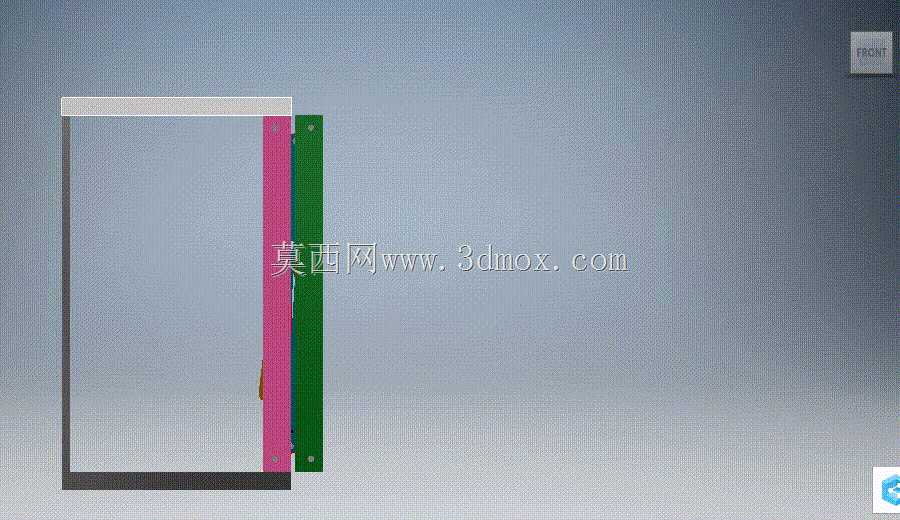

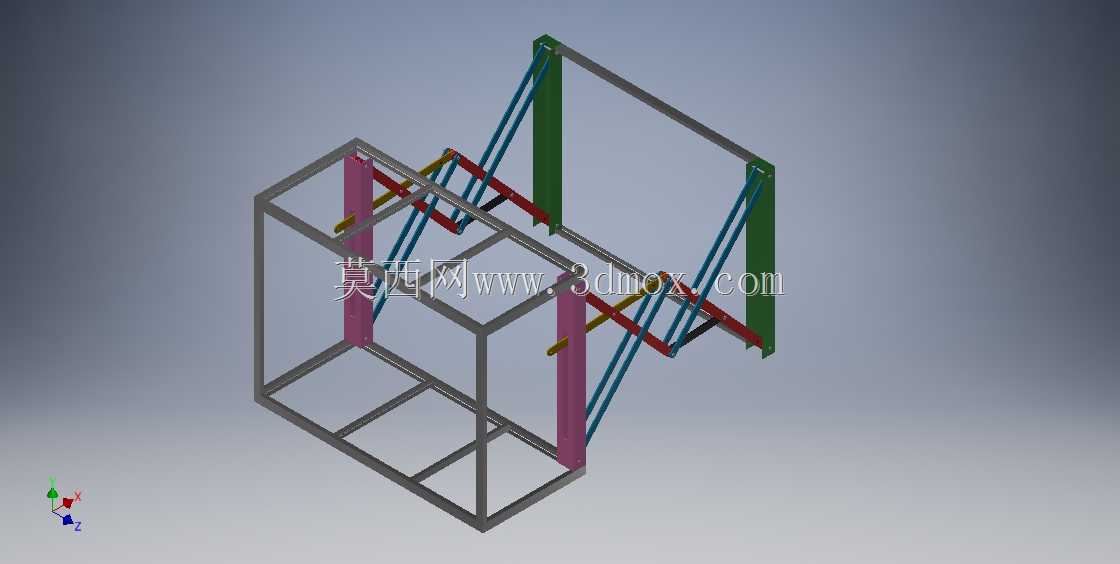

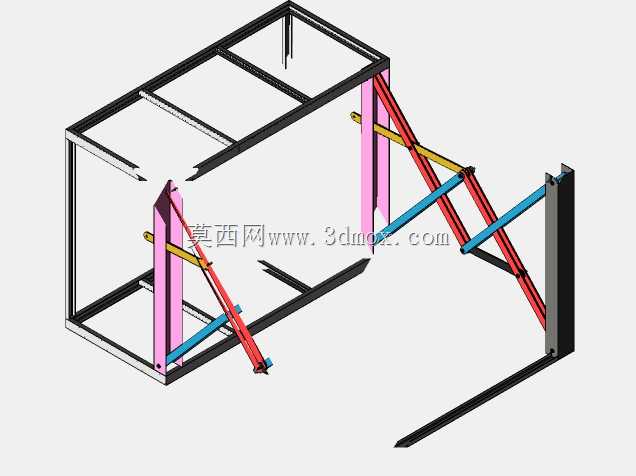

这套八杆联动结构的设计初衷，是为了解决大跨度水平工位间的同步抬升与平移联动需求，常见于自动化生产线的跨工位物料移送、立体仓储的层间同步托举、以及大型工装夹具的同步开合场景，尤其适配水平跨度3米的安装边界，能在不额外增设中间支撑的前提下，保证两端执行端的动作同步误差控制在毫米级。从结构组成来看，整套机构以方管焊接成型的框架作为安装基体，框架的型材选型经过挠度校核，在3米跨度下满负载运行时的最大形变量不超过0.2mm，避免基础形变影响连杆传动精度。多组连杆通过铰接点串联形成闭环传动链，不同颜色的杆件对应不同的受力层级：绿色杆件作为固定端铰接支座，承担整个传动链的反作用力，安装时需保证两侧支座的同轴度误差不超过0.1mm，否则会出现传动卡滞、铰接点异常磨损的问题；紫红色杆件作为执行端安装座，可沿框架的垂直导向方向做直线往复运动，两端的执行座通过连杆组实现刚性联动，无需额外加装同步轴或同步带，就能保证两端动作完全同步，相比传统同步带传动，这种八杆联动结构的传动刚性更强，能承受更大的冲击负载，适合重载工况下的同步动作需求。设计过程中优先做了最小垂直间隙的校核，确保机构在全行程运动过程中，所有运动杆件与框架基体、外接工装之间不会发生运动干涉，铰接点全部采用自润滑衬套配合销轴的连接形式，无需频繁加注润滑脂就能满足长期运行的耐磨需求，降低后期维护成本。从安装边界来看，整套机构的安装基准为框架底部的安装面，可直接通过螺栓固定在设备机架或地面预埋板上，外接执行元件可直接安装在紫红色的执行座上，不需要额外设计转接结构，能大幅缩短设备的整体设计周期。在实际应用中，这套机构可根据实际负载需求调整杆件的截面尺寸与铰接点间距，适配不同的行程与负载要求，相比齿轮齿条、链传动等同步传动方案，八杆机构的传动噪音更低，运行更平稳，没有传动回程间隙，适合对同步精度要求较高的装配、检测类工位使用。
