城市梯田用多层垂直种植架结构设计

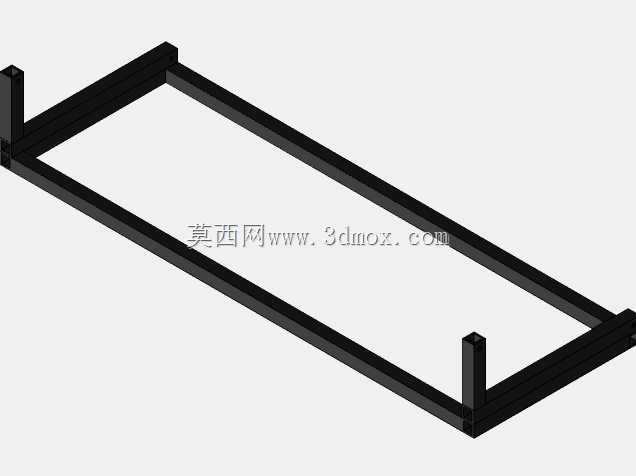

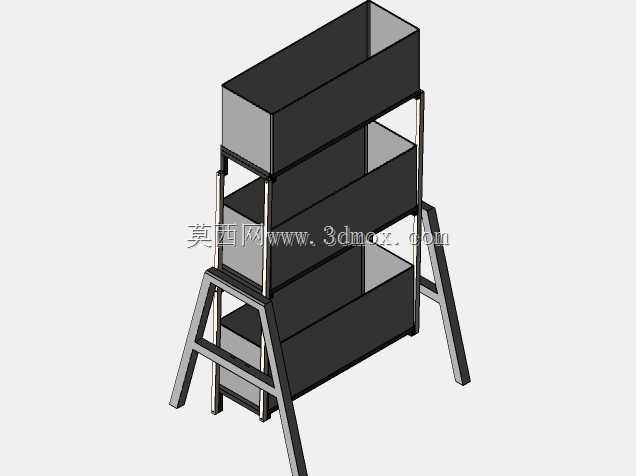

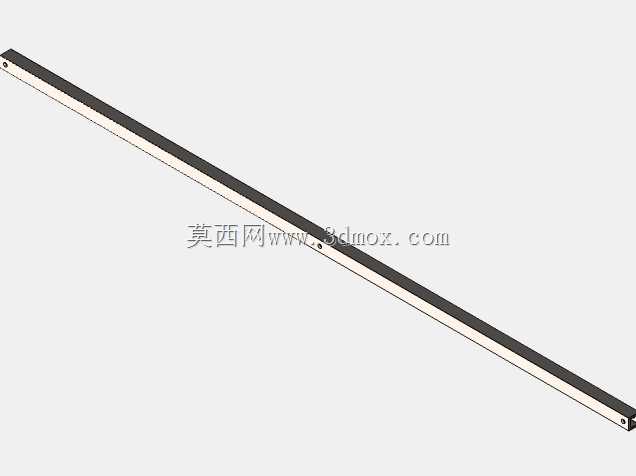

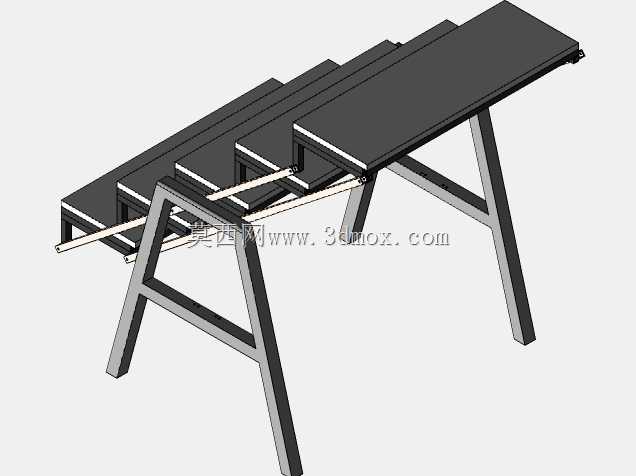

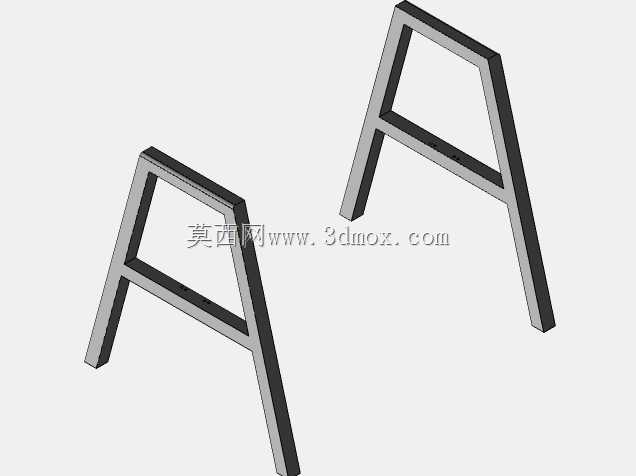

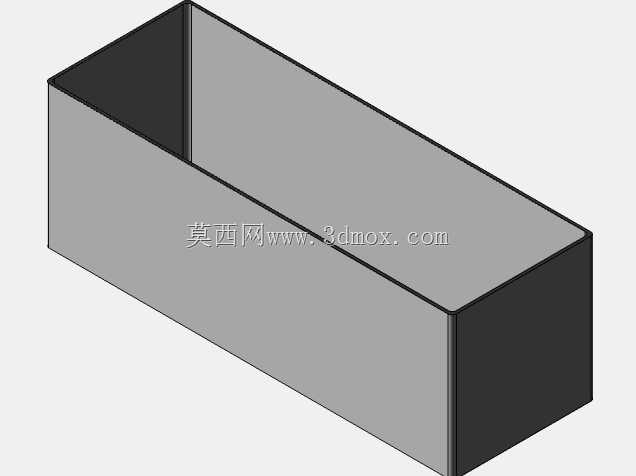

这款垂直种植装置的设计初衷，是解决城市建成区内部可用耕作空间零散、平面种植效率不足的痛点，适配城市家庭阳台、社区公共种植区、屋顶农业等小场景的耕作需求，设计灵感提取自桌架变压器的层叠支撑结构逻辑，在有限占地范围内最大化拓展有效种植容积。整体采用A字型双侧支撑结构作为主承载框架，支撑腿向外倾斜形成稳定的三角受力结构，无需额外地脚固定即可在平整硬质地面上保持稳定，安装时仅需将框架放置于平整硬化地面即可，无需打孔破坏原有地面结构，适配城市内多数硬质铺装的闲置小空间。装置共设置三层独立种植容器，每层容器采用抽拉式限位结构与主框架连接，使用者可根据种植作物的株高、光照需求，灵活调整每层容器的安装角度，既可以保持垂直层叠状态压缩整体占地宽度，也可将各层容器水平错位排布，让每层作物都能获得均匀的直射光照，避免上层结构遮挡下层作物采光的问题。容器采用敞口式矩形槽体设计，槽体深度适配常见叶菜类、小型香草类作物的根系生长需求，槽体边缘做翻边强化处理，避免日常搬运、基质装填过程中出现槽体变形的问题，槽体与支撑框架之间预留有微小间隙，可避免灌溉积水长期浸泡框架金属结构造成锈蚀。主框架采用薄壁金属型材拼接而成，各连接节点采用标准紧固件锁紧，整体拆装便捷，使用者可自行完成组装拆卸，非使用状态下可将各层容器拆下、支撑腿折叠收纳，减少闲置状态下的空间占用。从安装边界来看，垂直排布状态下整体占地宽度不足0.6米，长度约1.2米，总高度约1.8米，可适配多数住宅阳台的面宽与承重限制；水平错位排布时整体横向延展宽度约1.2米，可放置于屋顶、社区公共闲置区域等空间稍宽裕的位置，单架即可满足小家庭日常叶菜类作物的自种需求。结构设计上充分考虑日常使用的操作便利性，每层种植槽的安装高度符合人体工程学操作范围，最下层槽体距地面高度约0.3米，最上层槽体距地面高度约1.6米，日常播种、采收、灌溉操作无需过度弯腰或踮脚，降低长期使用的操作疲劳感。支撑框架的型材截面经过受力校核，每层种植槽满载基质与作物的状态下，框架形变量控制在允许范围内，长期使用不会出现框架倾斜、层板下坠的问题，同时整体重量控制在合理区间，单人即可完成短距离搬运移位，适配城市小空间灵活调整摆放位置的使用需求。
