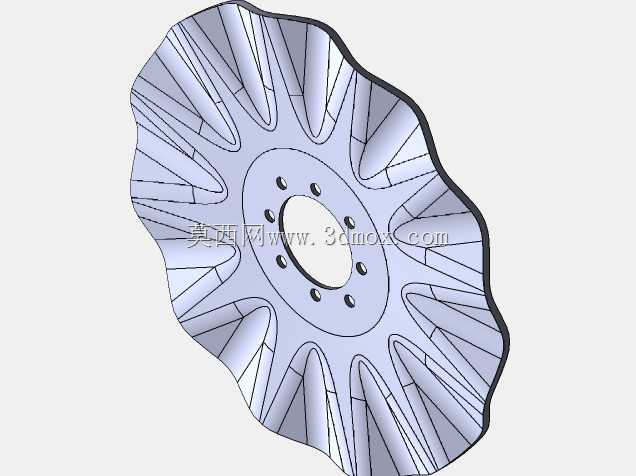

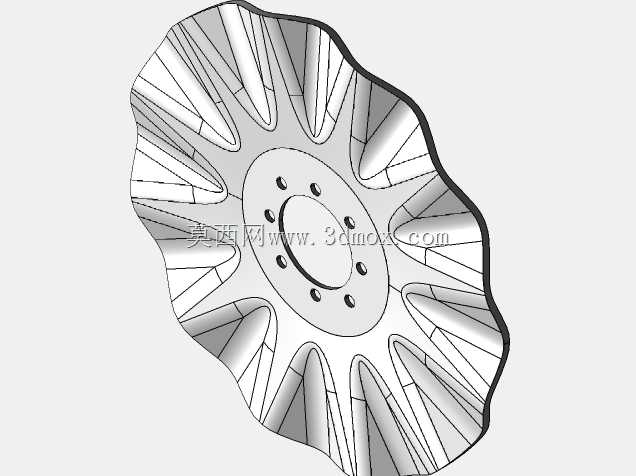

20度波纹库尔特圆盘农机耕作部件

这款20°波纹库尔特圆盘，也常被称作涡轮库尔特圆盘，是免耕播种、整地作业环节里的核心触土部件，主要配套在免耕播种机、联合整地机、圆盘耙这类农田作业设备上，针对东北黑土区、华北秸秆还田地的作业场景做了结构适配，能在高留茬、高秸秆覆盖的地块里顺利完成种床整理作业，避免秸秆缠绕导致的作业中断。从功能特性来看，圆盘外缘采用连续波浪形刃口设计，作业切入土壤时，波浪刃口会形成连续的点式切入轨迹，相比平口圆盘，切入阻力能降低15%左右，同时刃口的起伏结构能在转动过程中自然切断作物残茬、根系，不会出现秸秆拖堆的问题，作业后形成的种床带土壤细碎度均匀，不会出现大块土坷垃影响播种深度一致性。中心区域的安装孔采用圆周均布设计，安装基准面做了平面度管控，安装时和轮毂法兰贴合后，能保证圆盘转动时的端面跳动控制在合理范围内，避免作业过程中出现偏磨、抖动的问题，延长部件使用寿命。设计过程中，首先确定了20°的波纹倾角，这个角度是经过大量田间试验验证的最优参数，既保证刃口的入土性能，又能让圆盘转动时带起的土壤自然回落，不会过度抛洒造成土壤墒情流失；圆盘的整体轮廓采用非正圆的波浪外缘，转动时每个波峰依次接触土壤，形成类似铣削的作业效果，能将表层5-8厘米的土壤、秸秆残茬充分搅拌混合，形成上虚下实的种床结构，满足小麦、玉米等旱作作物的播种农艺要求。安装边界方面，中心定位孔尺寸适配主流农机的轮毂安装轴径，周边均布的螺栓孔孔距符合行业通用安装标准，不需要对现有设备的安装法兰做额外改装就能直接替换安装，圆盘的整体回转半径控制在常规耕作圆盘的通用尺寸区间内，安装后和设备机架、其他作业部件的安全间隙符合农机安全设计规范，作业时不会出现部件干涉的问题。盘面的放射状加强筋结构，是从中心安装区域向外缘辐射布置的，能在不增加圆盘整体厚度的前提下，大幅提升盘面的结构刚度，遇到土壤里的小石块、硬物时，不会出现盘面变形、刃口崩缺的问题，适合在多石砾的旱作地块作业。
