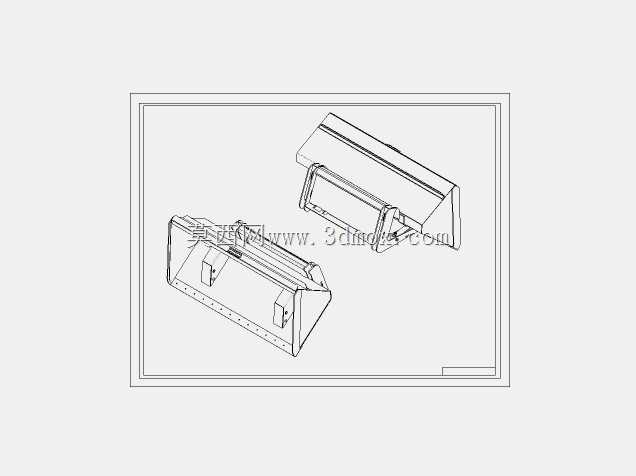

滑移转向设备用高卸载铲斗结构设计

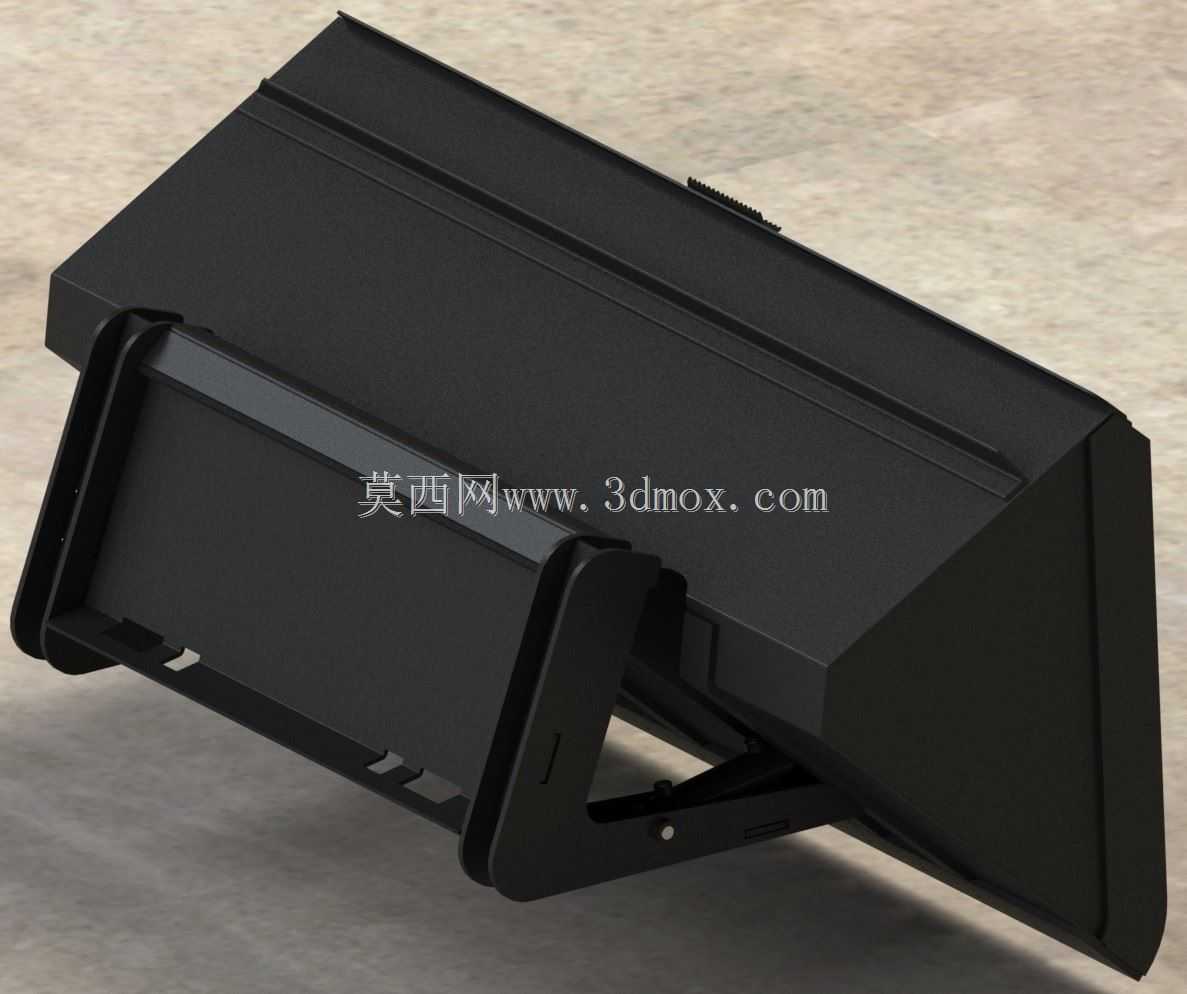

这款铲斗主要适配滑移转向类小型工程设备，在狭小场地的土石方转运、厂区散料归集、市政养护作业中应用较多，相比常规铲斗，其高卸载设计能够在不额外抬升整机举升臂行程的前提下，将卸料高度提升至满足普通货运货厢、料仓进料口的接料高度，减少作业过程中物料撒漏的问题。从结构设计来看，铲斗主体采用箱型焊接结构，斗唇部位做了加厚耐磨处理，应对砂石、硬土类物料铲装时的磨损消耗，背部的连接挂架直接匹配滑移设备的快换接口，无需额外改装即可完成挂载，挂架上的定位销孔与锁止槽严格对应通用滑移设备的安装边界，安装时仅需对准接口推进即可完成锁止，适配绝大多数主流吨位的滑移转向机型。斗体两侧的侧刃做了外伸设计，铲装作业时能够提前切入料堆，减少斗体侧面的摩擦阻力，同时避免斗壁直接与硬质料堆、地面凸起发生剐蹭变形。高卸功能的实现依靠斗体背部的四连杆联动结构，当举升臂抬升至设定高度后，翻转油缸动作时，连杆机构会带动斗体额外向前伸出一段距离，同时加大翻转角度，让斗内物料能够顺利卸到距离机身更远、位置更高的接料点，解决了常规铲斗在高位卸料时容易与接料设备发生碰撞、卸料残留多的问题。设计过程中重点考量了斗体的容积与整机载荷的匹配，斗内的弧形过渡面没有突兀的折角，既能减少物料粘附，也能让铲入料堆时的阻力分布更均匀，避免局部应力集中导致的焊缝开裂。斗体底部的耐磨条采用可更换结构，长期使用磨损后仅需更换耐磨条即可，无需整体修补斗体，降低后期维护成本。安装边界上，挂架的连接孔位间距、销孔直径都严格遵循通用滑移设备的接口标准，斗体最大翻转角度下的轮廓不会与举升臂、机身前端结构发生干涉，在全行程举升、翻转过程中，各运动部件的安全间隙都预留了足够余量，即使在颠簸作业场景下也不会出现结构磕碰。实际作业中，这款铲斗除了常规的土方、砂石铲装，也可适配粮食、工业散料的短距离转运归集，高卸设计在向高栏货车、高位料仓卸料时无需额外搭配坡道或提升设备，能够有效提升狭小场地内的作业效率。
