农用耕耘机齿架总成结构设计

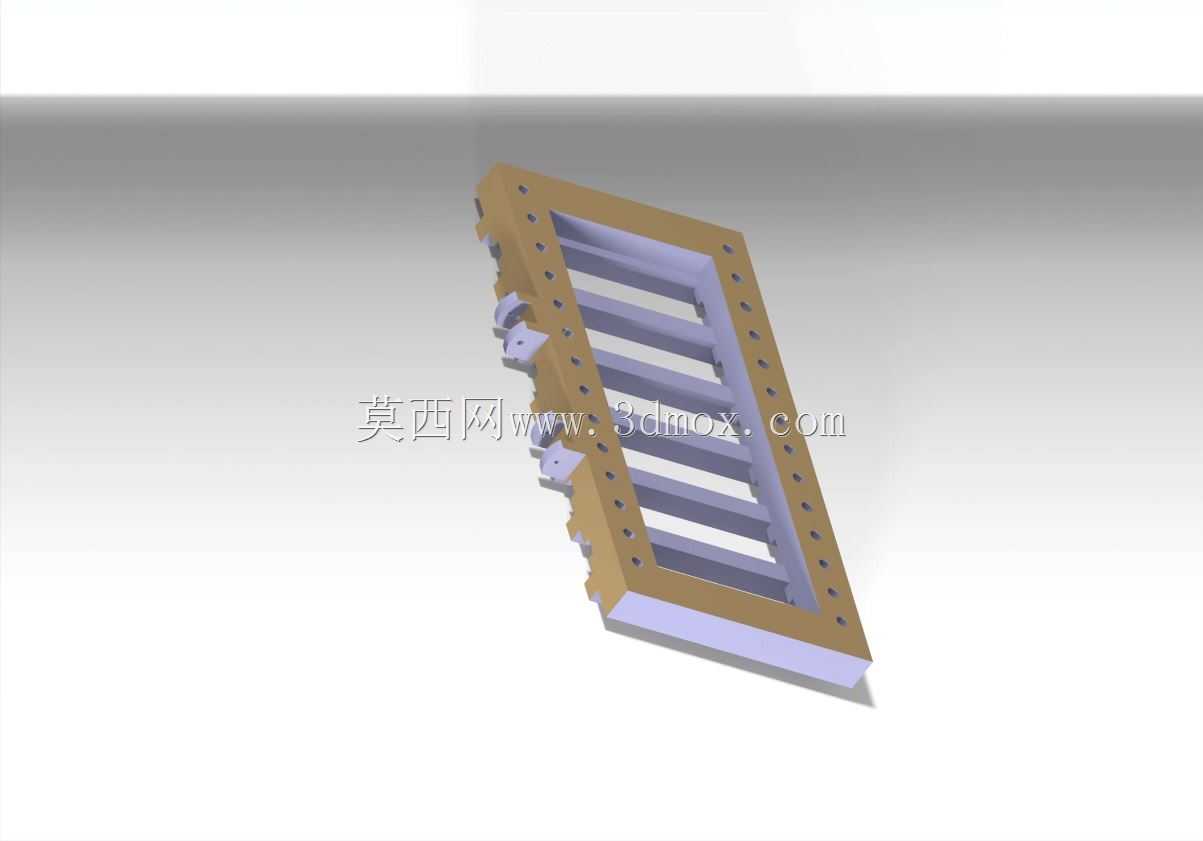

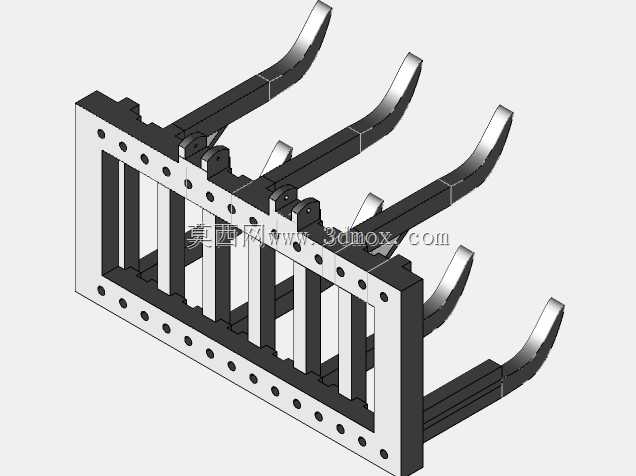

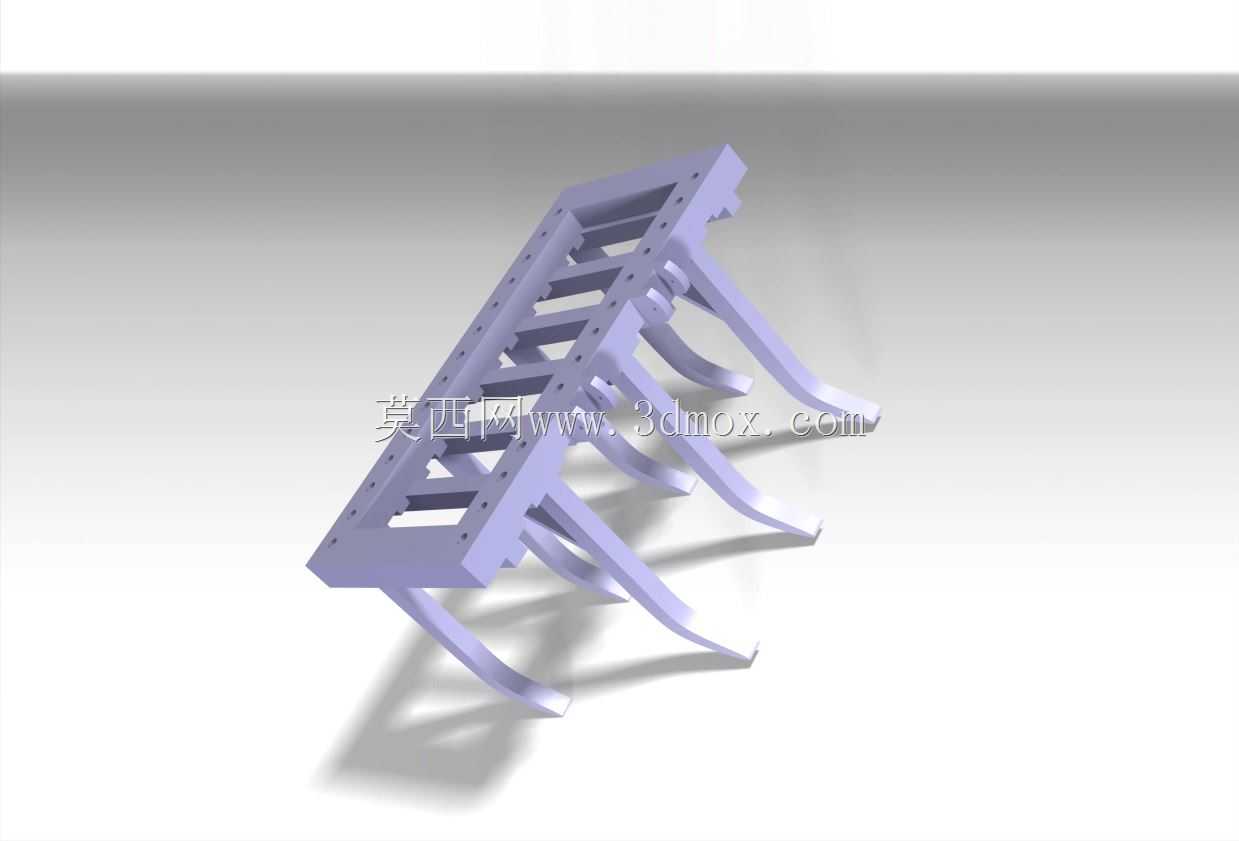

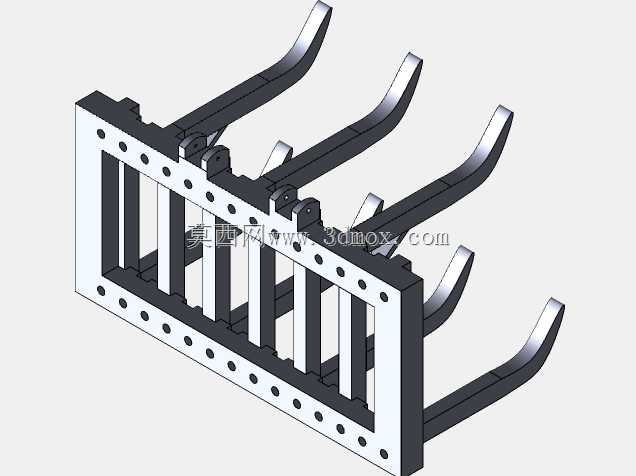

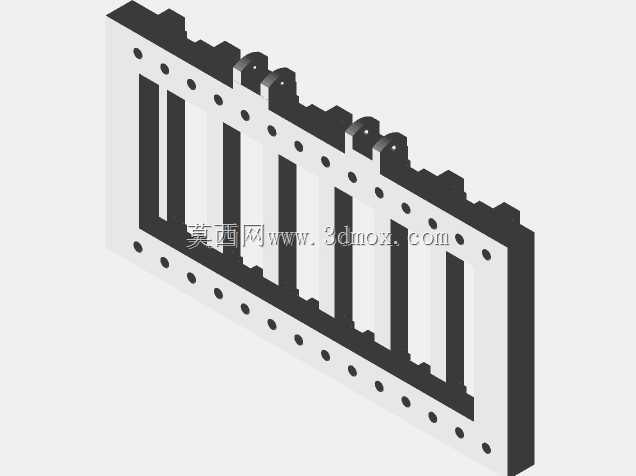

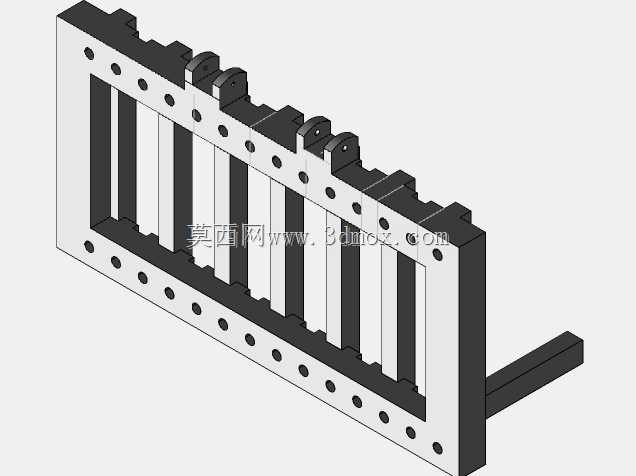

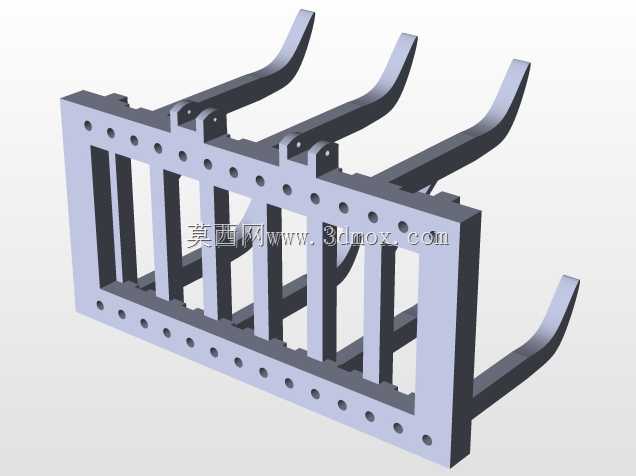

这套耕耘机齿架总成的三维结构，核心服务于旱田整地作业环节，直接挂载在拖拉机后部的三点悬挂机构上，承担表层土壤破碎、板结层破除、播前种床整理的实际作业功能。从结构设计逻辑来看，主体承载框架采用矩形截面型钢拼焊成型，框架上沿预留的多组等距安装孔，一方面用于和悬挂架的上拉杆、下拉杆铰接匹配，另一方面可根据作业幅宽需求灵活调整耕作齿的排布密度，适配不同土壤质地的作业要求——黏重黑土区域可适当减小齿间距提升破碎率，沙壤土区域可拉大齿间距降低作业牵引阻力。

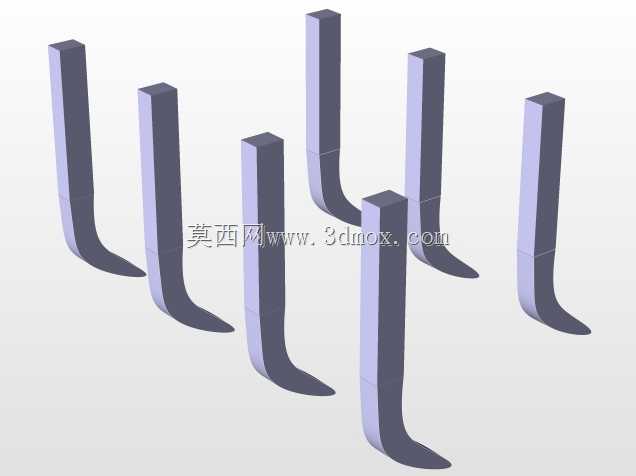

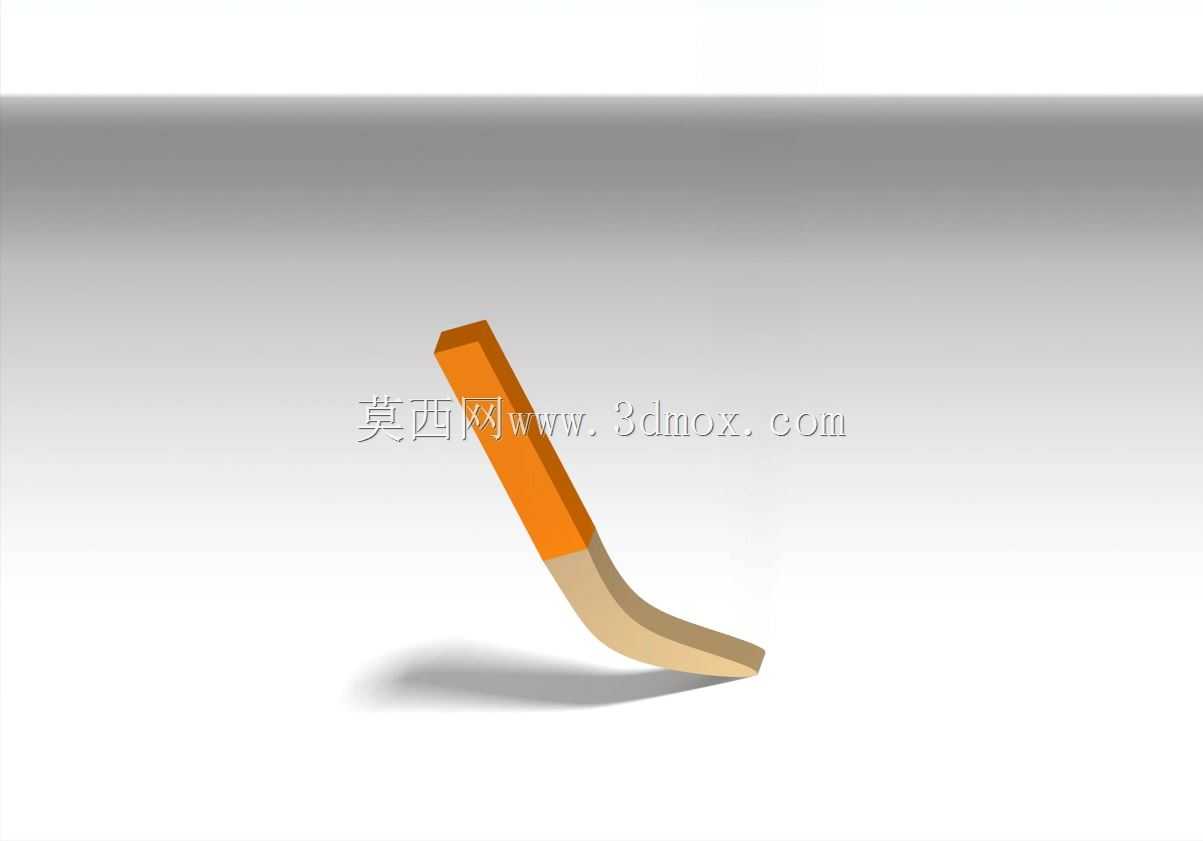

耕作齿采用弧形弯齿构型，这种曲线轮廓是经过多轮田间试验迭代的结果：齿身前段的小倾角设计可减少入土时的冲击载荷，避免作业过程中因硬土块撞击出现齿根断裂；中段的大弧度曲面能在齿尖入土后顺势抬升土层，让板结土壤沿曲面滑落过程中自然破碎，减少额外的动力消耗；齿尖部分做了加厚耐磨处理，可应对土壤中夹杂的砾石、作物残根的磨损，延长部件的连续作业时长。

从安装边界来看，整套齿架总成的横向幅宽匹配主流50-80马力段拖拉机的后悬挂输出范围，纵向安装尺寸预留了足够的安全间隙，作业抬升状态下不会与拖拉机后轮、悬挂提升臂发生运动干涉；齿架的下沿安装面到齿尖的垂直距离，对应常规旱田作业12-18厘米的耕深要求，用户可通过调整悬挂机构的下拉杆长度，在这个范围内灵活适配不同作物的播前耕深需求。

设计过程中针对齿根连接位置做了针对性的应力分散处理，每个耕作齿与主框架的连接位置都增设了加强筋板，可抵消作业过程中土壤对齿身的侧向反作用力，避免长时间偏载作业出现框架变形；同时整套结构的受力传递路径清晰，作业时土壤阻力通过耕作齿传递到主框架，再均匀分散到三个悬挂铰接点，不会出现局部应力集中的问题，完全满足FEM受力分析的强度校核要求，可直接作为农机改装、部件优化的结构参考，也能用于作业过程的动力学仿真验证，帮助设计人员快速调整齿形参数、排布间距，匹配不同区域的耕作农艺要求。
