PVC管转英制内螺纹接头结构设计

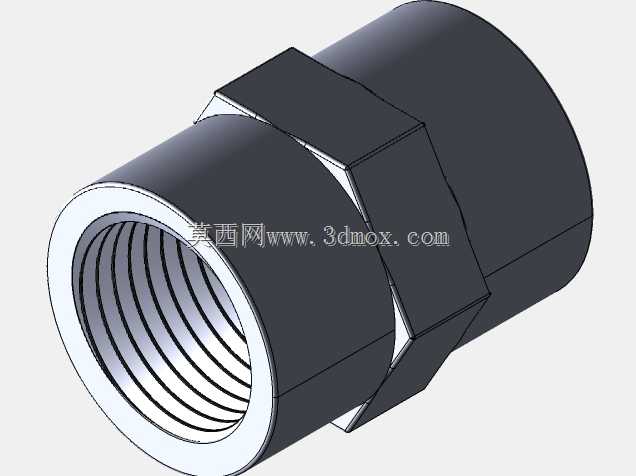

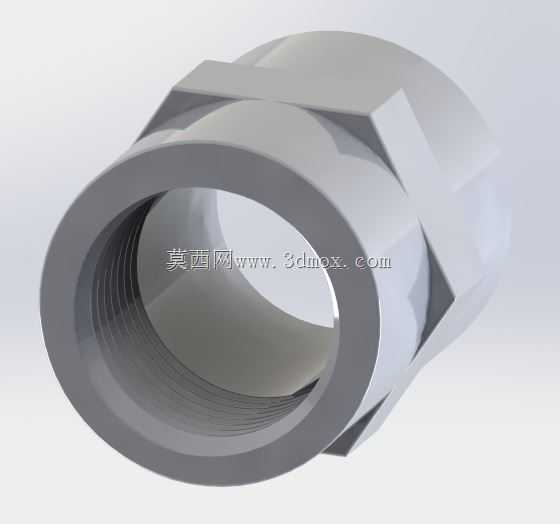

这款PVC转接接头主要面向民用给排水、家装水路改造、小型工业流体输送场景的管路异径转接需求，解决公制规格PVC硬管与英制内螺纹接口部件的匹配问题，日常家装中常见的20mmPVC穿线管、给水管，需要对接带1/2英寸外螺纹的水龙头、角阀、水表接头时，无需额外缠生料带搭配多组转接头，单一部件即可完成可靠连接。从结构设计来看，接头一端采用适配20mm外径PVC管的承插结构，承插内壁预留了涂胶密封的容胶间隙，深度参考行业通用PVC管件承插尺寸，既保证粘接后轴向拉拔强度满足1MPa水压下的密封要求，又不会因为承插过深导致管路安装时顶死、出现通水截面缩小的问题。另一端为1/2英寸BSP内螺纹结构，螺纹段的壁厚做了加厚处理，避免PVC材质本身刚性不足，拧紧螺纹时出现开裂、滑牙的问题，螺纹起始端做了导向倒角，对接外螺纹部件时可以快速对中，不会出现错牙咬坏螺纹的情况。接头中部设计了外六角拧转位，六角对边尺寸适配常规活动扳手、24号开口扳手的夹持范围，安装时可以直接施加扭矩，不需要借助管钳夹持螺纹段或者承插段，避免安装过程中夹裂管件本体。外形上整体做了圆弧过渡，没有尖锐的棱角，注塑生产时可以避免应力集中导致的成型缺陷，长期使用也不会因为水压波动出现应力开裂。安装边界方面，接头整体轴向长度控制在常规管路安装的操作空间范围内，贴墙安装时不需要额外扩大墙面开孔，六角位的外径尺寸也预留了扳手转动的操作间隙，狭小空间内也能完成拧紧操作。承插端与PVC管连接时，配合专用PVC粘接剂，固化后可以达到与管材本体一致的承压能力，螺纹端对接金属外螺纹部件时，仅需在螺纹处缠绕少量密封生料带即可实现无渗漏连接，不需要额外加装密封垫片，减少了安装时的配件准备工作。这类转接接头在实际管路排布中，还可以用于小型水族箱管路搭建、农业滴灌系统的支路转接、实验室小型流体管路的接口匹配，适配场景覆盖了多数低压流体输送的异径转接需求，结构设计上充分考虑了PVC材质的成型特性与安装操作的便利性，没有冗余的结构，在保证连接强度与密封性能的前提下，尽可能压缩了整体尺寸，降低材料用量的同时也减少了安装占用空间。
