农业设备用11mm×54mm快锁轴销

这类带弹性锁架的轴销，最早接触是在做免耕播种机的挂接结构优化时，当时普通开口销在田间作业频繁震动的工况下，经常出现松脱、甚至掉落丢失的情况，换用这种带一体式弹性卡架的锁销后，日常维护拆换的频次直接降了七成多。它的核心功能是实现轴类连接的快速装拆与轴向锁止，不需要额外搭配开口销、卡簧这类附属紧固件，单手就能完成插拔操作，在农机作业的田间地头，不用额外携带卡簧钳这类工具就能完成部件更换，适配性很强。

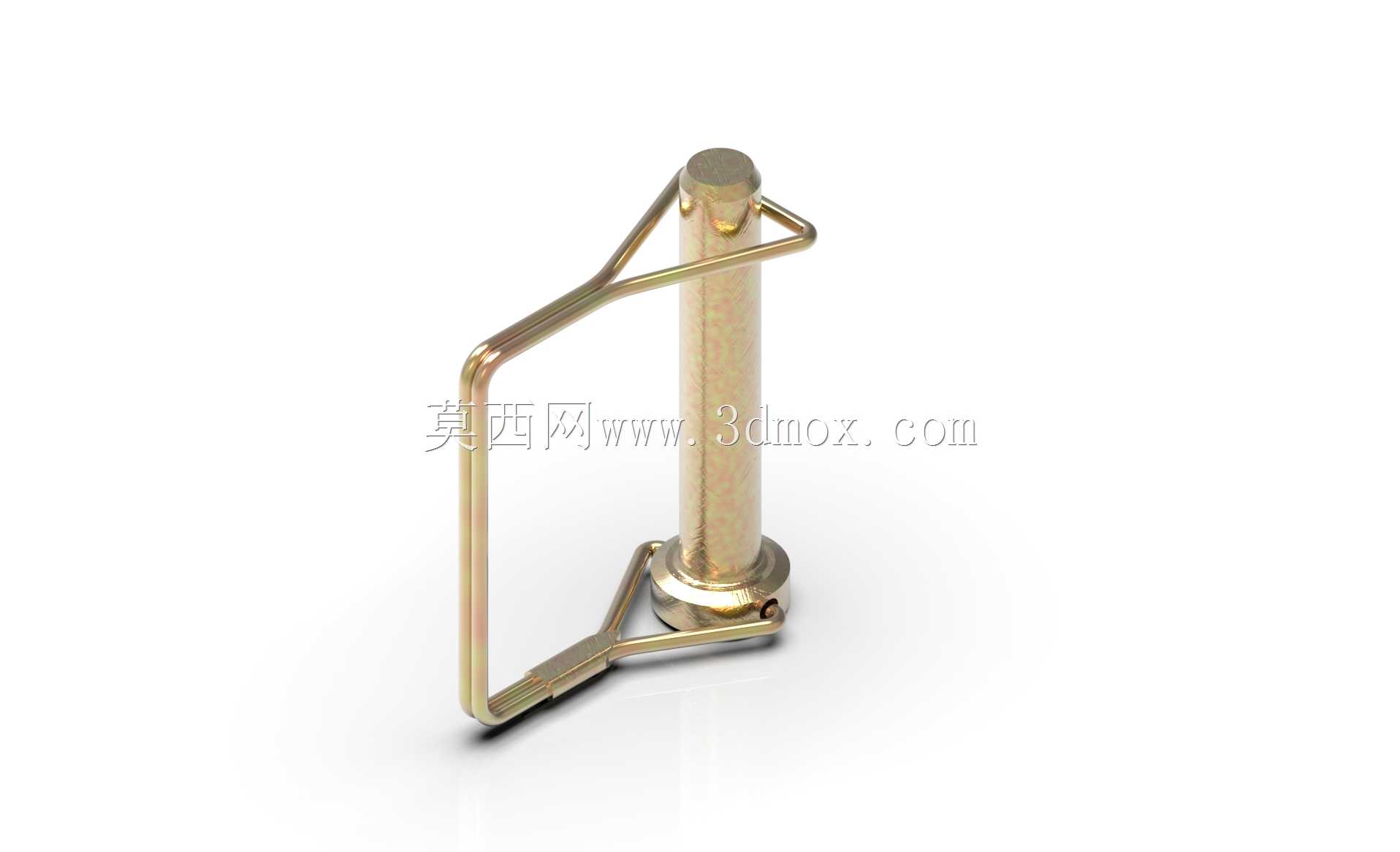

从结构设计逻辑来看，主体的圆柱销身采用等径设计，直径11毫米，整体有效长度54毫米，这个尺寸刚好适配多数中小型农机挂接耳板的厚度公差，销身底部的凸缘是轴向定位基准，安装时凸缘贴合下端耳板端面，就能保证销身插入后，上端的弹性锁架刚好卡在上端耳板的外侧，不会出现窜动。弹性锁架采用弯折成型的弹性金属丝结构，两个对称的支撑脚分别卡在销身的上下限位位置，自然状态下锁架的卡合段紧贴销身外壁，插入销孔时只需要捏紧锁架的操作端，让卡合段向外张开，就能顺利穿过销孔，到位后松开锁架，弹性回弹力会让卡合段牢牢卡在耳板外侧，哪怕设备运行中持续受径向震动、轴向窜动力，锁架也不会意外脱开。

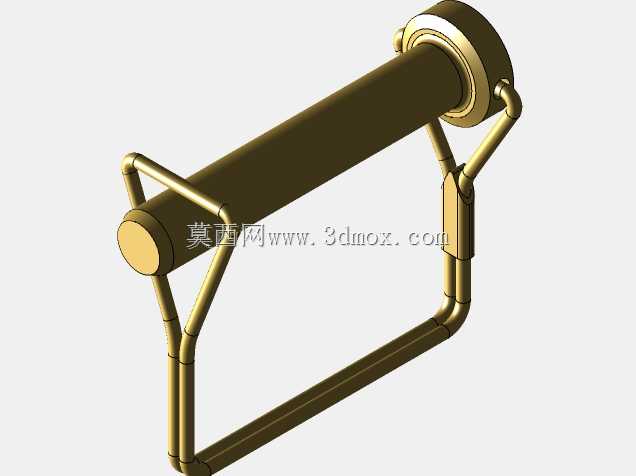

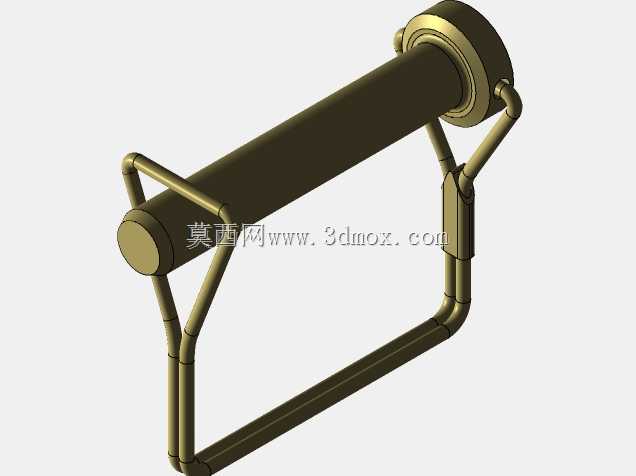

实际选型时要注意安装边界：销身穿过的两层挂接耳板总厚度不能超过46毫米，要给上端锁架留出至少8毫米的卡合空间，销孔的加工公差建议控制在H11级别，间隙过大容易造成销身受径向剪切力时偏磨，间隙过小则会增加插拔阻力，影响快装效率。这类锁销除了农业设备，在小型工程机械的附件快换、园林机械的作业部件挂接场景里也很常用，它的结构没有复杂的活动零件，弹性架和销身的连接点采用铆压固定，长期使用也不会出现散架的问题，表面的镀锌处理能适应田间高湿度、多腐殖质的作业环境，防锈能力足够支撑两到三个作业季的使用强度。做三维建模时要特别注意弹性锁架的弯折圆角，圆角过小会造成应力集中，反复弯折后容易出现金属疲劳断裂，建模时要按照实际冲压弯折的工艺要求预留合理的圆角半径，同时要保证锁架张开到最大插拔位置时，整体的最大外径不超过22毫米，避免和周边的结构件产生干涉。
