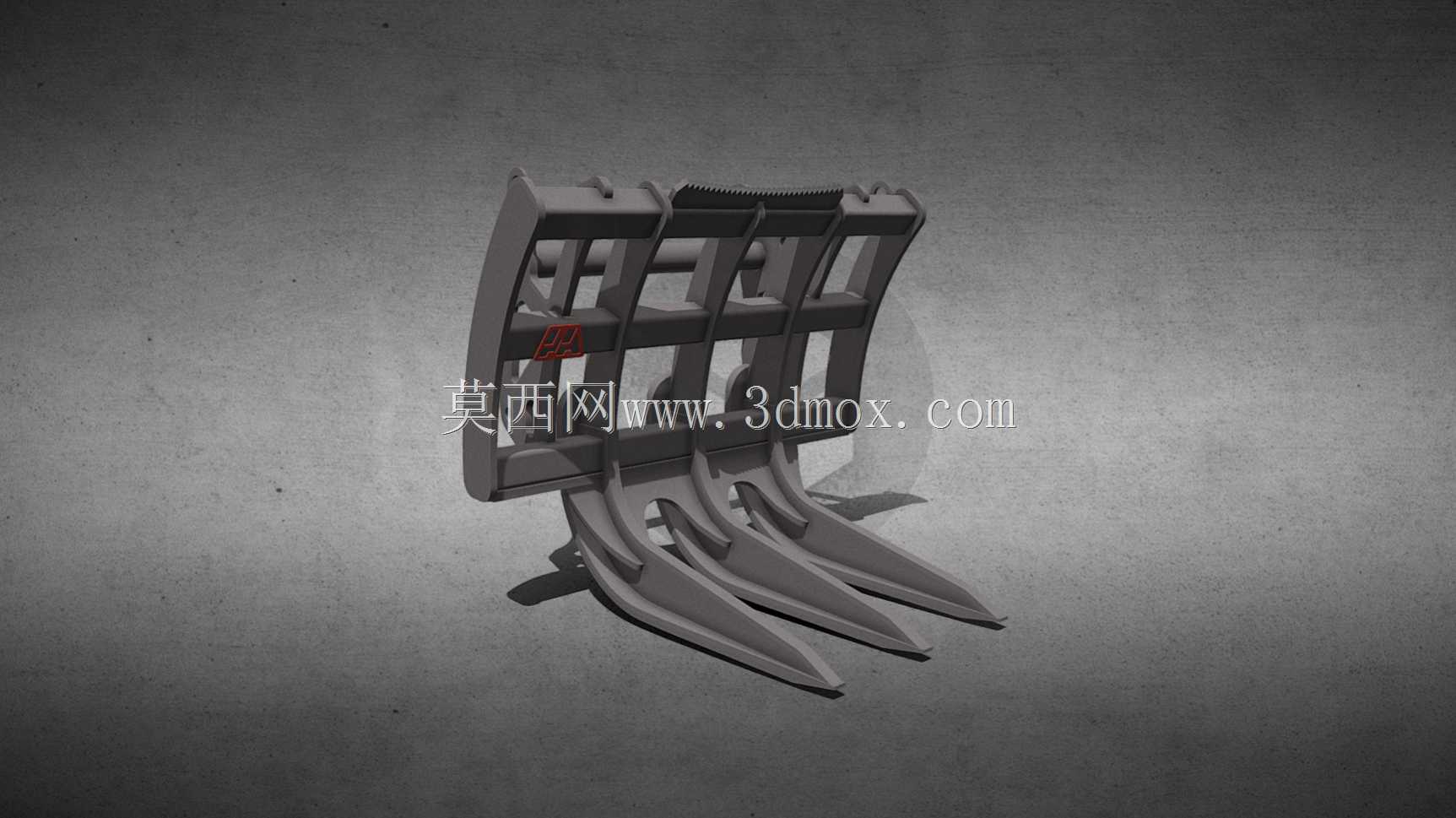

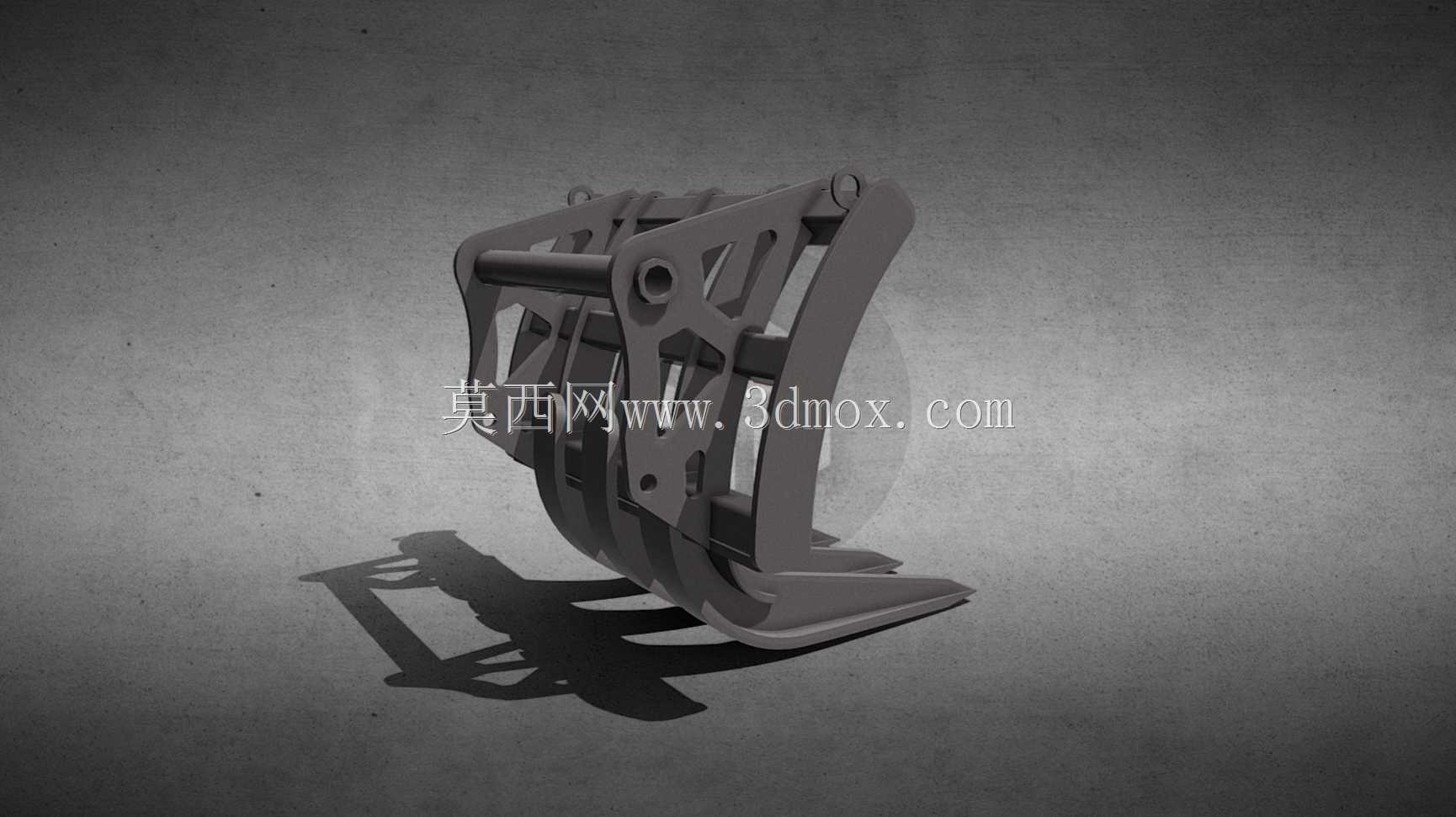

林业整地用根耙抓斗作业属具结构

该根耙抓斗主要适配前端装载机、挖掘机等工程主机，多用于林地清理、迹地更新、农田复垦场景下的树根挖掘、灌木清除、地表杂物归集作业，可替代传统人工挖根、单一推耙作业的低效模式，在造林前整地、老旧果园改造、征地清表环节能大幅降低人工作业强度。从结构设计来看，整体采用多齿耙架与弧形斗齿组合布局，耙架主体为箱型焊接结构，兼顾抗弯强度与整体刚性，作业时可通过主机液压驱动实现耙齿插入、耙拢、夹持、举升的连贯动作，弧形斗齿的入土角度经过反复校核，既能保证插入树根周边土层时的切入阻力最小，又能在耙起树根时避免齿间卡滞带土过多的问题。设计过程中优先考虑了安装边界的通用性，连接耳板的孔位间距、销轴直径参数匹配主流吨位装载机、挖掘机的快换接头尺寸，无需额外改制连接架即可完成挂装，作业幅宽适配常规3-5吨级主机的作业覆盖范围，不会出现幅宽过宽导致主机偏载、幅宽过窄降低作业效率的问题。齿尖部分采用加厚耐磨结构，在接触硬质土层、残留树根时可承受较大冲击载荷，耙架背部设置有加强筋板，应对大直径树根撬起作业时的交变载荷，避免长期使用后出现耙架变形、开焊的问题。实际作业中，该属具不仅能完成单株树根的挖取拔起，还可对地表的伐根、灌木枝桠、石块进行归集整理，相比普通铲斗，带齿间隙的耙架结构可在归集过程中漏出多余土壤，减少无效载荷提升主机燃油经济性；相比单一抓木器，耙齿的入土能力更强，可直接切入土层完成树根与土壤的分离，无需额外搭配松土属具。结构建模过程中对各铰接点的运动行程做了干涉校验，保证抓斗开合过程中耙齿与连接架、液压管路之间无运动干涉，铰接部位预留了润滑注油通道，方便日常维护时加注润滑脂，延长铰接销轴的使用寿命。整体外形轮廓在满足作业强度的前提下做了减重优化，非受力区域采用合理的壁厚设计，避免属具自重过大占用主机的有效载荷配额，保证主机在举升最大作业负载时仍有足够的稳定性余量。
