高海拔干旱区三脚架式雾水收集装置

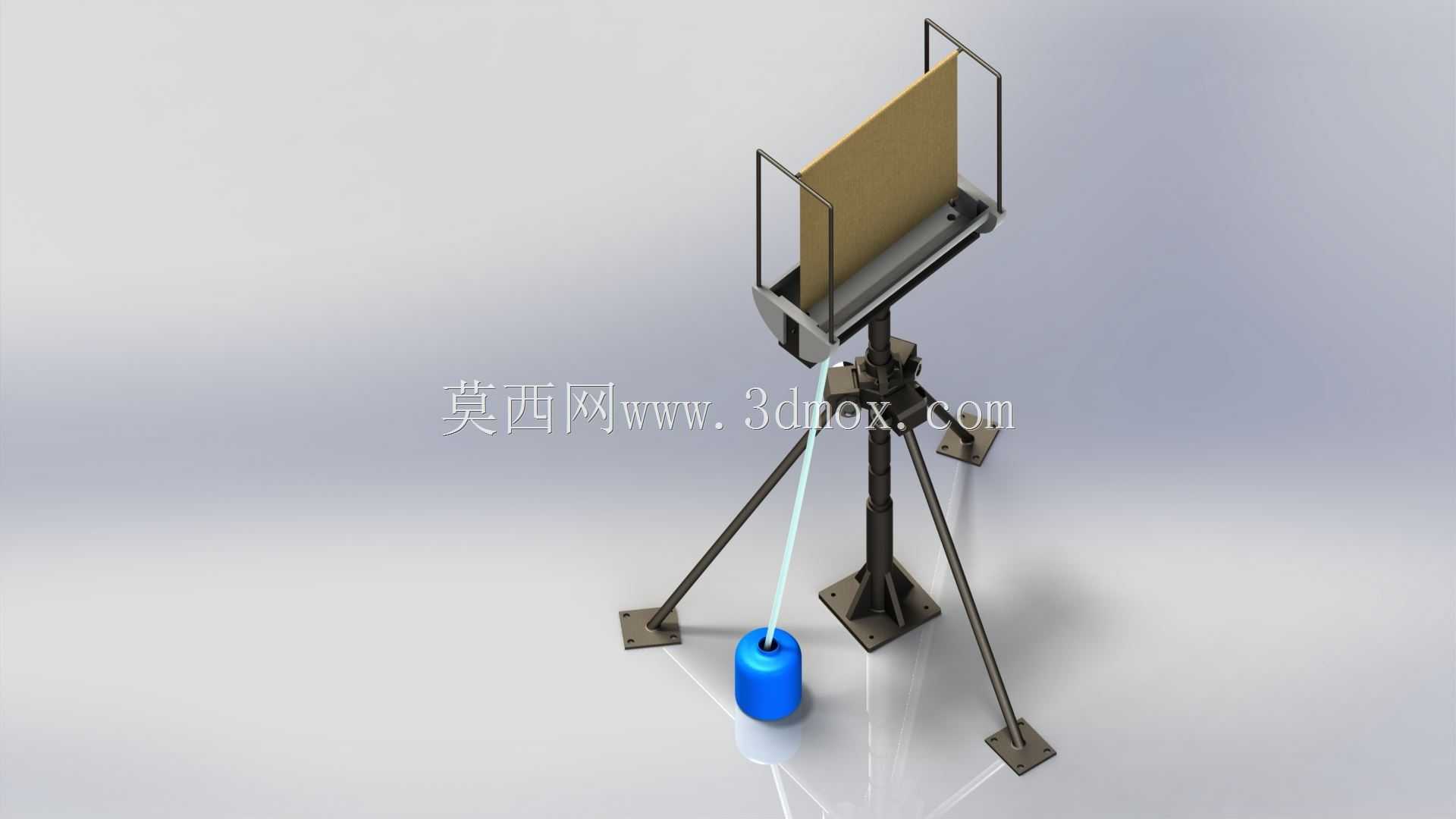

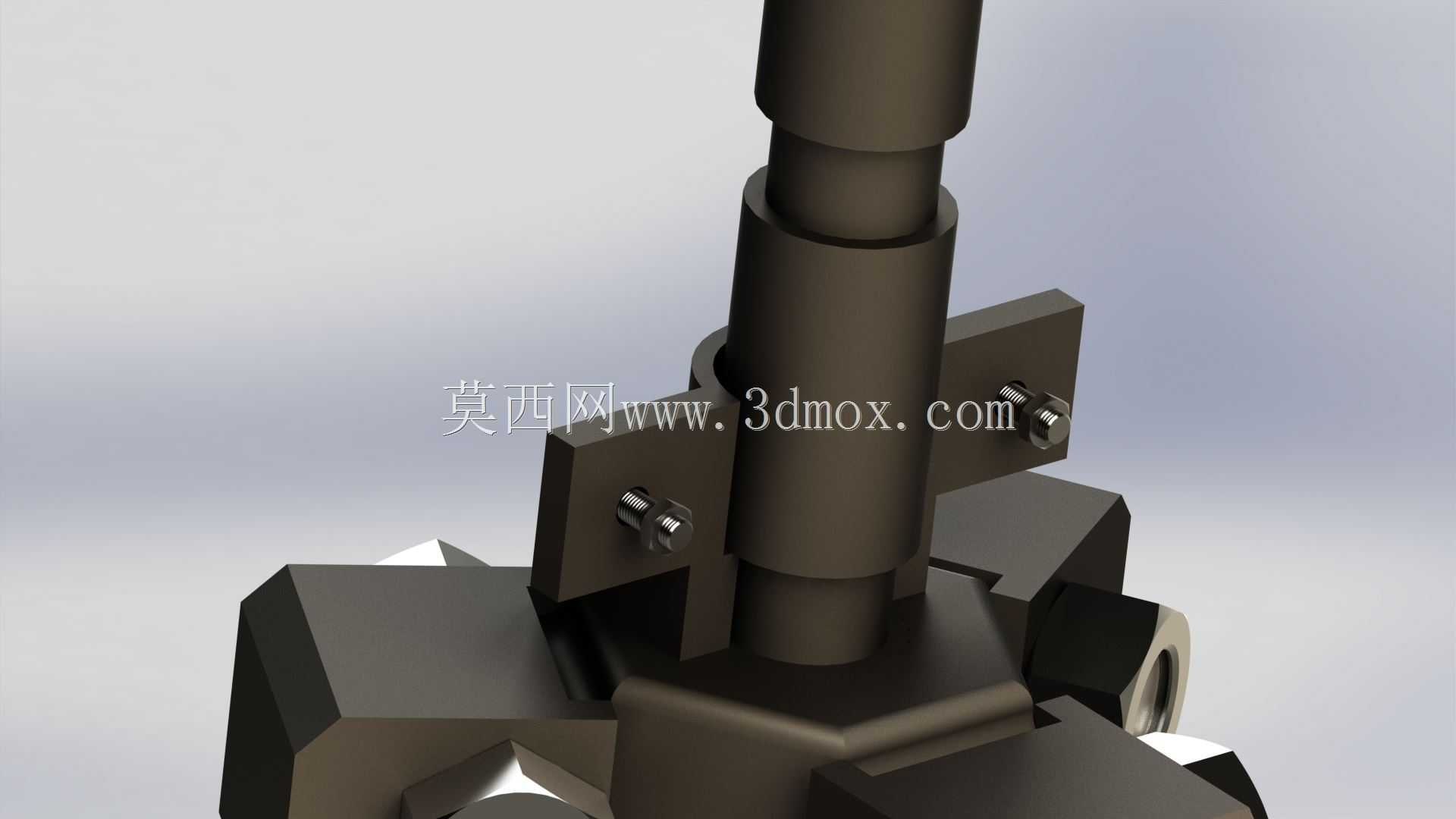

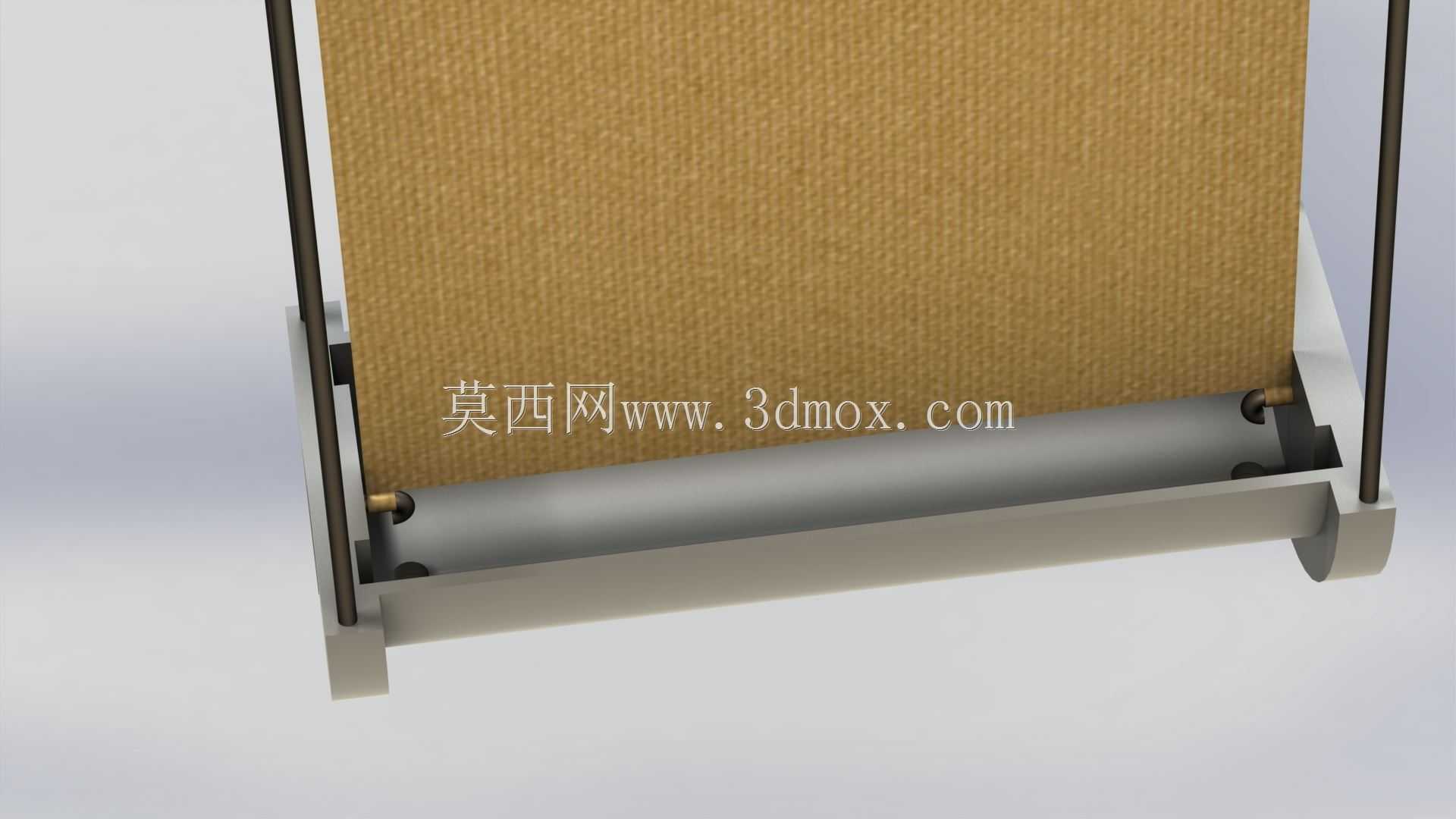

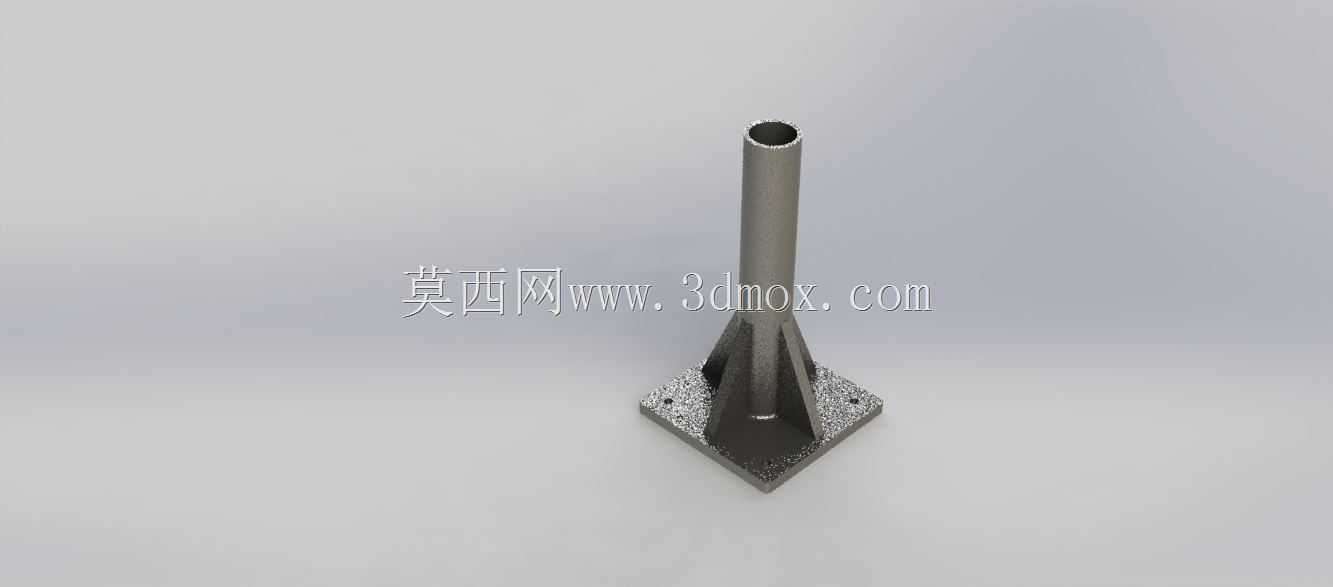

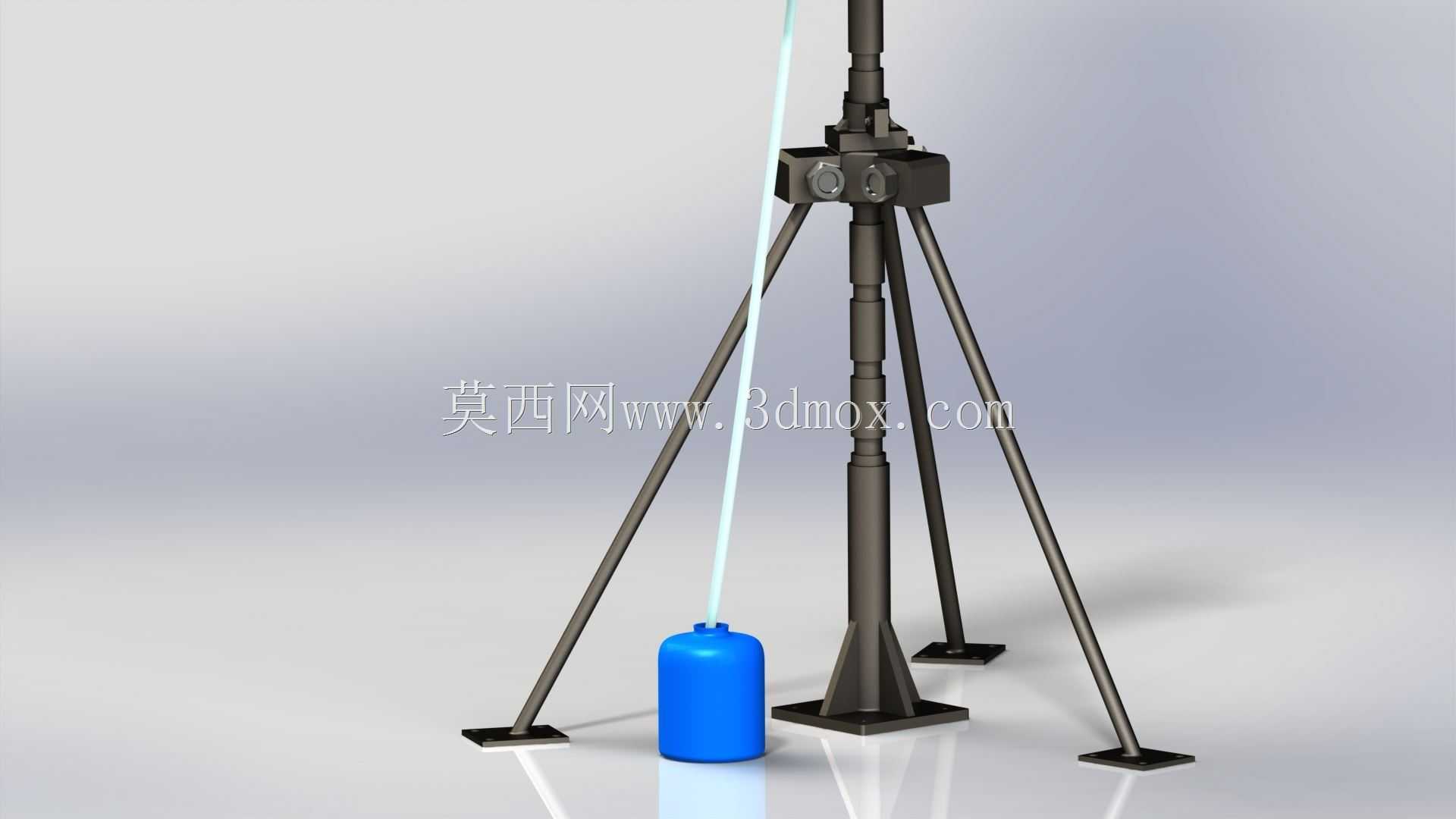

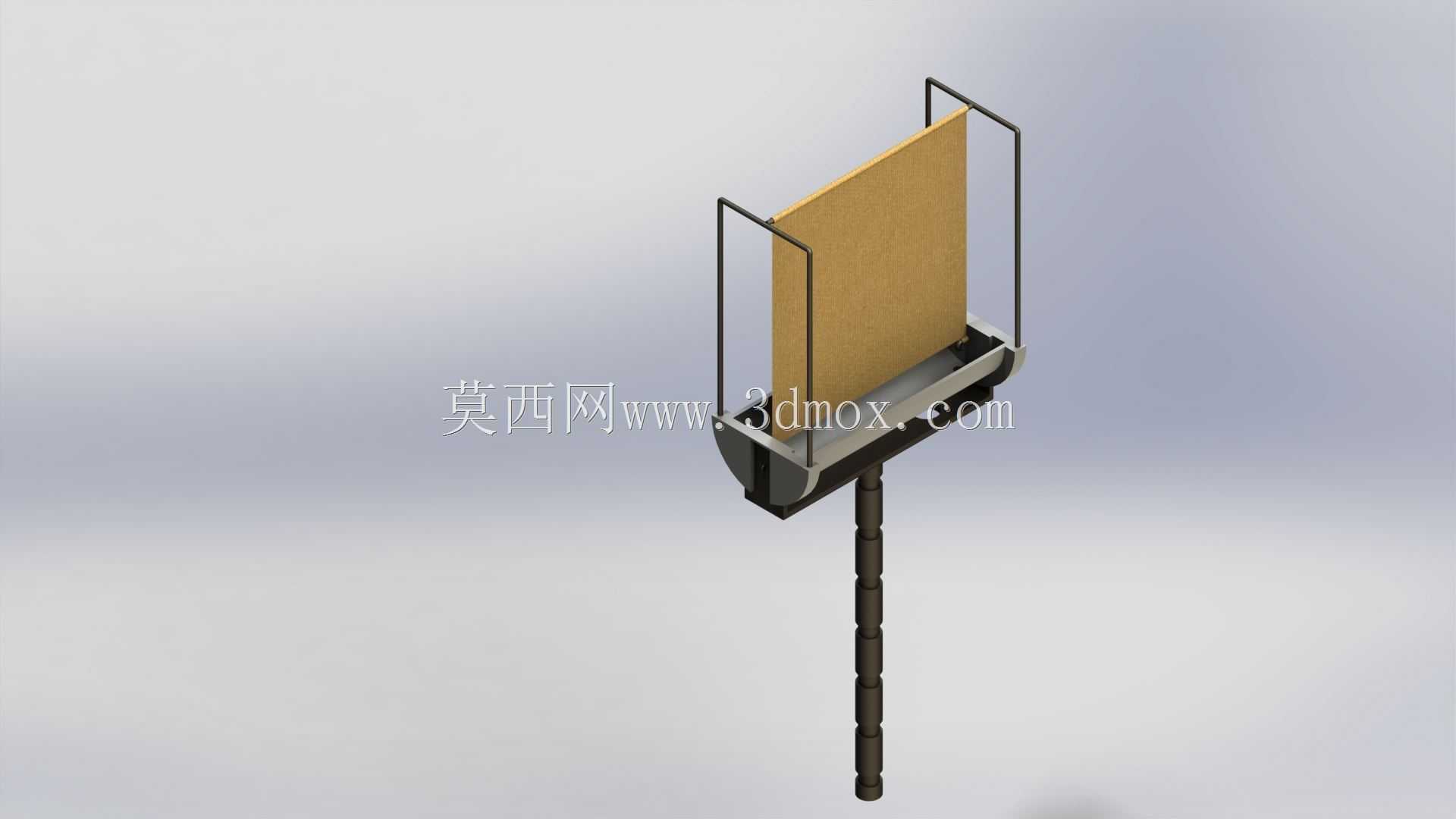

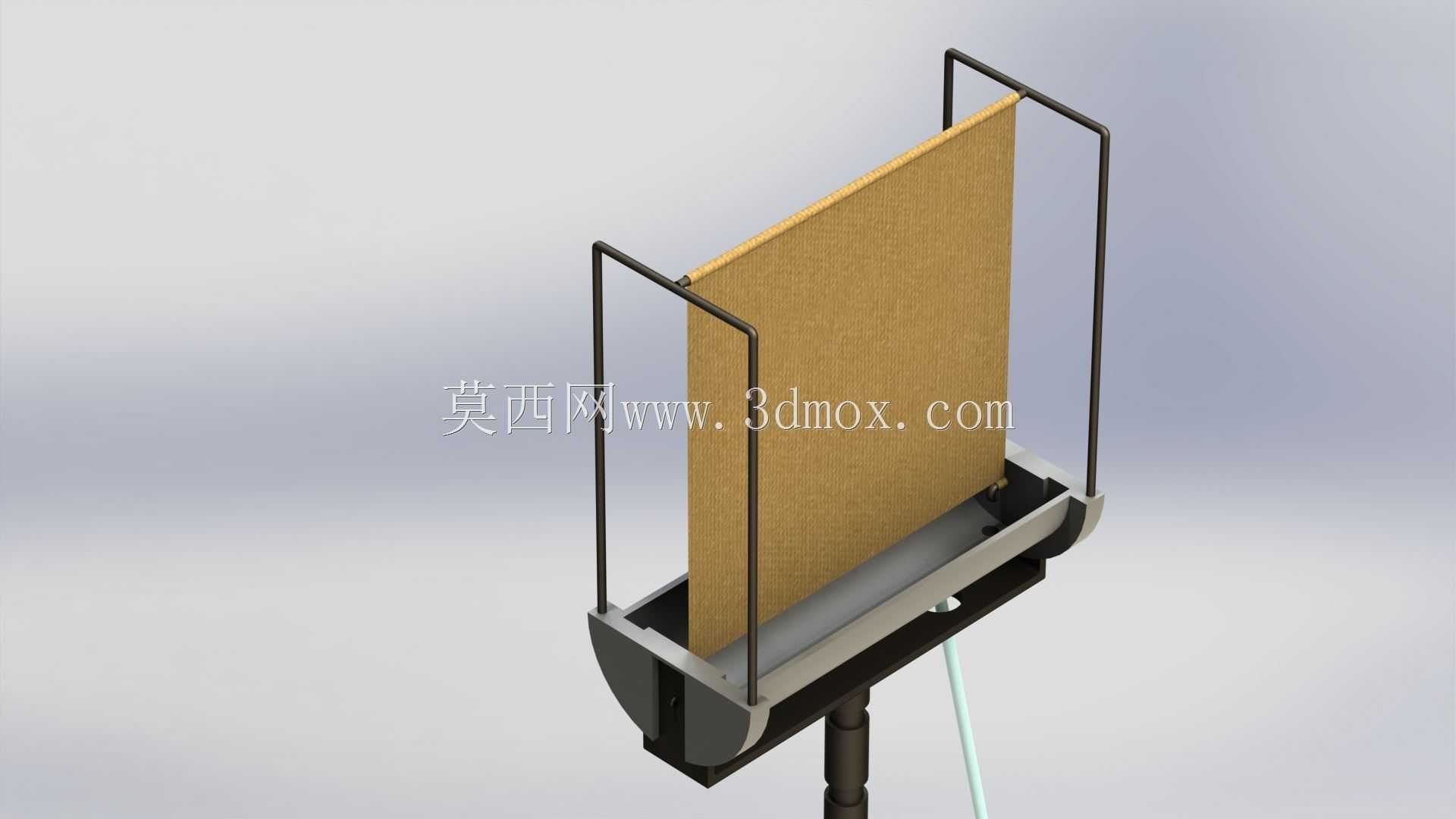

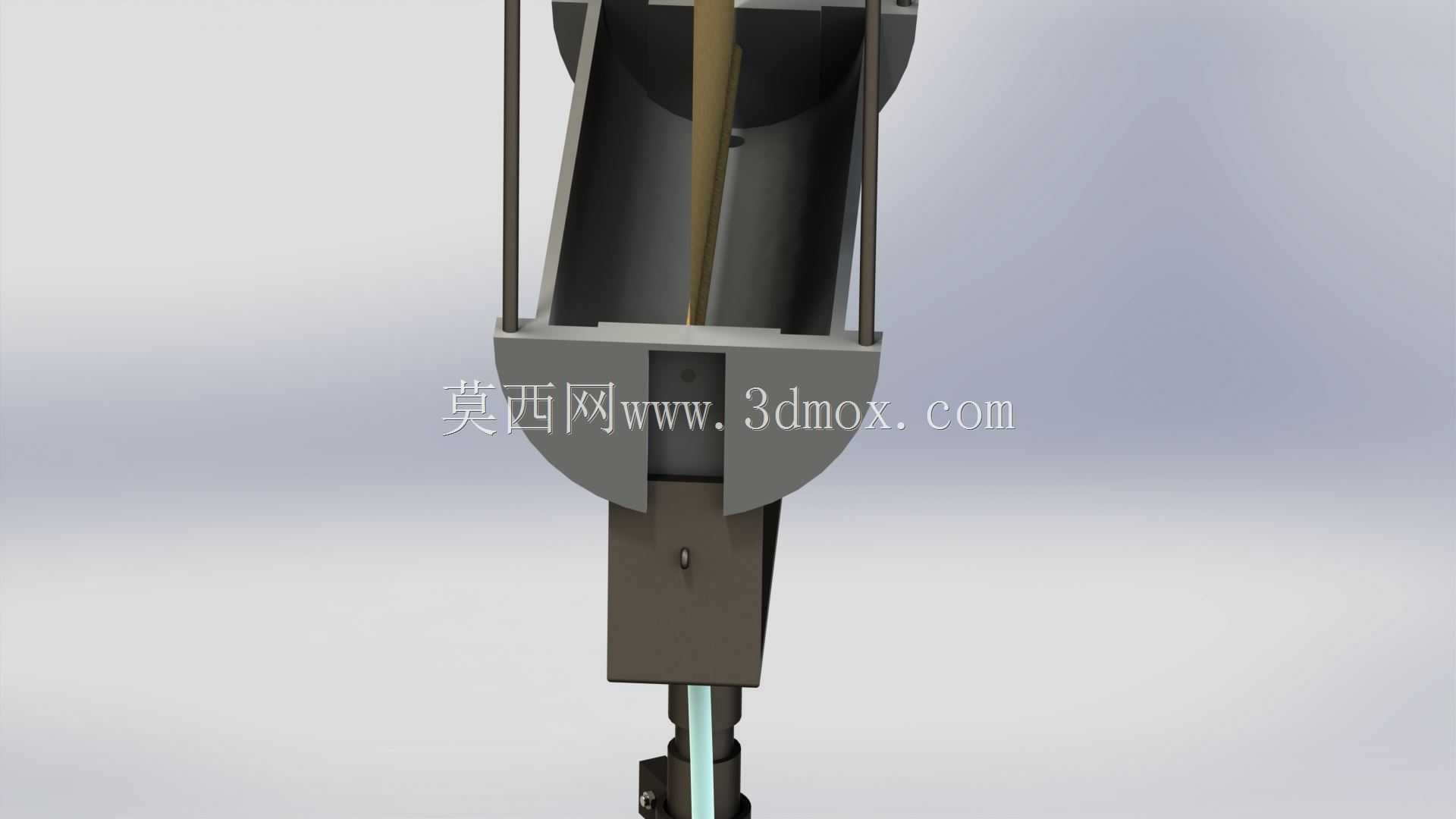

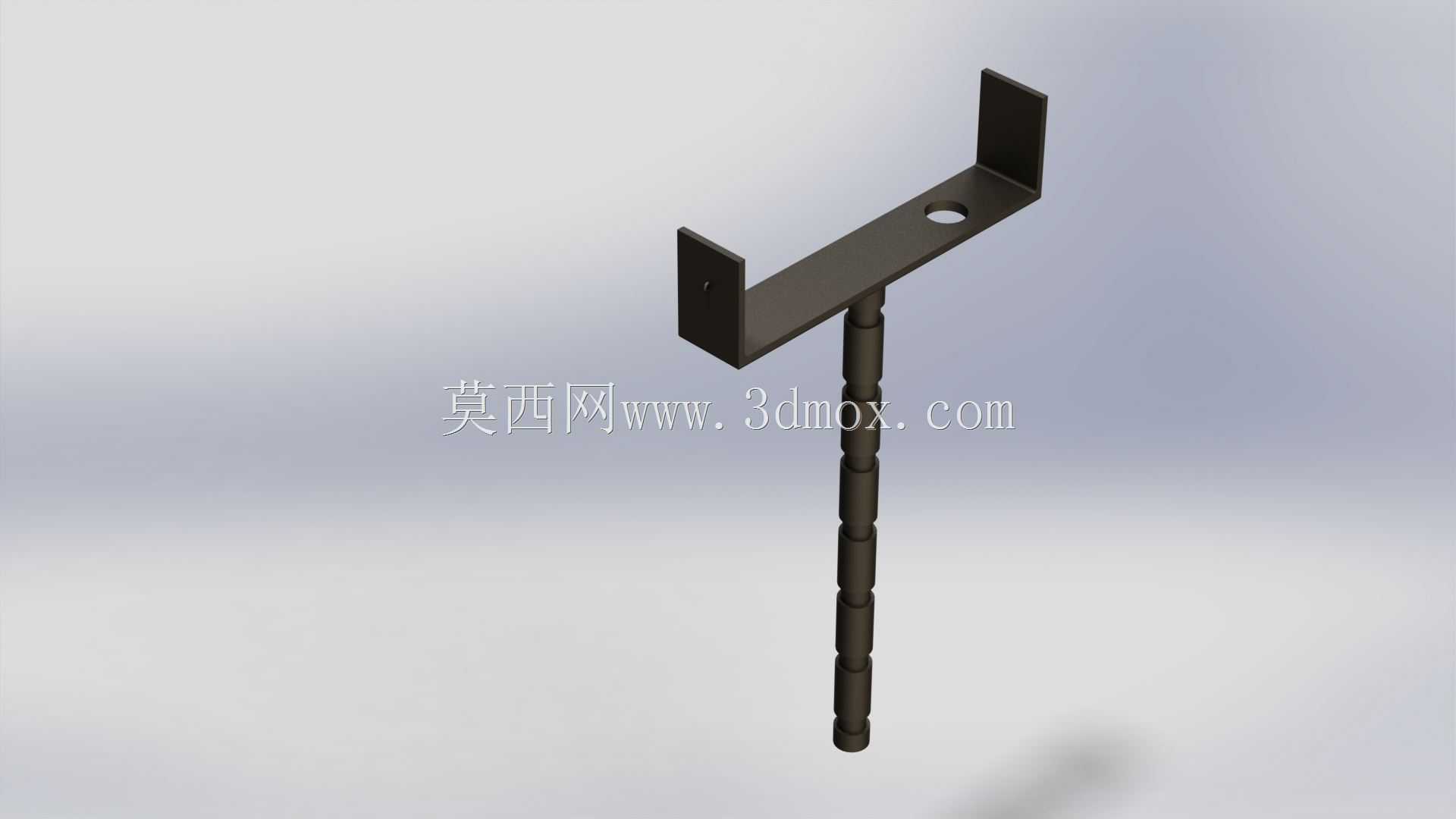

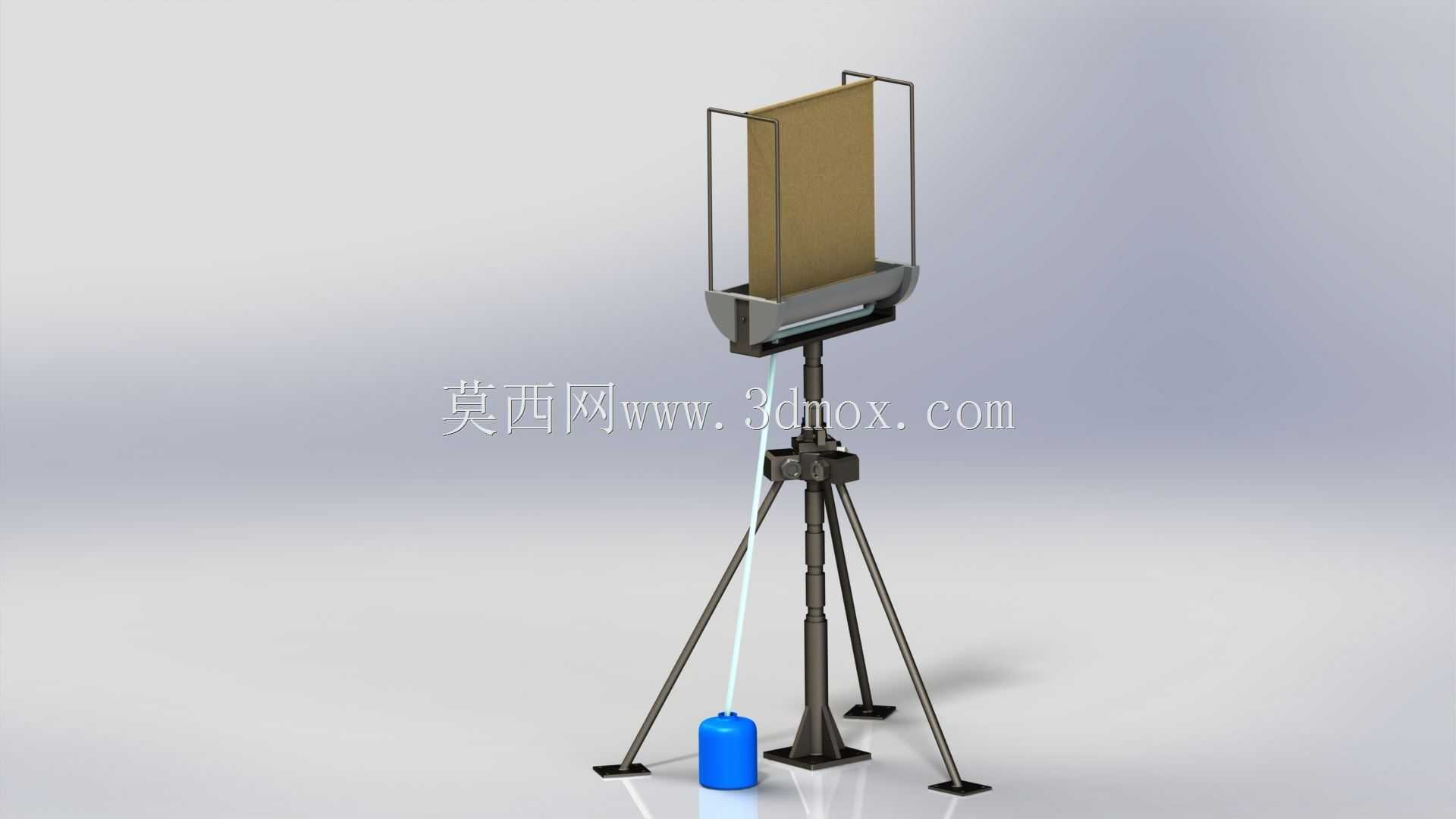

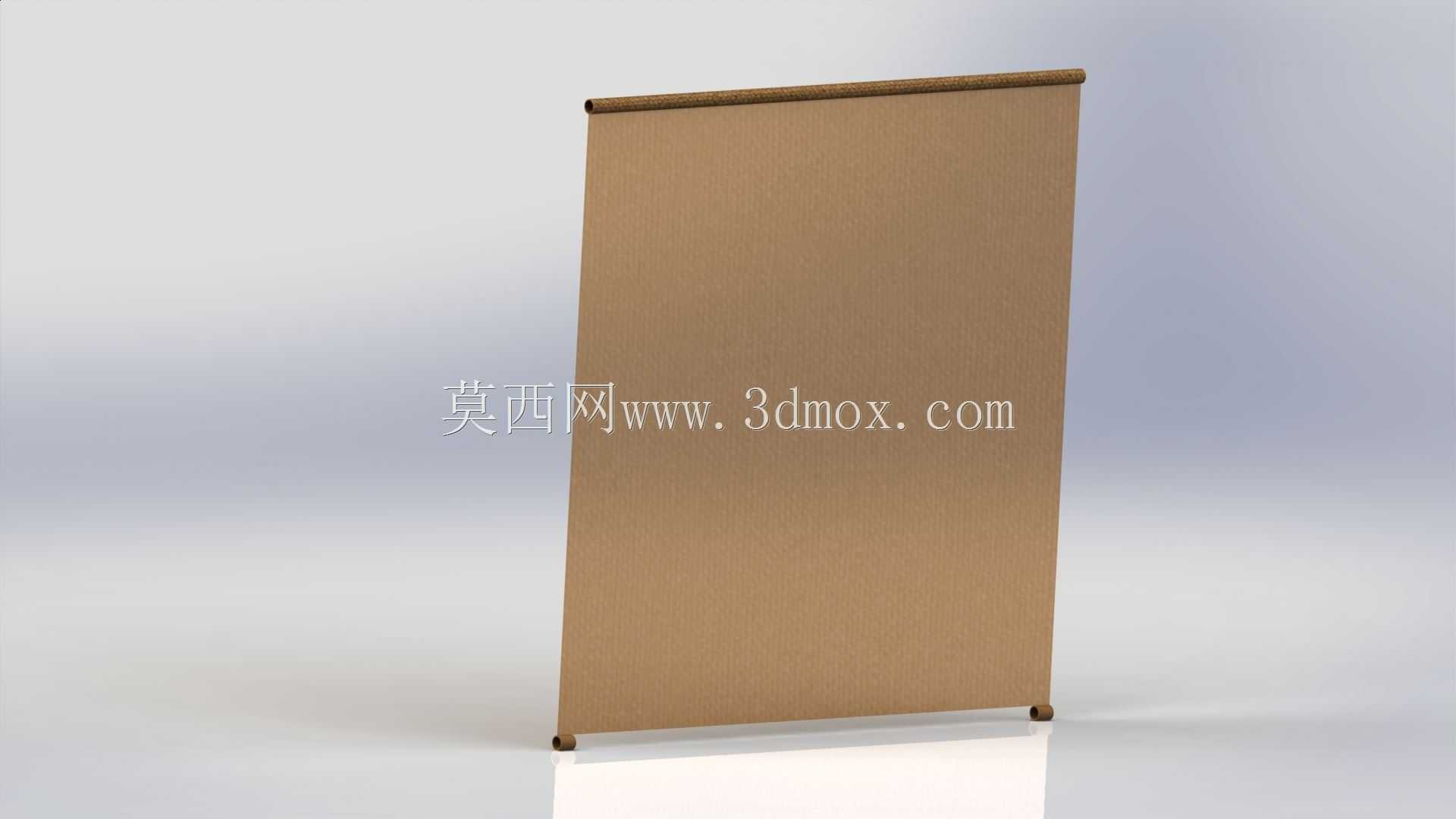

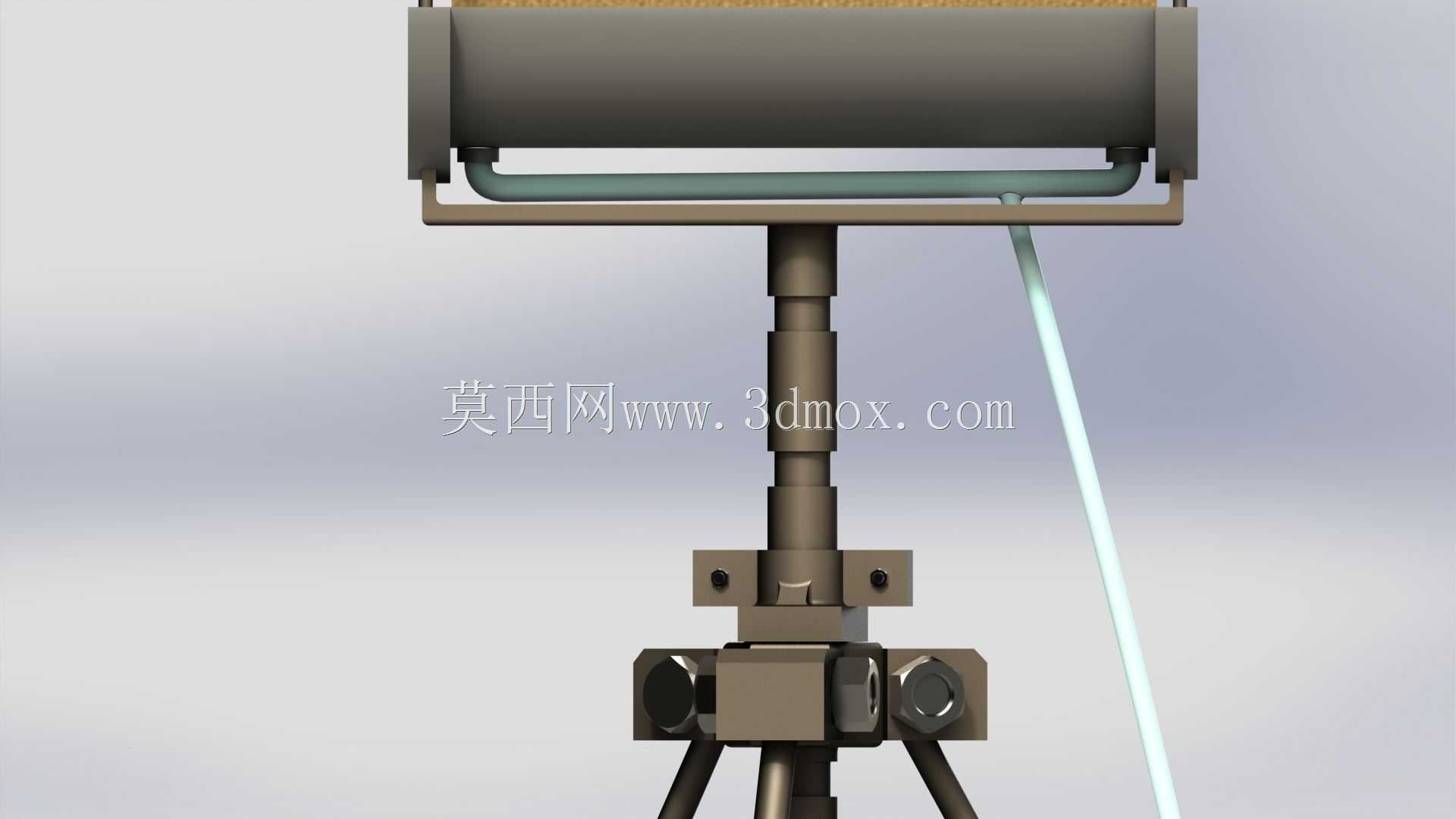

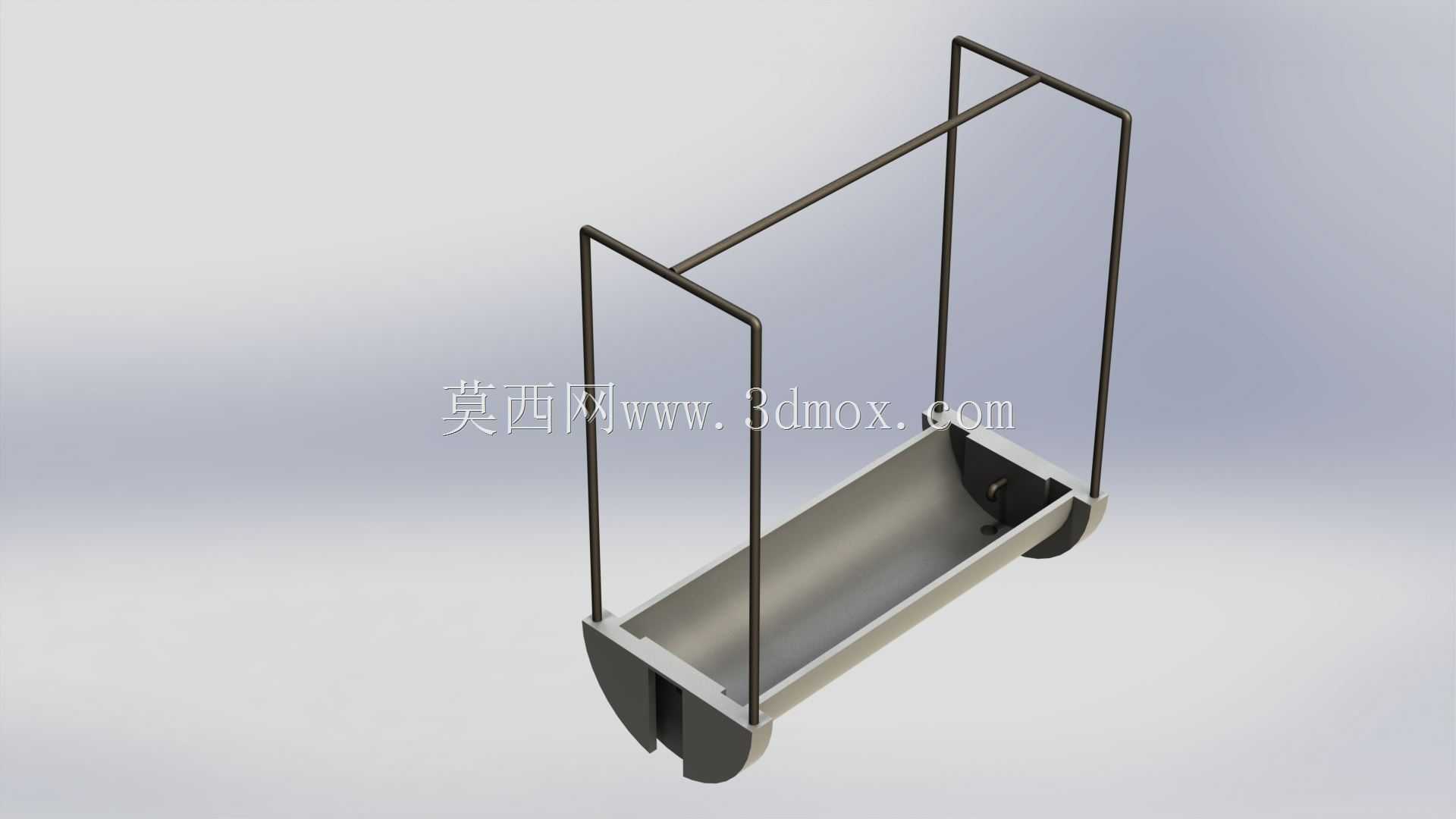

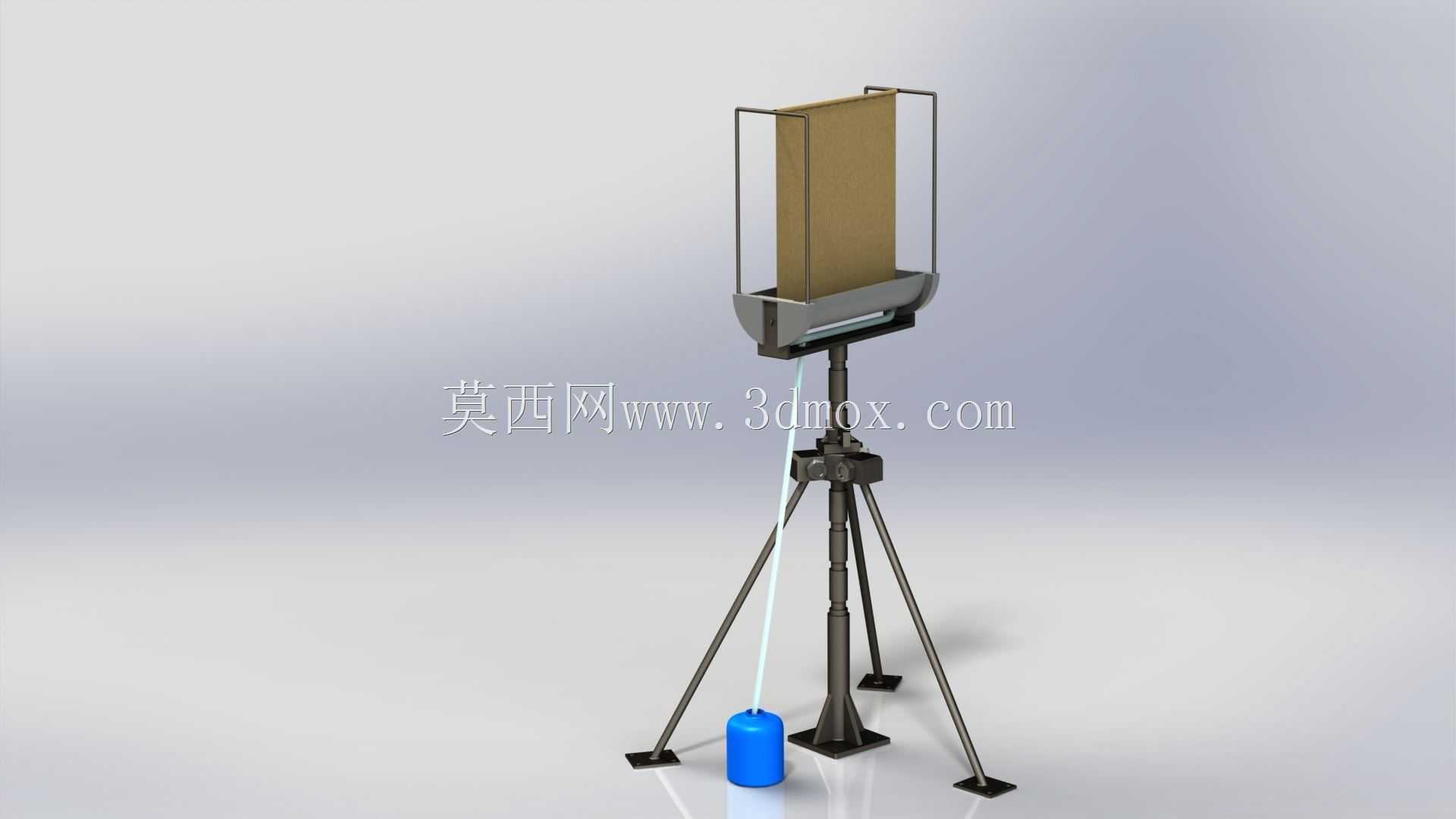

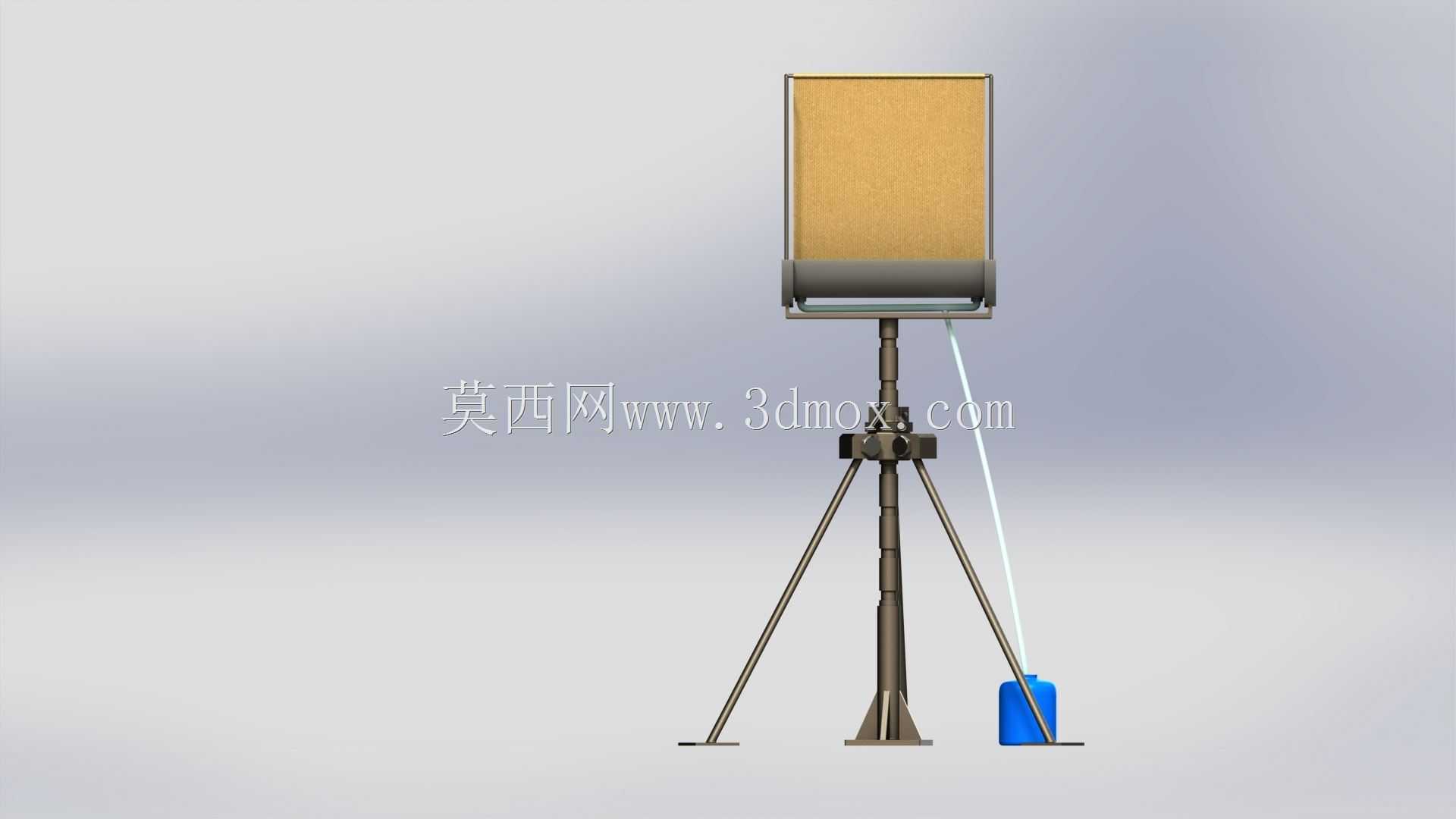

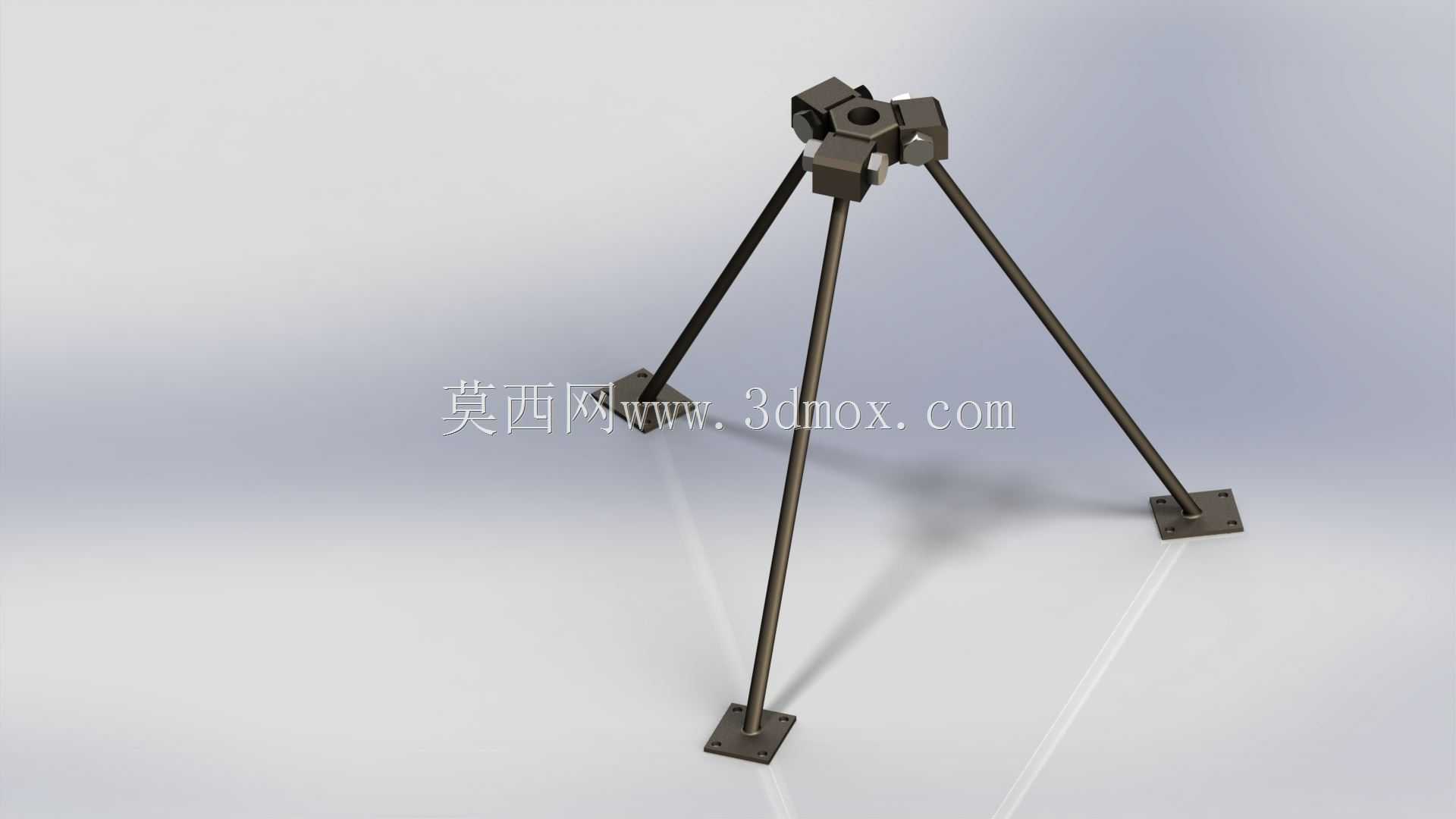

这款雾水收集装置主要面向高海拔干旱少雨、常年有雾的偏远区域，解决当地清洁饮用水获取困难的问题，适配南美安第斯山区、我国西南高海拔雾区等类似地貌的野外取水场景，无需外接能源即可完成雾滴到液态水的转化。整套装置采用分体式结构设计，核心分为网面捕雾组件、集水导水组件、三脚架支撑稳定组件三个功能模块，所有零部件均采用常规机械加工工艺即可生产，无特殊定制的非标异型件，制造成本可控，适合偏远地区就地加工组装。捕雾网组件采用矩形立式网面设计，网框通过销轴与中部集水支架连接，可实现360度水平旋转与俯仰角度调整，能够根据不同时段的雾流方向调整网面朝向，最大化捕雾效率；网面上下边缘缝制有织物压边，通过销钉固定在网框上，无需复杂的张紧机构即可保证网面平整，减少风阻带来的形变。中部集水支架采用槽型结构，捕雾网凝结的水滴沿网面下落至槽内，槽体两侧设置排水孔，可通过软管将收集的淡水导入下方储水容器，槽体与网框的连接部位采用钩状连杆锁止，调整角度后可快速固定，无需额外工具操作。支撑部分采用标准三脚架结构，支脚带有可调脚垫，可适应碎石、坡地等不平整安装地面，支脚与中部集水架通过带螺栓螺母的支架连接，可根据使用需求调整整体架设高度；为避免强风环境下装置倾覆，集水架上部预留有绳索固定点，可将绳索牵拉至地面锚点固定，三脚架底部还可搭配额外沙袋加重，提升大风工况下的稳定性。整套装置收拢后可拆分装入便携包装箱，单人即可完成运输与现场组装，安装时无需大型吊装设备，仅需常规扳手即可完成全部装配作业，作业边界仅需1.5米见方的平整地面即可架设，网面有效捕雾面积约0.8平方米，单日集水量可满足3-5人的基本饮用水需求，适配无电力供应的野外应急供水、偏远村落分散供水等场景。
