轴向柱塞式液压泵透明结构三维设计

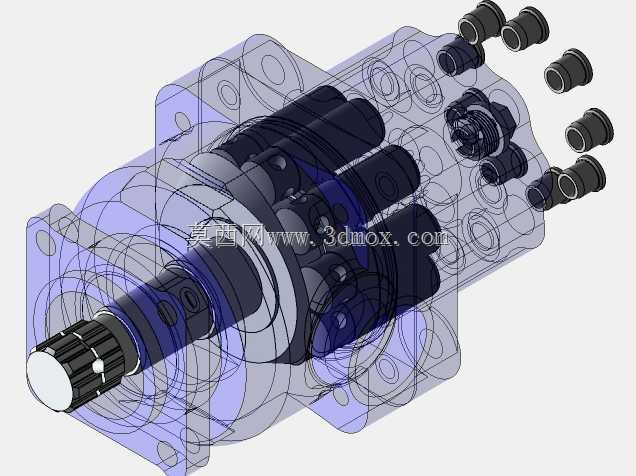

在液压传动系统的实际选型与结构设计工作中，这类轴向柱塞式液压元件的三维结构还原，是开展系统匹配、安装校核、故障模拟的核心基础。从实际应用场景来看，这类元件常被配置在工程机械的液压动力回路、工业机床的静压驱动单元、重型装备的伺服液压系统中，负责将原动机输入的旋转机械能转化为液压油的压力能，为后续执行元件提供稳定的高压动力输出。不同于齿轮泵、叶片泵的结构逻辑，这款柱塞泵采用缸体旋转式轴向排布设计，多组柱塞沿缸体圆周方向均匀布置，依靠斜盘的倾角变化改变柱塞的往复行程，进而实现输出排量的调节，可适应不同负载工况下的流量需求，在高压、大流量的传动场景中具备更高的容积效率。从结构设计的细节来看，整个泵体采用集成式壳体设计，输入轴端设置有密封与支撑轴承组，可承受径向与轴向的复合载荷，避免轴端偏磨导致的泄漏问题；缸体与配流盘的配合面经过精度匹配设计，可在高速旋转状态下保持高压油腔的密封性能，减少内泄漏损失；外置的进出油口采用标准法兰连接界面，可直接匹配行业通用的液压管路接头，降低现场安装的适配成本。在开展三维建模的过程中，需要重点关注各运动部件的干涉边界：柱塞在缸体柱塞孔内的往复行程极限、滑靴与斜盘表面的贴合间隙、回程盘对滑靴的压紧限位、输入轴与壳体轴承位的同轴度公差，这些尺寸边界直接决定了泵体组装后的实际运行可靠性。安装层面，泵体的安装法兰采用止口定位设计，可保证与原动机输出轴的对中精度，避免同轴度误差带来的振动与轴承过早磨损；整体外形的径向与轴向尺寸经过紧凑化设计，可在狭小的设备安装舱内完成布置，不需要额外预留过大的拆装空间，适配移动装备、固定式工业设备等多种安装场景。在结构拆解的三维呈现中，透明化的壳体展示可以清晰呈现内部流道的走向、各运动部件的装配关系，便于设计人员快速理解泵的工作原理，在开展液压站集成设计时，可直接调用该模型进行管路布局、安装空间校核，避免二维图纸理解偏差带来的装配干涉问题。同时，这类精细化的三维结构也可用于液压维修的培训场景，帮助运维人员直观掌握内部易损件的位置与拆解顺序，提升故障排查的效率。
