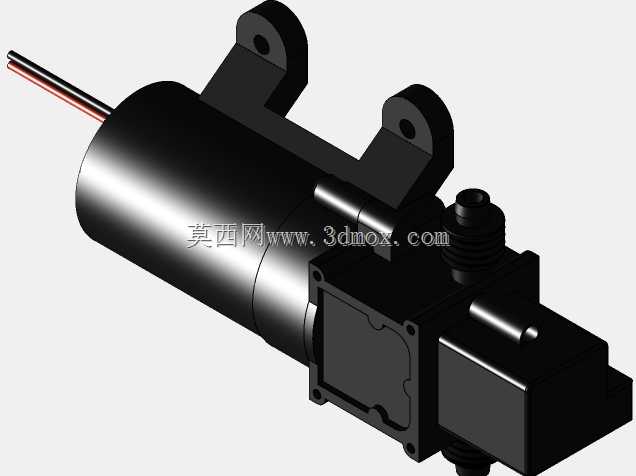

赛博诺瓦12V直流隔膜泵结构设计

这款12V直流驱动的隔膜泵，在小型流体输送场景里的适配性非常突出，常见于车载清洁设备、小型净水装置、农用便携喷雾机具、房车供水回路这类对供电电压、安装空间有严格限制的工况中，核心作用是通过隔膜往复形变改变腔室容积，完成流体的吸入与加压排出，相比同功率的叶轮式泵体，它自吸能力更强，空转时不会对内部构件造成快速磨损，对输送介质里的微小杂质耐受度也更高。从结构设计层面看，建模时优先考虑了安装场景的通用性，泵体集成的两个带安装孔的固定支耳，孔位间距、支耳厚度都匹配常见的小型设备钣金安装位公差，不需要额外设计转接支架就能直接固定，出线端的引线长度预留了常规设备内部布线的冗余，接线端做了防拉扯的结构加强，避免设备震动时引线从泵体内部接线端松脱。泵头的进出液接口采用标准外螺纹规格，能直接对接常用的塑料软管快插接头，不需要额外加工转接螺纹，流体腔的密封结构做了分层设计，隔膜边缘的压合面做了一圈定位凸台，装配时能快速对齐隔膜位置，避免压合偏移导致的漏液问题，驱动端的电机与泵腔之间做了隔离腔，即使隔膜出现意外破损，输送的流体也不会直接渗入电机内部造成短路。整体外形做了紧凑化处理，圆柱型的电机舱与下方方形的控制驱动模块贴合布置，没有多余的外凸结构，在狭小的设备舱内布置时不会和周边构件产生干涉，泵体整体的重心落在两个安装支耳的中心连线上，设备运行产生震动时不会出现偏载力矩，能降低固定螺栓的疲劳载荷。建模过程中对各个配合面的公差做了匹配设定，比如隔膜压合圈的配合公差选了过渡配合，既保证装配时能顺利压入，又能提供足够的密封压紧力，电机输出轴与偏心传动机构的配合选了小过盈配合，避免长期正反转切换时出现轴孔打滑的问题，外部所有的棱角都做了小圆角处理，既避免装配时划伤操作人员，也能减少注塑生产时的应力集中问题，提升壳体件的结构强度。
