哈雷摩托手动换挡传动机构三维设计

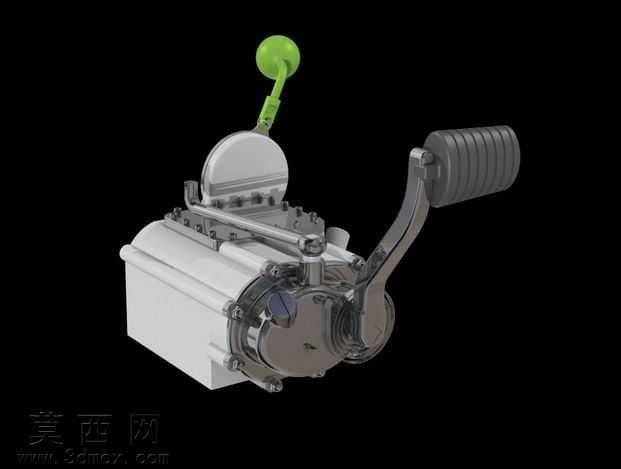

本作品为摩托车手动换挡传动机构的三维概念设计模型，采用IRONCAD软件完成全参数化建模，整体围绕复古摩托的脚动换挡加手动离合的操控逻辑展开结构搭建。建模过程中首先对传动箱体进行基准定位，以箱体的安装面为全局基准，依次搭建内部传动副的安装位、外部操控组件的连接结构，所有零件均采用实体建模方式生成，对箱体的螺栓连接孔、端盖定位止口、拨叉滑动轨道等细节结构均做了还原，未对内部传动齿形做过度细化，符合概念设计阶段的建模精度要求。材质渲染阶段针对不同零件做了区分设置：主箱体采用哑光灰白色工程塑料质感的材质，模拟早期摩托传动箱的铸铝喷塑外观；换挡摇臂表面做了镀铬金属材质处理，搭配表面带防滑纹理的黑色橡胶脚踏套，还原真实部件的触感与视觉效果；顶部的手动操控拨杆采用亮绿色塑料握球搭配金属杆身，与主体银灰色结构形成视觉区分，方便快速识别操控部件；所有紧固件均采用镀锌金属质感材质，还原平头螺钉的装配效果。结构设计上，该机构保留了经典的脚踩换挡摇臂结构，摇臂通过花键与内部换挡轴连接，可带动箱体内部的拨叉实现挡位切换；顶部增设的手动操控杆为概念拓展结构，用于演示特殊工况下的手动换挡辅助逻辑；箱体端盖采用周向均布的平头螺钉完成紧固，端盖与箱体之间预留了密封垫的安装间隙，符合机械装配的工艺逻辑。整体建模过程遵循自上而下的设计思路，先确定整体传动的布局轮廓，再逐步拆分单个零件，对零件之间的装配干涉做了初步校验，确保各活动部件在运动行程内无碰撞，可用于摩托车传动结构的概念演示、教学讲解以及改装方案的前期验证，模型保留了通用格式导出接口，可导入其他三维软件做进一步的结构细化与工程图生成。
