艾利森3200自动变速器三维结构模型

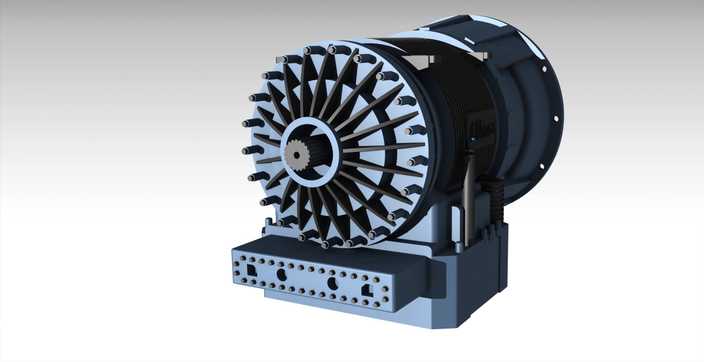

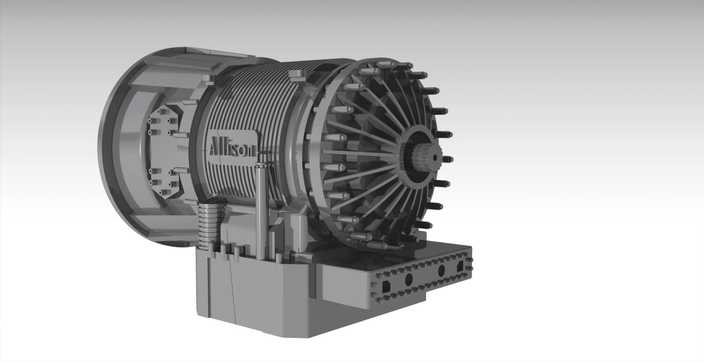

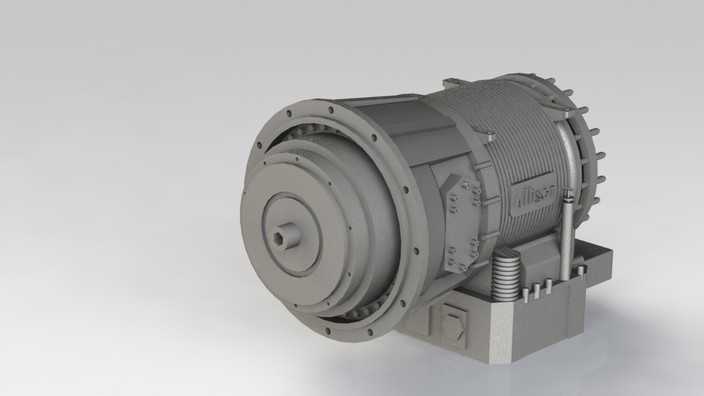

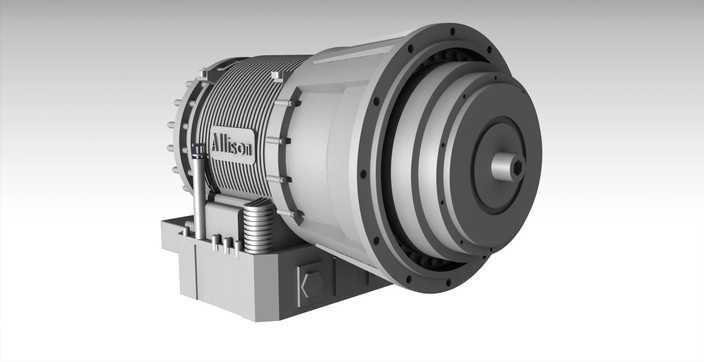

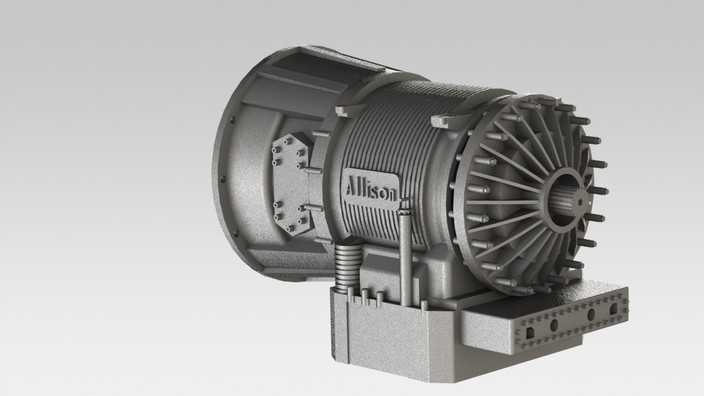

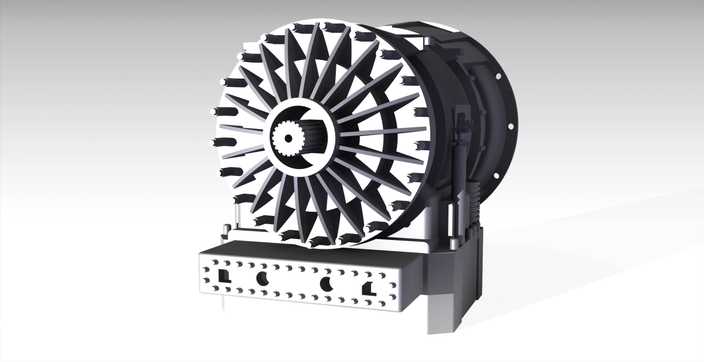

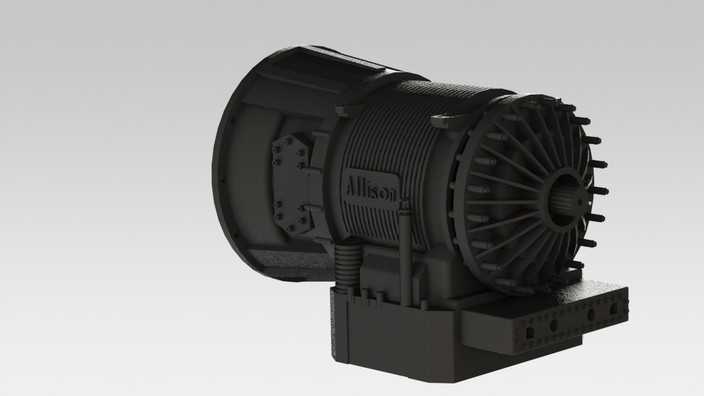

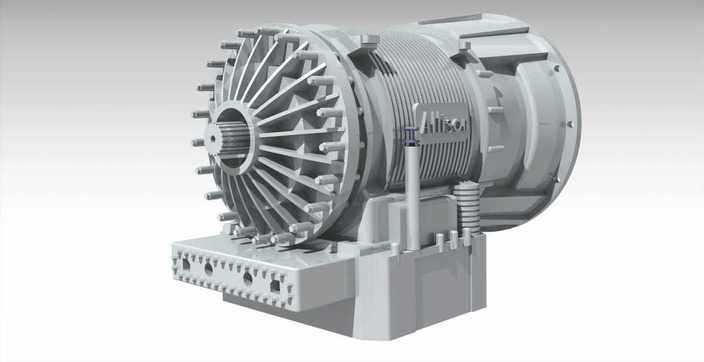

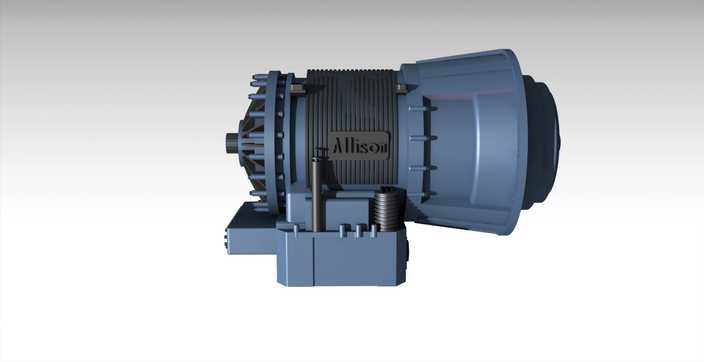

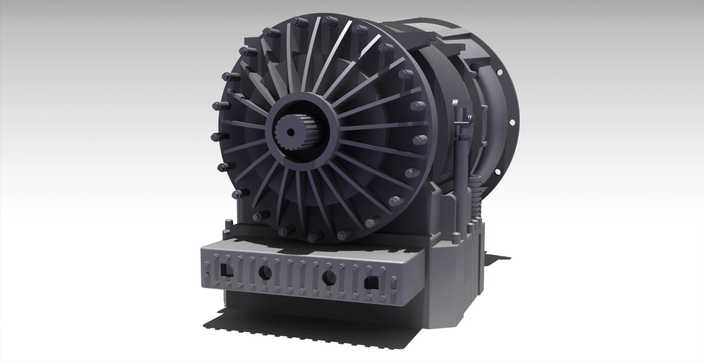

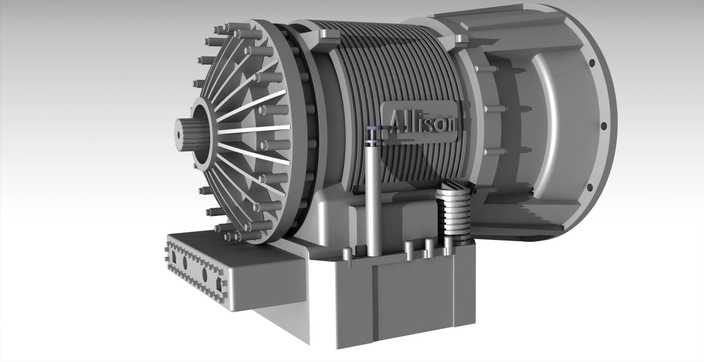

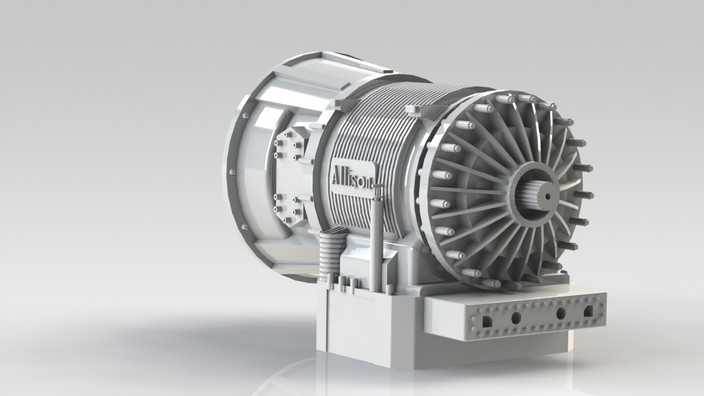

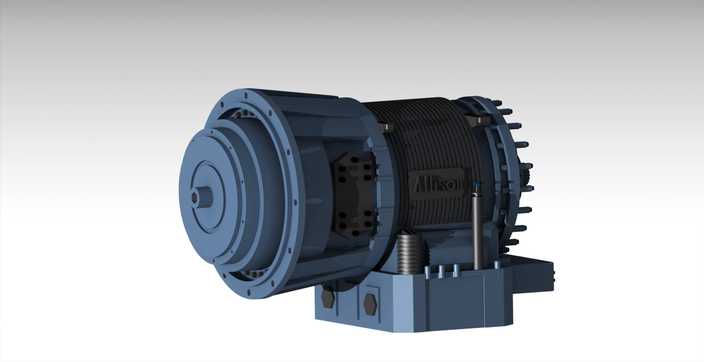

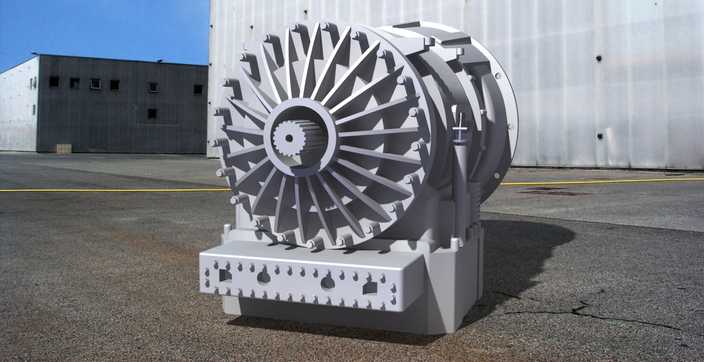

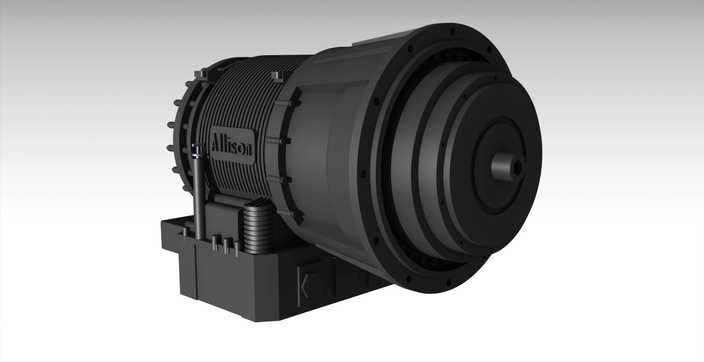

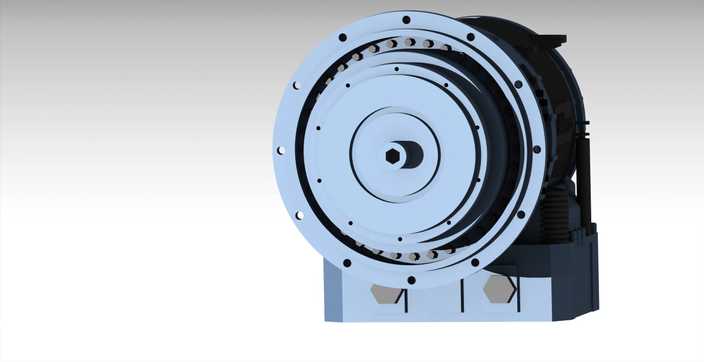

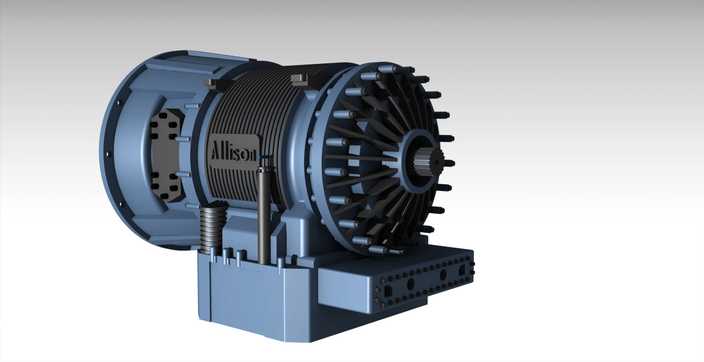

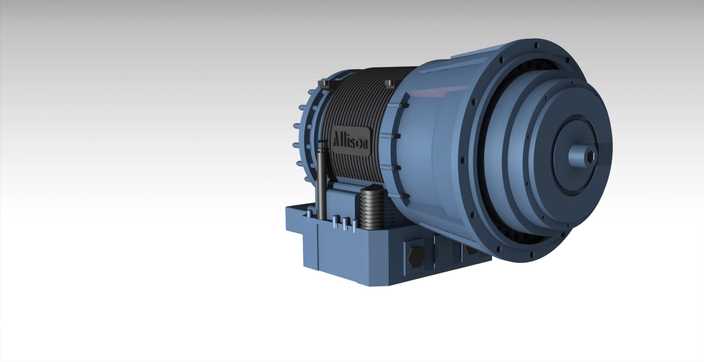

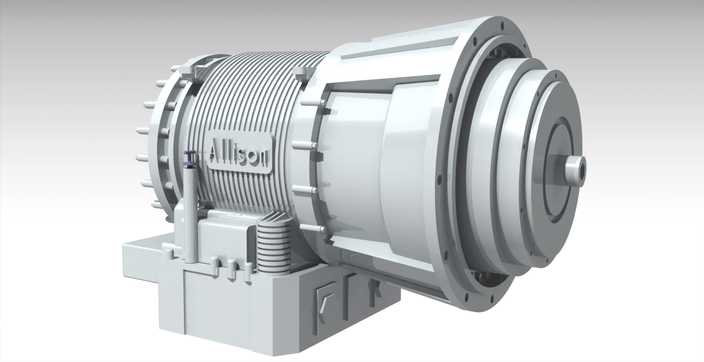

本模型为艾利森3200型自动变速器的高精度三维建模作品，建模过程中严格参考实体变速器的结构比例与装配关系，在主流三维建模软件中完成全零件的参数化搭建，确保每一处结构特征都与实物保持一致。模型完整还原了变速器的外部壳体结构，前端的动力输入连接端、后端的动力输出法兰结构都做了精细刻画，壳体表面的散热鳍片采用阵列特征完成建模，每一片鳍片的厚度、间距都严格遵循实物参数，既还原了散热结构的外观特征，也体现了变速器壳体的散热设计逻辑。壳体侧面的油路接口、安装固定支座、传感器安装位都做了1:1的特征还原，固定螺栓的位置、接口的密封结构都清晰呈现，能够直观展现变速器外部的管路连接与安装固定方式。输出端的散热风扇结构采用圆周阵列完成叶片建模，每一片叶片的弧度、倾斜角度都经过校准，还原了风扇随输出轴转动为变速器提供风冷散热的结构设计，风扇中心的输出轴花键结构也做了精细刻画，能够清晰展现动力输出的连接结构。模型底部的安装支架采用一体化建模，支架上的固定安装孔、减重槽结构都完整呈现，还原了变速器在整车或动力单元上的安装固定方式。材质渲染阶段，为变速器壳体赋予了细腻的铸铝材质，调整材质的粗糙度与金属反射参数，还原铸铝壳体哑光带细微金属质感的表面效果；散热鳍片与风扇结构赋予了稍亮的金属材质，区分不同部件的材质差异；标识区域通过贴图还原了品牌标识的细节，提升模型的真实感。整个模型的装配关系完全遵循实物的装配逻辑，各部件之间不存在干涉问题，既可以用于变速器结构原理的教学演示，也可以作为动力传动系统仿真、整车装配设计的参考模型，帮助设计人员直观理解自动变速器的外部结构与安装匹配要求。
