农用牵引式双轴栏板运输拖车结构

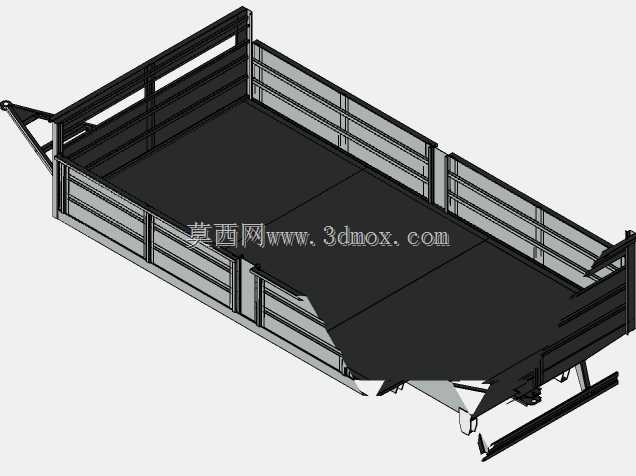

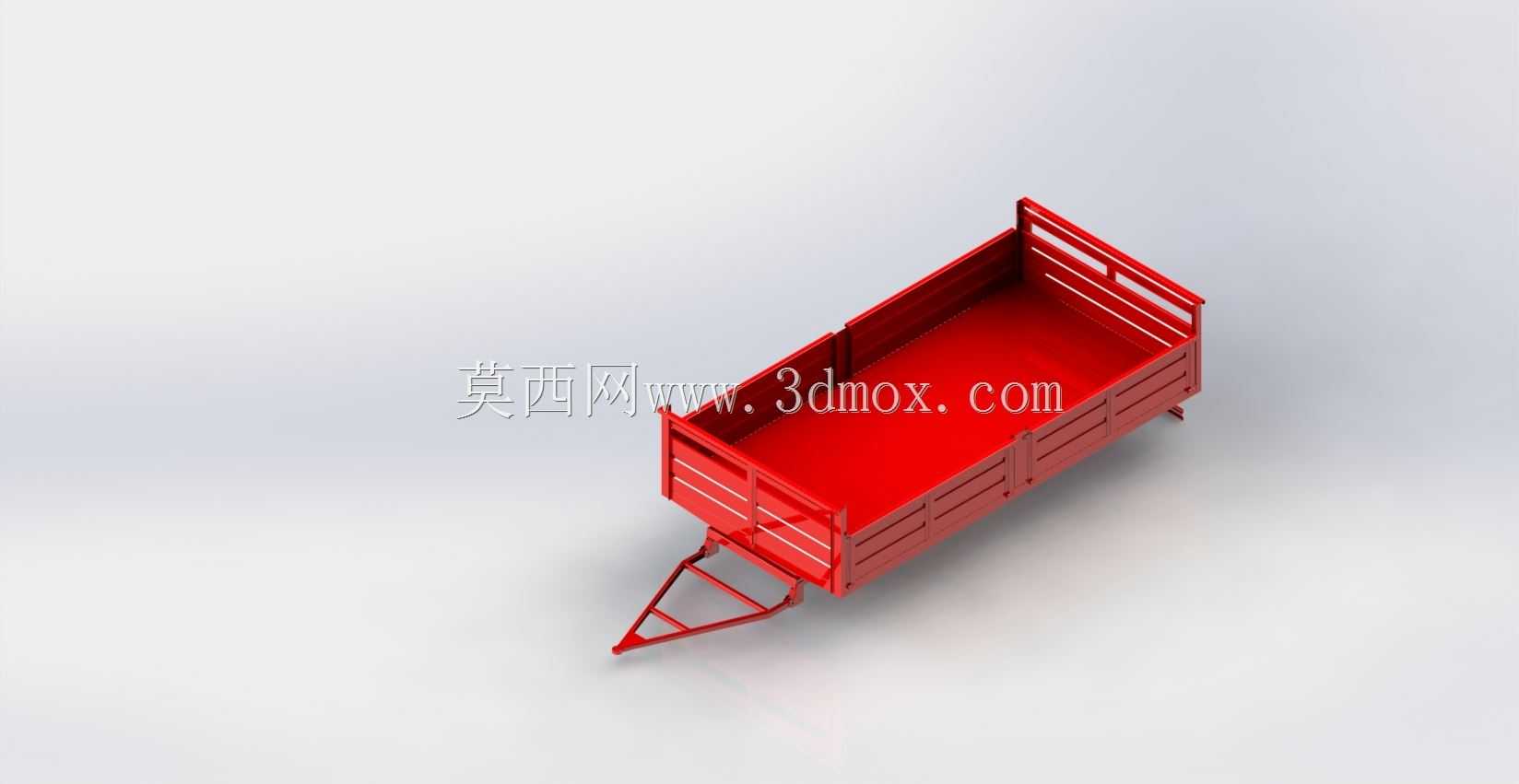

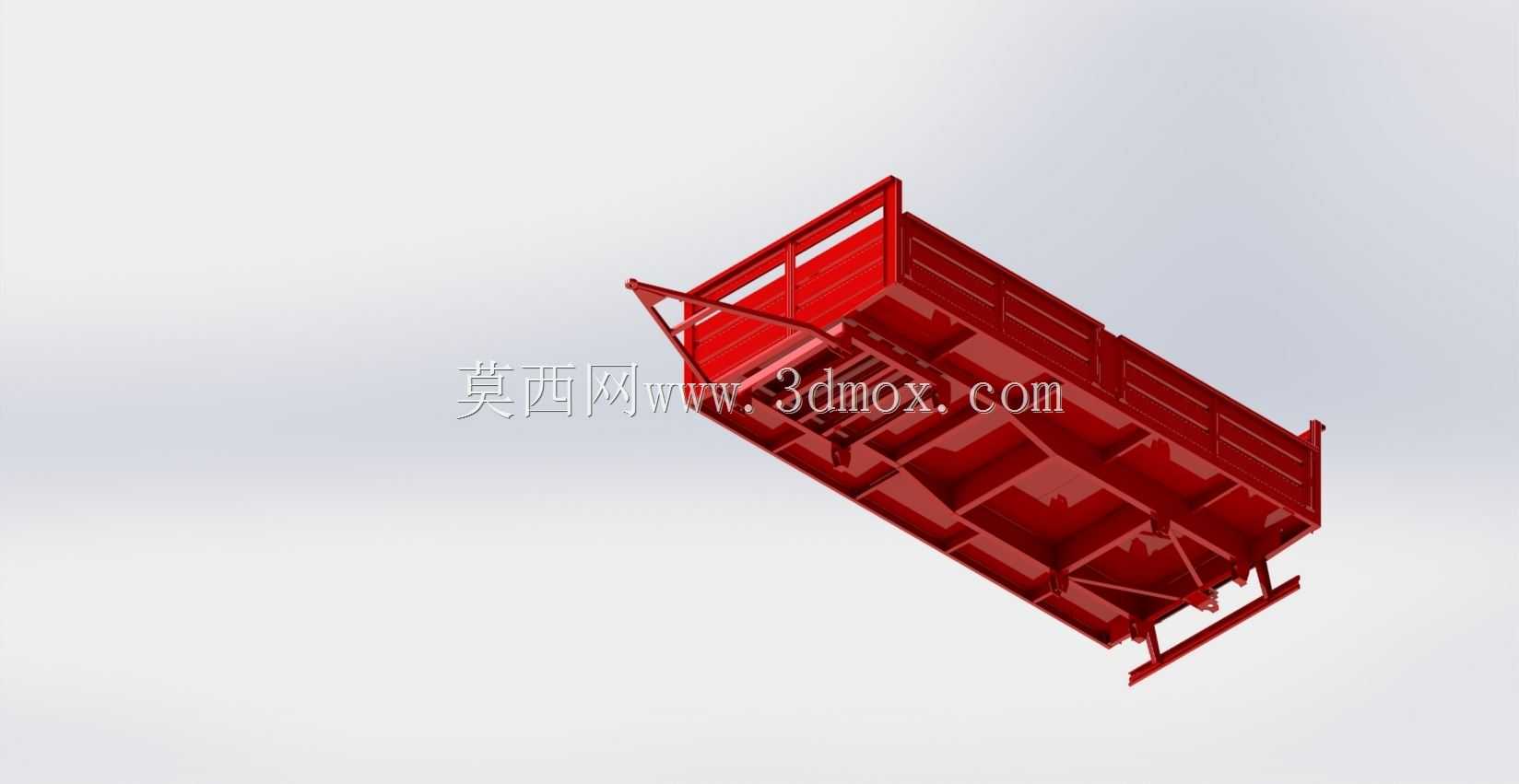

这款牵引式栏板运输拖车，主要适配小马力农用拖拉机完成田间、村组道路的散料、农资、农产品转运作业，在丘陵、平原零散地块的短驳运输场景中适配性极强，不需要复杂的道路条件就能完成装卸运输全流程。从结构设计来看，整体采用栏板式敞口货厢结构，厢板采用可翻转的铰接设计，装卸散装物料比如谷物、厩肥、砂石时，可以根据作业需求单侧或多侧翻开厢板，大幅降低人工装卸的劳动强度，日常运输成件农资比如袋装化肥、秧苗盘、农具时，扣合厢板的锁止结构就能保证运输过程中物料不会洒落。牵引架采用三角桁架式结构，前端预留与拖拉机牵引销匹配的连接孔位，安装时只需要对准牵引座插入销子、插好保险销即可完成挂接，不需要额外改装拖拉机的后悬挂结构，挂接边界适配多数常规农用拖拉机的牵引点高度，不会出现牵引角度过大导致的行驶翘头、拖底问题。货厢底部采用框架式承载梁结构，纵梁和横梁采用等强度布置，在保证额定承载能力的前提下尽可能降低自重，减少牵引过程中的动力损耗，厢板采用压型加强筋设计，避免装载散装重物时出现厢板外鼓变形的问题，栏板高度经过实际作业场景验证，既不会因为厢板过高导致装卸袋装物料时抬升高度过大，也不会因为厢板过低导致散装谷物装载量不足。日常作业中，这款拖车除了完成常规的农资转运，还可以在农闲时配合完成农村零散基建的物料转运，可翻转栏板的设计在转运长杆件比如竹竿、钢管、小型农具时，也能通过局部翻开厢板的方式适配超长物料的装载需求，不需要额外改装货厢结构。行驶部分的轮位布置采用双轴设计，相比单轴拖车行驶稳定性更好，在田间非铺装路面行驶时，对地面的压强更低，不容易出现陷车问题，转向结构随牵引架动作同步偏转，转弯半径适配农村狭窄道路的通行需求，在村组之间的窄路会车、掉头时不需要额外的宽阔场地。整体结构没有复杂的液压或电控部件，日常维护只需要定期检查铰接点的润滑、锁止结构的磨损情况即可，对使用场景的维护条件要求很低，非常适合基层农业生产的实际使用需求，建模过程中所有铰接点的配合间隙、安装孔位都按照实际农用挂车的通用公差设定，结构件的壁厚、加强筋位置都参考了实际在用拖车的成熟结构，没有冗余的设计部分，所有结构都服务于实际运输作业的功能需求。
