自走式谷物收割作业机械结构设计

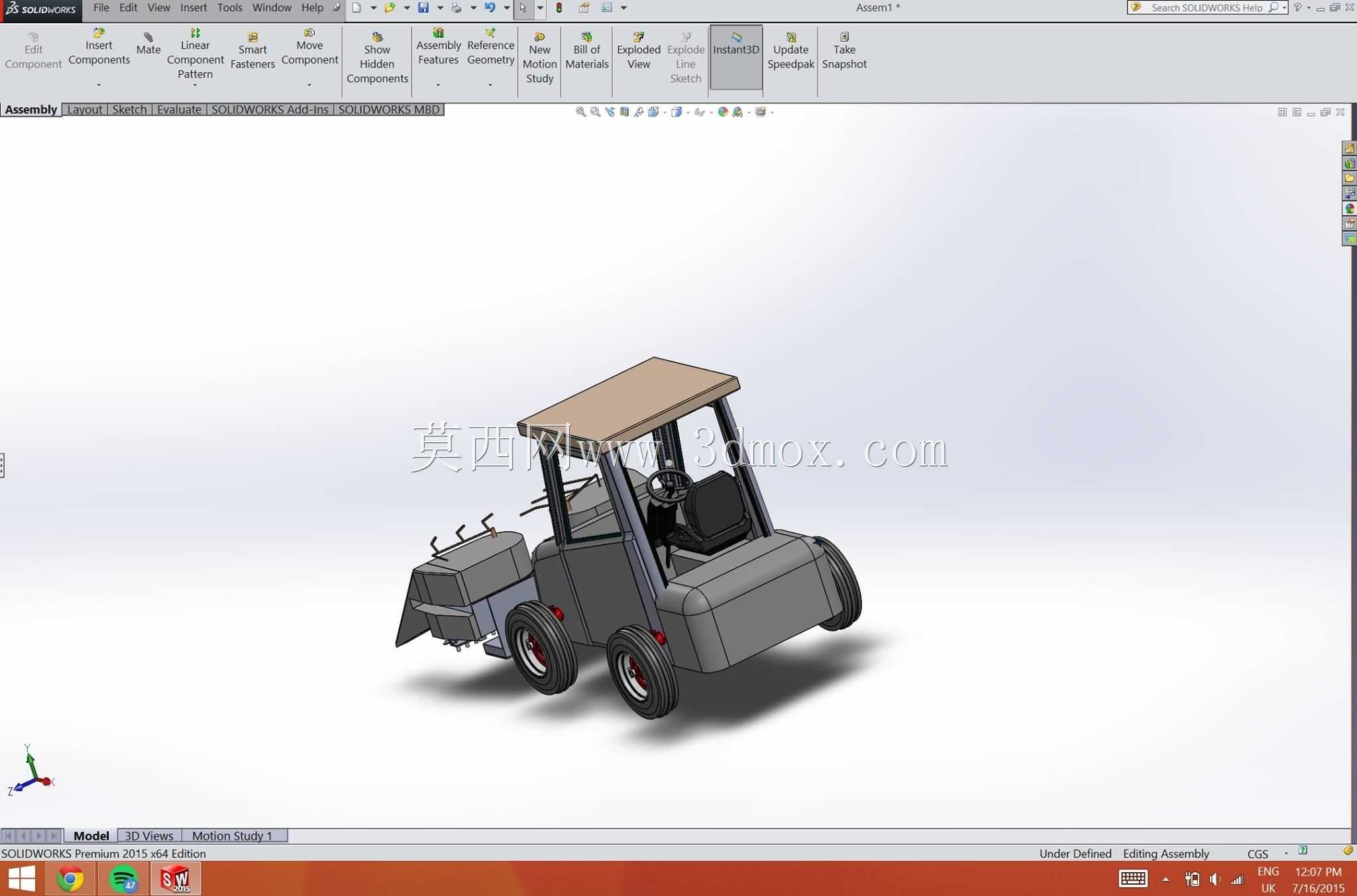

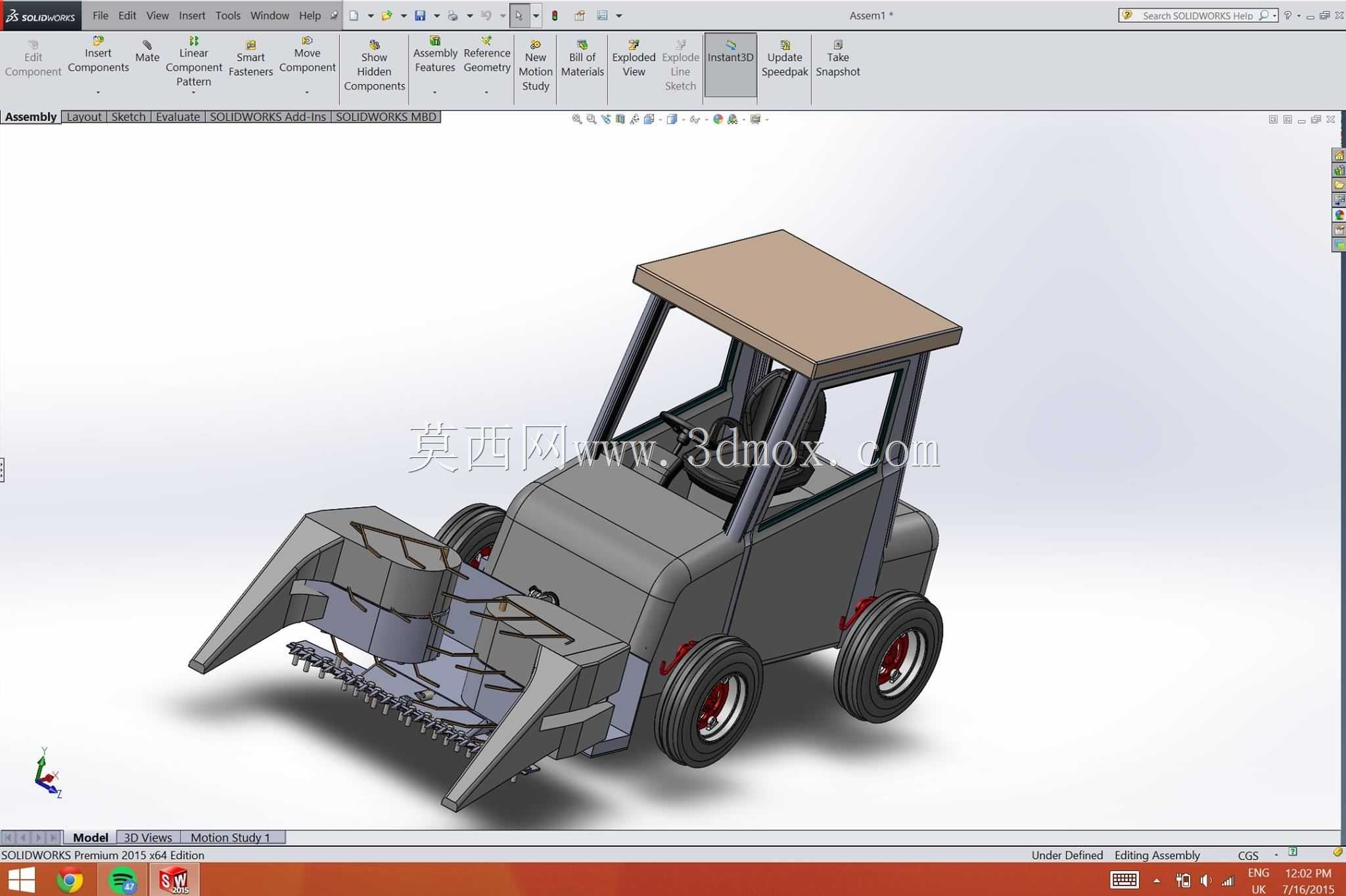

该设备主要面向平原、缓坡区域的旱地谷物种植场景，适配小麦、玉米等主粮作物的田间收获作业，可在作物成熟后直接进入地块完成前端切割、喂入作业，替代传统人工收割的低效模式，降低农忙时段的人力投入压力。从结构布局来看，整机采用轮式自走底盘设计，前部搭载宽幅割台组件，割台前端设置分禾器结构，可在行进过程中将待收割作物与未收割区域作物分离，避免作业过程中出现作物缠绕、漏割问题；割台下方配置往复式切割器，可将作物茎秆从近地面位置整齐切断，配合拨禾轮结构将切断的作物向设备中部输送，为后续脱粒、清选工序预留稳定的物料输入路径。驾驶室设置在整机中部偏上位置，采用框架式顶棚结构，为作业人员提供遮阳避雨的操作空间，驾驶位周边预留操纵机构安装位，可直接对接底盘行走、割台升降、作业转速调节的控制链路，操作人员在驾驶室内即可完成全流程作业操控，无需额外配合作业人员。底盘部分采用四轮布局，后轮转向、前轮驱动的配置兼顾田间通过性与小地块转向灵活性，轮胎选用农用深花纹轮胎，可在松软耕地表面获得足够抓地力，避免作业过程中出现打滑陷车问题；整机宽度控制在常规农村机耕道的通行范围内，可直接通过多数乡村生产路完成地块转场，无需额外拆卸部件。设计过程中优先考虑作业工况的载荷分布，割台与底盘的连接位置设置加强筋结构，可承受收割作业时的持续振动与作物冲击载荷，底盘车架采用箱型梁结构，兼顾整体刚性与整机重量控制，避免过重导致的土壤压实问题。割台的高度调节范围覆盖地面以上5厘米至30厘米区间，可适配不同株高的作物收割需求，也可根据地块的垄高调整作业高度，减少割台碰土导致的部件磨损。各旋转部件外侧均设置防护壳体，避免作业过程中茎秆、碎石飞溅造成的安全隐患，传动链路采用集中布置方式，后期维护时可直接打开侧置护板完成润滑、部件更换操作，无需大面积拆解整机结构。
