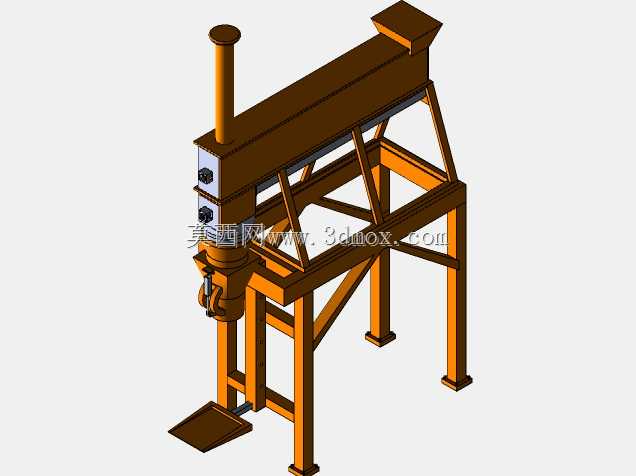

立式框架结构工业物料装填作业设备

该设备主要应用于散状颗粒物料的定量装填作业场景，常见于选矿、建材加工等生产环节的物料分装工位，可完成从上部受料、定量计量到下部出料装填的连贯作业流程。设备整体采用立式框架式支撑结构，四根主支撑立柱采用等边角钢焊接成型，立柱底部设置方形安装脚板，脚板上预留螺栓安装孔，可直接通过膨胀螺栓固定于混凝土地面，安装时需保证立柱垂直度偏差不超过千分之二，避免上部料仓偏载引发结构形变。上部横向布置的长条形料仓为物料暂存单元，料仓顶部一端设置进料接口，可对接上游输送设备的出料端，料仓内部设置导流隔板，避免物料在仓内结拱堵塞，料仓侧壁预留检修口，方便日常清理卡滞物料。料仓下部连接计量出料单元，单元侧面设置操作手轮与观察视窗，可手动调节出料开度控制物料流量，出料口下方设置脚踏式触发机构，作业人员踩下踏板即可触发出料阀开启，松开后自动闭合复位，适配人工接料装填的作业节奏。设备侧面的竖直烟囱状结构为除尘排气通道，可对接厂区除尘管网，排出料仓内落料产生的含尘空气，避免作业现场粉尘逸散。框架中部设置多道斜向加强筋，采用角钢斜撑焊接连接，将上部料仓的载荷均匀传递至四根主立柱，提升整体结构的抗扭刚度，即使料仓满载时框架形变量也能控制在允许范围内。设计时优先考虑作业人员操作便利性，出料口的操作高度适配成年作业人员站立操作的舒适区间，脚踏机构的触发力度经过调校，无需过大踩踏力即可完成操作，降低长时间作业的疲劳度。设备整体的安装边界需预留上部进料管道对接空间、侧面检修操作空间以及下部接料容器的放置空间，机架外侧无突出的尖锐结构，所有焊接位置均做打磨钝化处理，避免作业过程中发生磕碰划伤。
