双联轧机配套灰斗结构设计

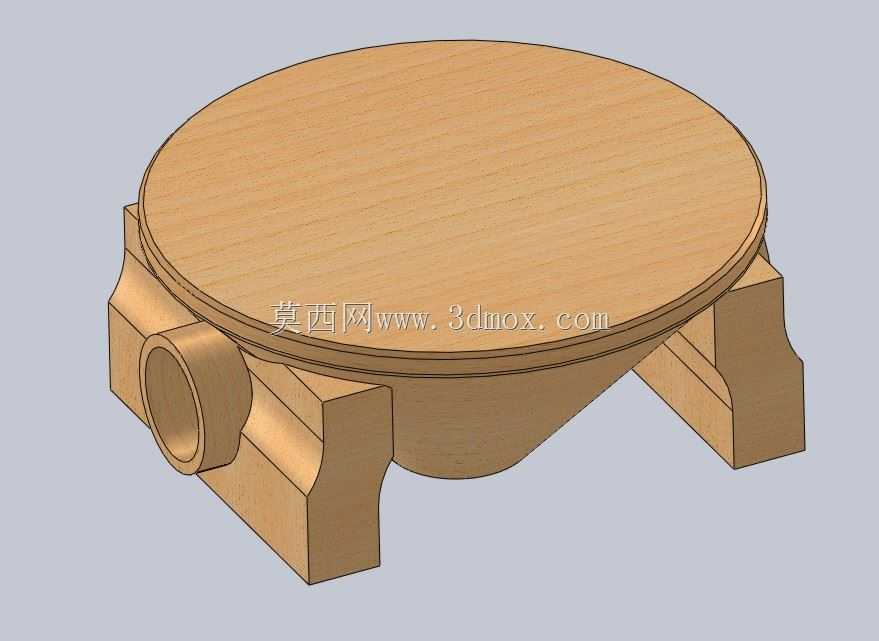

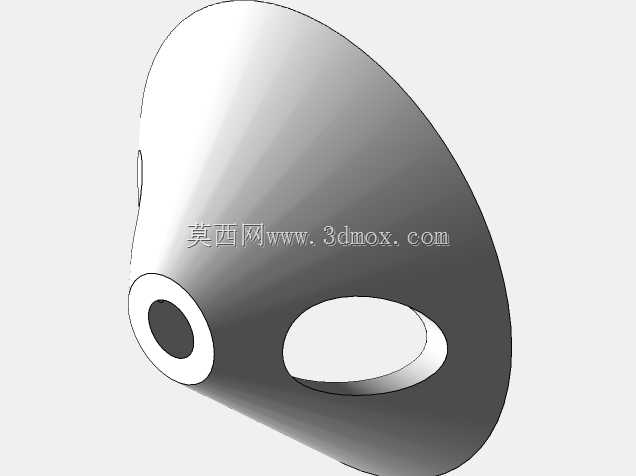

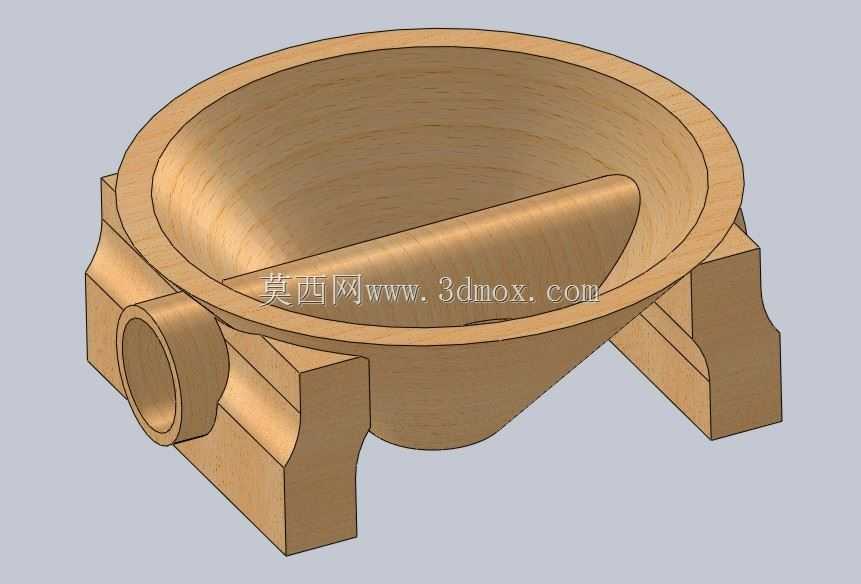

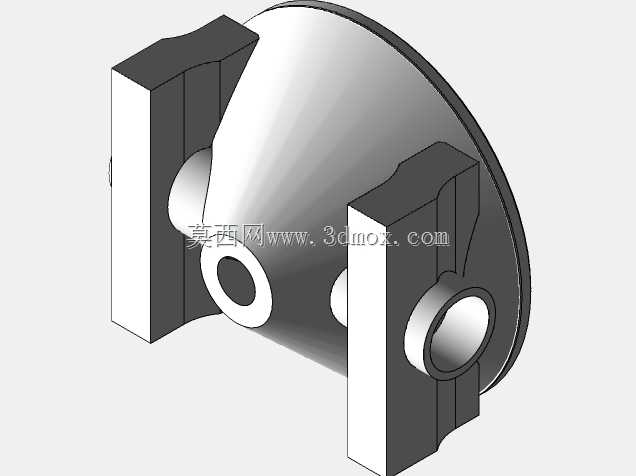

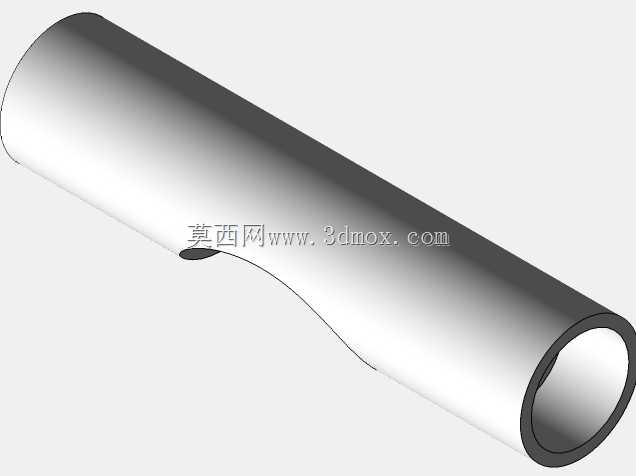

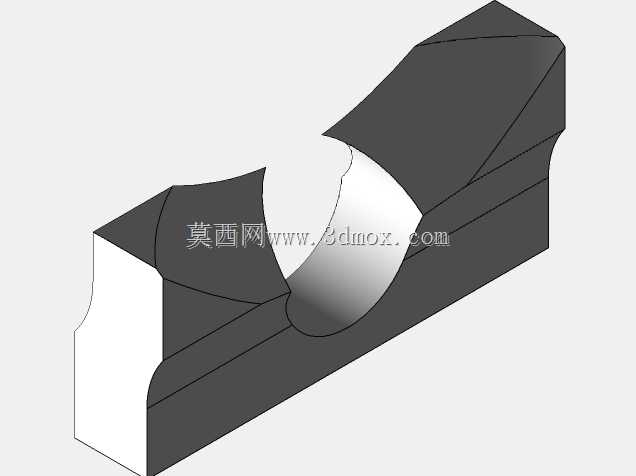

在谷物研磨加工的双联轧机生产线上，集料导料部件的设计合理性直接影响整条产线的连续运行稳定性，灰斗作为轧机研磨工位的核心集料导料构件，承担着承接研磨后物料、引导物料定向输送、避免粉料散逸堆积的核心作用。该灰斗采用上宽下窄的渐缩斗型结构，上部敞口边缘设置加厚法兰边，可直接与双联轧机研磨腔的下部出料口贴合安装，法兰边的平面度公差控制在合理范围内，保证安装后接合面无明显缝隙，减少研磨过程中细粉外溢的可能。斗体内部设置纵向导流筋，沿物料下落方向布置，可对下落的谷物研磨料起到分流导向作用，避免物料在斗体内壁局部粘附堆积，减少长期运行过程中物料结拱堵料的概率。斗体侧部设置的侧向接口，可对接外部负压除尘管路，在物料下落过程中通过负压抽吸带走扬起的细粉尘，改善作业区域的现场环境，同时减少粉料在斗体内的悬浮残留。支撑结构采用三个对称分布的支脚，支脚与斗体外壁采用圆弧过渡连接，避免应力集中，支脚底部设置安装平面，可通过螺栓固定在轧机下部的机架安装位上，安装时需保证斗体的中心轴线与上部出料口的中心对齐，偏差控制在安装允许范围内，防止物料下落时偏载冲击单侧斗壁。设计过程中充分考虑谷物研磨物料的摩擦特性，斗体内壁的倾斜角度大于物料的自然安息角，保证物料可依靠自重顺利下滑，不会在斜壁上滞留；斗体壁厚根据物料冲击载荷计算选取，兼顾结构强度与整体重量，避免运行过程中受物料长期冲击出现变形。侧向接口的通径匹配常规除尘管路的连接尺寸，无需额外制作过渡接头即可完成管路对接，支脚的安装孔位间距适配双联轧机机架的预留安装孔，现场安装时无需二次打孔即可完成装配，大幅缩短现场安装调试的周期。
