在各类旋转传动场景中，这类小滚珠轴承是应用覆盖面极广的基础支撑零件，从中小型电机输出轴、家用电动工具主轴，到轻工输送线的从动辊轴、办公自动化设备的走纸辊支撑位，都能见到它的身影。它的核心作用是承接轴系运转过程中的径向载荷，同时可承受一定比例的轴向载荷，将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗，减少配合面的磨损速率，延长整套传动机构的维护周期。

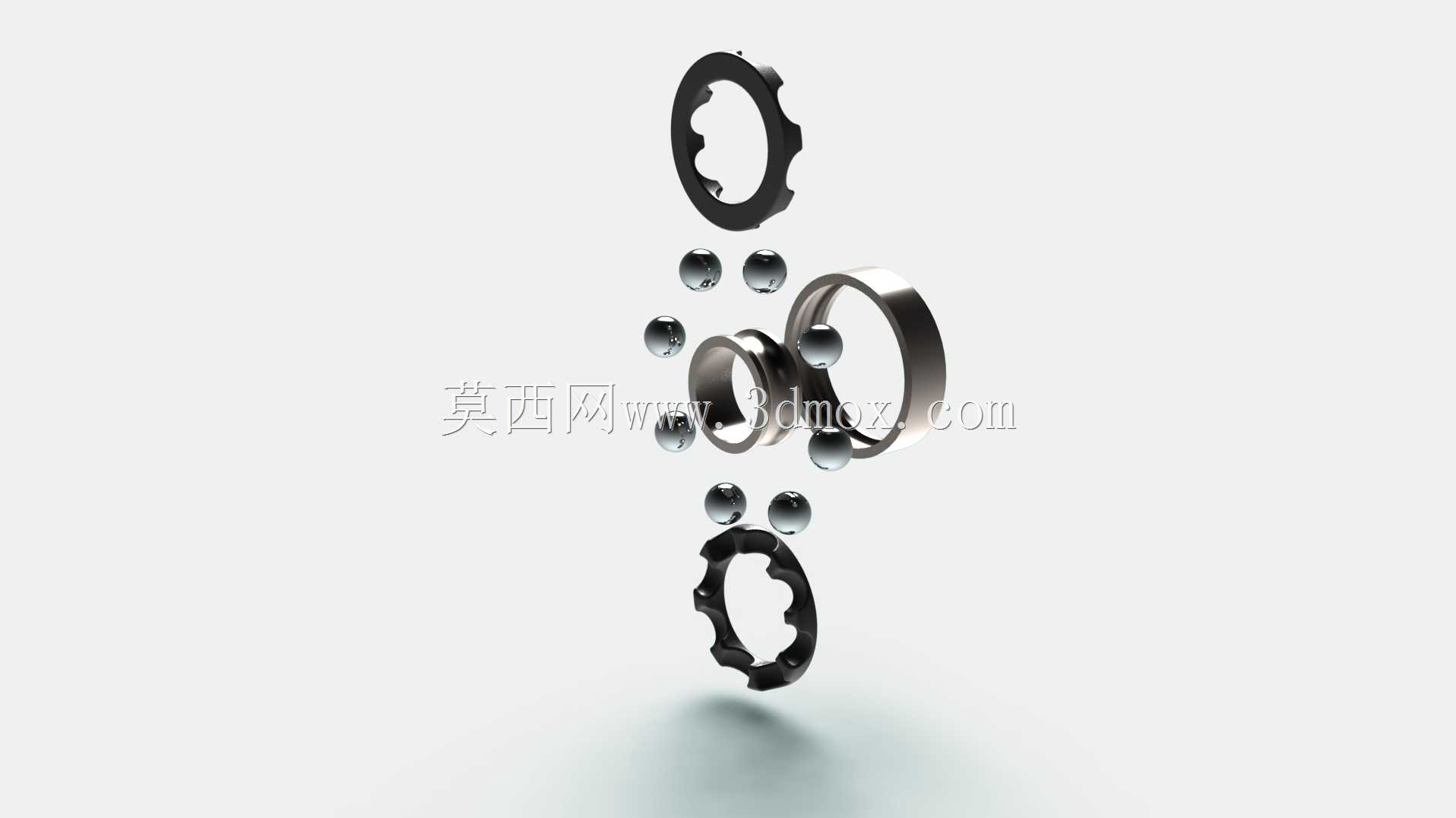

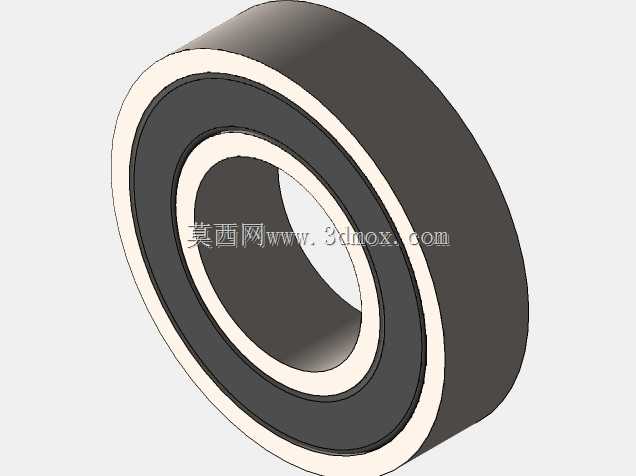

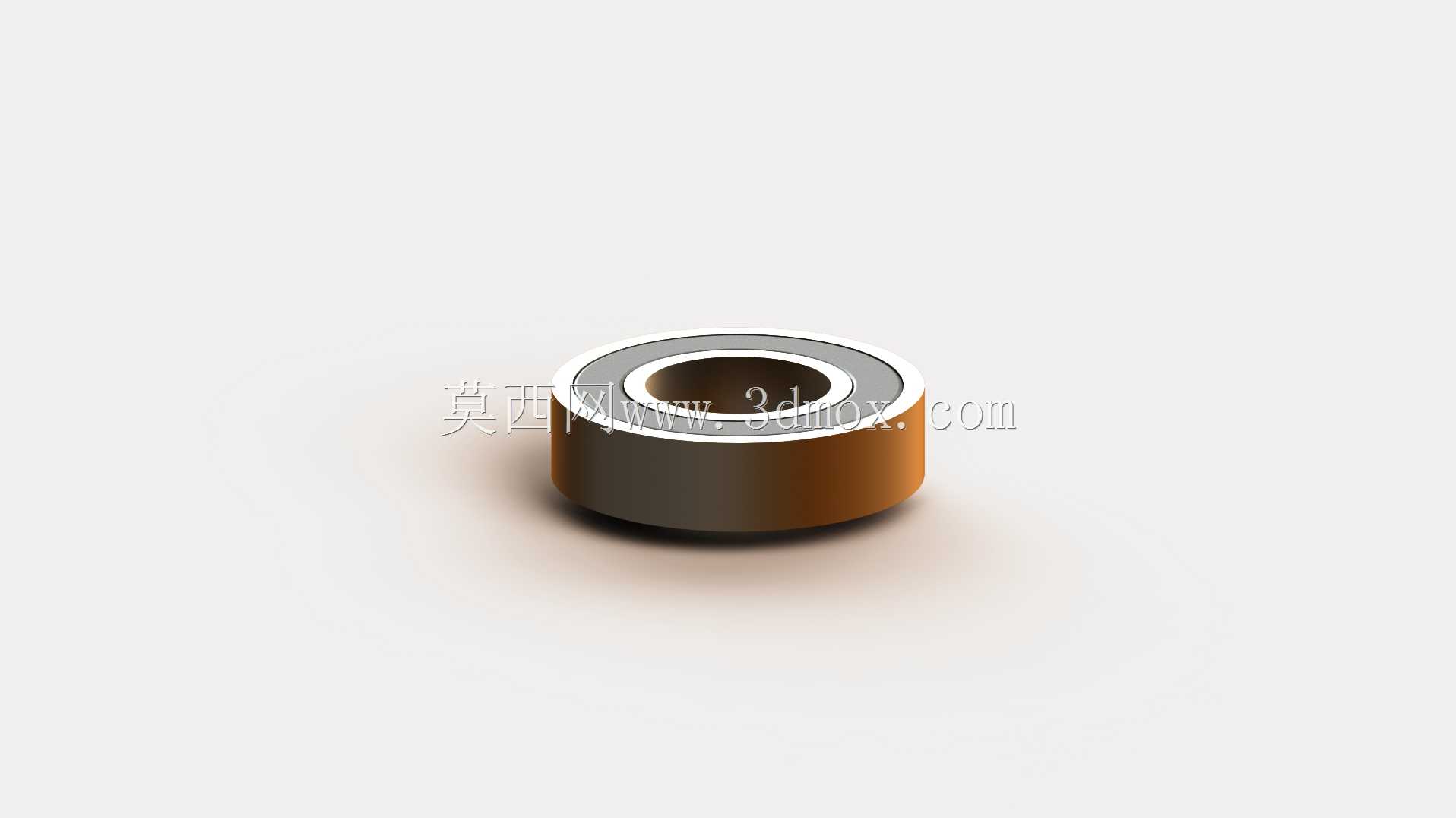

从结构设计逻辑来看，这套模型完整还原了深沟球轴承的全部组成部件：内外圈的滚道采用圆弧曲率匹配设计，滚道曲率半径略大于滚珠半径，既保证滚珠与滚道有足够的接触面积分散载荷，又预留了合理的运转间隙，避免滚珠卡滞；保持架采用浪形冲压结构，兜孔的弧度与滚珠外径完全贴合，能够均匀分隔每颗滚珠，防止运转过程中滚珠之间直接接触碰撞，同时引导滚珠在滚道内稳定循环滚动，避免出现滚珠偏载、窜动的问题。

做结构选型时需要重点关注安装边界尺寸：轴承的内径是与轴颈配合的核心尺寸，通常采用基孔制过渡配合，过盈量需要根据载荷大小、转速区间调整，过盈量过大会导致轴承游隙被挤压消除，运转时温升过快，过盈量不足则会出现内圈与轴相对打滑，磨损配合面；外径与轴承座孔的配合多采用基轴制间隙配合，方便装配拆卸，同时允许轴承在热胀冷缩时存在微小的轴向窜动余量。宽度尺寸则决定了轴承的轴向承载接触长度，选型时需要匹配安装位的轴向空间，避免装配后出现端盖压死轴承外圈的情况。

建模过程中需要注意几个细节要点：内外圈的挡边高度要略高于滚珠中心位置，防止承受轴向载荷时滚珠脱出滚道；保持架的兜孔间隙需要控制在合理范围，间隙过小会增大滚珠与保持架的摩擦，间隙过大则无法起到稳定的分隔作用；所有滚道面的倒角、密封槽结构都要符合实际加工工艺要求，不能出现建模时的锐角结构，避免后续出工程图时不符合加工规范。这类轴承的游隙分为不同组别，在高速运转场景下需要选用大游隙组别，补偿高速运转时的温升带来的热膨胀，低速重载场景则选用小游隙组别，提升轴系的运转刚性，减少径向跳动量。
