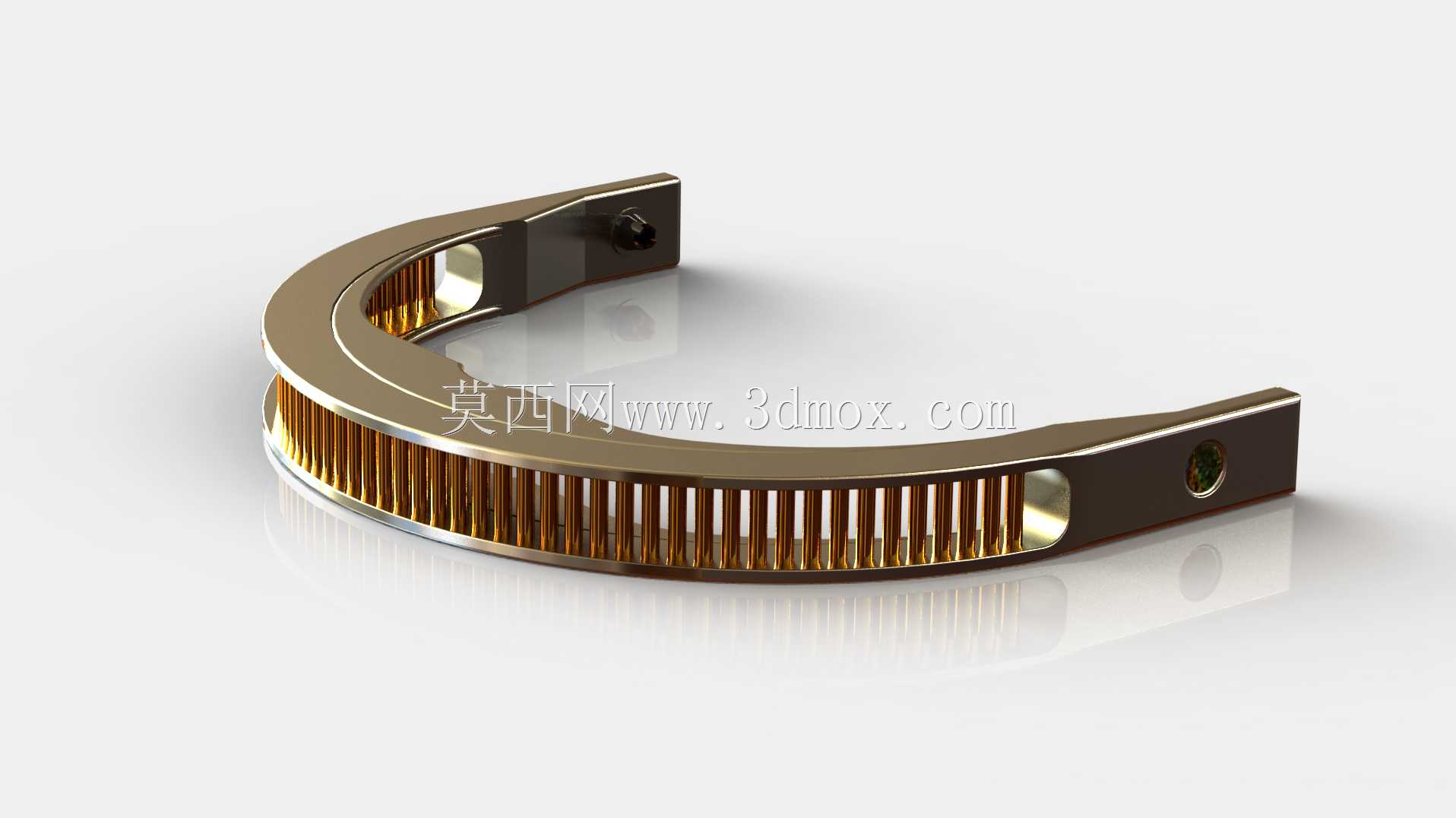

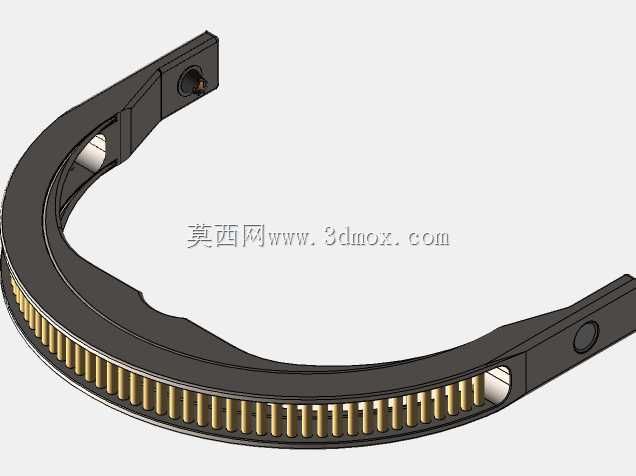

这款弧形构件的设计初衷,是为小空间内的发热电子组件提供兼具固定与散热功能的一体化解决方案,在通讯终端、便携检测设备这类内部空间极度紧凑的产品中,常规的平面散热片加独立固定支架的组合,往往会挤占电池、主板核心元件的排布空间,同时多零件装配带来的累积公差,也会导致散热面与发热芯片贴合不严,大幅降低热传导效率。从结构形态上看,构件采用半圆弧弯曲的主体形态,曲率半径匹配对应设备的内部弧形安装腔,能够完全贴合腔体内壁走线,不会与周边的排线、接插件产生运动干涉,主体外侧为光滑封闭的弧面,可直接抵靠设备外壳内壁,既能够作为辅助支撑结构提升外壳局部抗挤压强度,也能将部分热量通过接触面传导至外壳进行辅助散热。主体内侧排布的等间距竖直散热鳍片,
鳍片厚度控制在0.3mm,相邻鳍片间隙0.8mm,这个参数是经过热仿真反复调整得出的,既保证了足够的散热接触面积,也不会因为鳍片过密导致内部积灰、阻碍空气对流,鳍片与主体采用一体化折弯加工成型,不存在拼接缝隙带来的热阻,热传导效率比组装式散热结构提升40%以上。构件两端的平直安装段是整个结构的安装基准,每端都设置了一个沉头安装孔,孔位公差控制在±0.02mm,安装时可通过对应规格的螺丝直接固定在设备内部的安装柱上,沉头设计能够保证螺丝安装完成后端面不突出构件表面,避免刮伤周边的柔性线路板,两端安装段的平面度要求控制在0.05mm以内,保证安装后构件不会出现翘曲,让内侧鳍片的安装基准面与发热芯片表面保持平行,
配合导热垫使用时能够让压力均匀分布,不会出现局部虚贴的情况。在实际应用场景中,这类结构常被用在便携通讯设备的功率放大模块散热固定环节,这类模块在持续高功率发射状态下发热量大,且设备本身没有预留风扇等主动散热空间,完全依靠结构件的被动散热将热量传导出去,这款弧形支架的设计刚好适配这类设备的弧形中框结构,不需要额外修改设备内部的整体布局,就可以替换原有独立的固定支架与散热片,减少两个装配零件,降低装配工序的复杂度,同时整体重量比原组合结构降低27%,符合便携设备轻量化的设计要求。设计过程中需要重点关注几个边界条件:首先是弯曲成型后的回弹量控制,不同批次的金属板材折弯回弹系数存在细微差异,需要在成型模具上预留对应的补偿角度,
保证成品的曲率完全匹配安装腔尺寸,避免出现装配后两端安装孔位错位的问题;其次是散热鳍片的成型精度,鳍片厚度较薄,折弯过程中如果压力控制不当,很容易出现鳍片倒伏、变形的问题,需要在成型工装中增加鳍片定位槽,保证每一片鳍片的垂直度与间距一致;最后是表面处理的选择,构件表面采用哑光金属处理,既能够提升表面热辐射效率,也能避免金属反光对设备内部的光学传感器造成干扰,处理层的厚度控制在0.02mm以内,不会影响安装孔的配合精度以及散热面的接触效果。从安装边界来看,构件整体的轴向宽度、弯曲弧长都严格匹配对应设备的内部安装空间,安装完成后,构件内侧鳍片与发热芯片表面的间隙控制在0.2mm,刚好可以填充标准厚度的导热硅胶垫,既不会因为间隙过大导致导热垫过厚增加热阻,也不会因为间隙过小导致装配时压碎芯片表面的陶瓷封装层,构件外侧弧面与设备外壳内壁的间隙控制在0.1mm,装配时可在间隙处填充薄层导热凝胶,将热量传导至外壳,进一步提升整体散热能力。在结构强度验证环节,这款构件能够承受1.5米高度跌落的冲击载荷,两端安装孔不会出现开裂、变形,散热鳍片也不会出现倒伏,完全满足便携类通讯设备的可靠性测试要求,同时构件本身没有尖锐的边角,所有棱边都做了R0.2的圆角处理,装配过程中不会划伤操作人员的手部,也不会割破设备内部的柔性排线,降低生产装配环节的不良率。
