JCB3CX挖掘机斗齿裂土器点结构设计

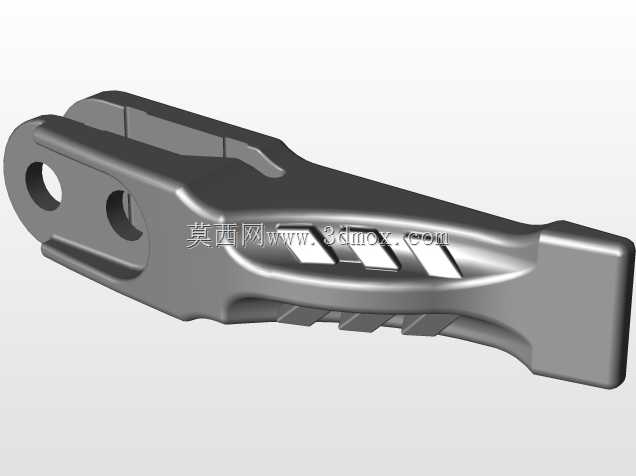

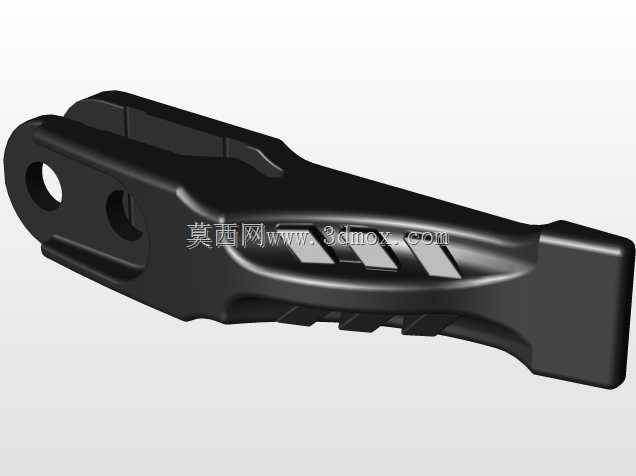

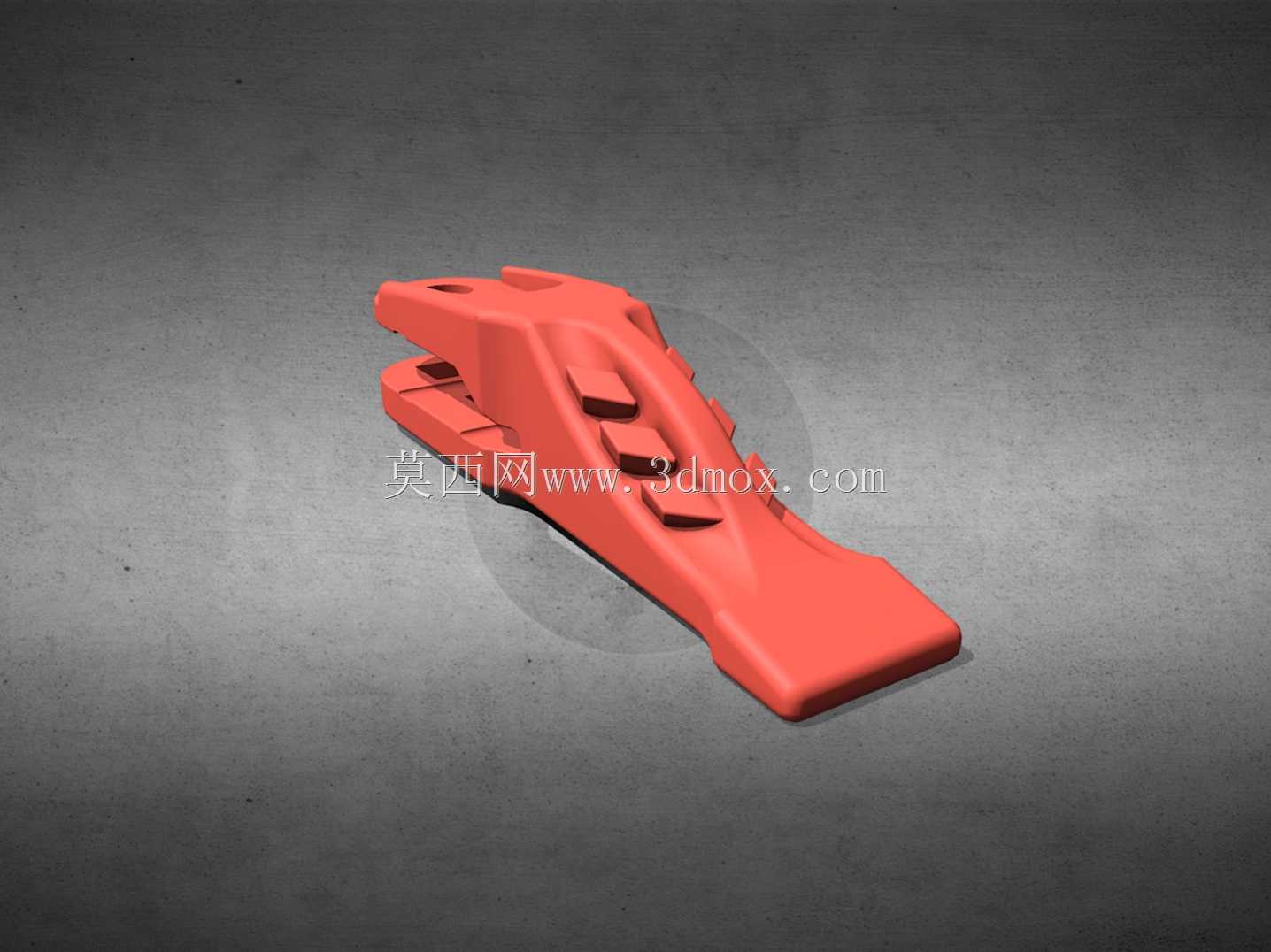

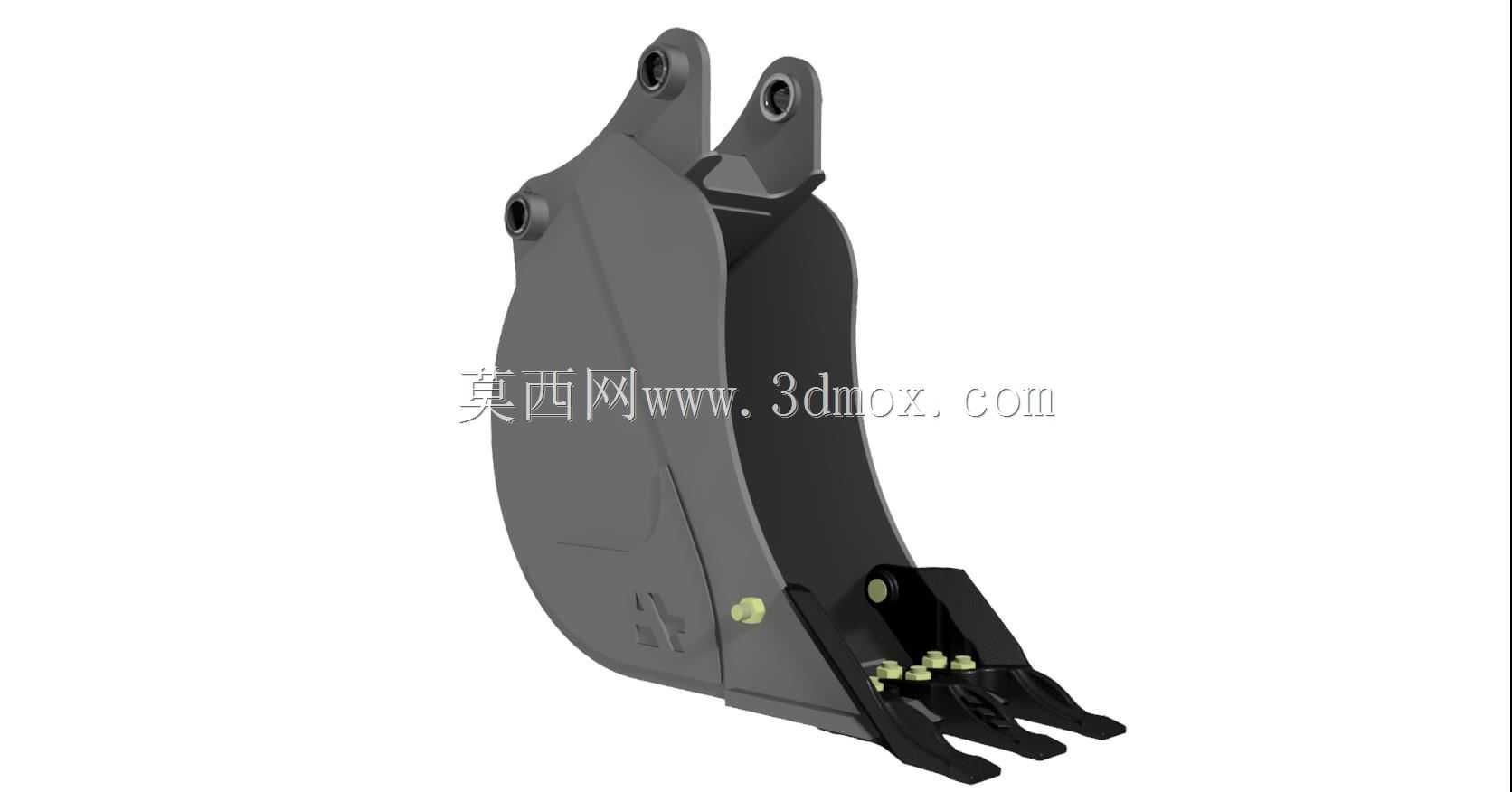

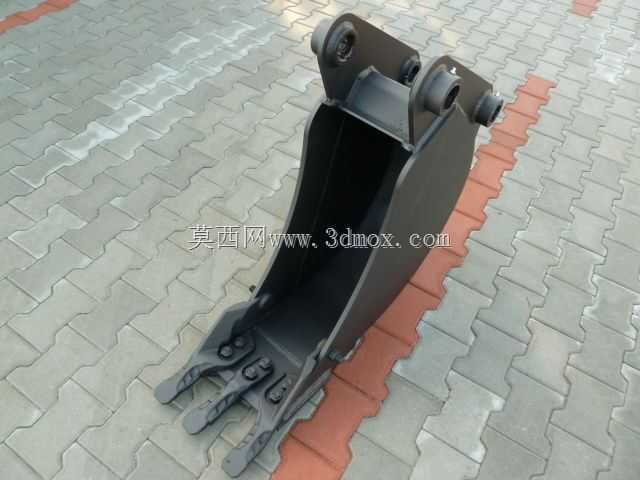

作为常年跟工程机械属具打交道的结构设计人员，接触JCB系列挖掘机的斗齿类配件建模时，首先要锚定的是实际土方、石方作业里的真实受力工况，不能只照着测绘件描外形。这类裂土器点主要适配JCB 3CX挖掘装载机的前端作业属具，日常作业场景覆盖硬土层破土、风化岩剥离、路面破碎后杂物清理，作业时要承受垂直方向的冲击载荷，还有水平推进时的侧向剪切力，这也是设计时首先要考量的核心边界。从结构设计思路来看，整体采用流线型楔式外形，前端收窄做锐角过渡，是为了降低入土时的阻力，作业时能顺着切入角度破开硬质土层，不会因为前端过宽导致推进阻力陡增，增加主机液压系统的负载。齿身侧面做的三道凸起加强筋，并不是装饰性结构，一方面是在齿身厚度不变的前提下提升截面抗弯模量，应对硬岩作业时的侧向掰扯力，避免齿身从根部断裂；另一方面凸起的筋条在磨损过程中能形成差异化的磨耗梯度，不会因为局部快速磨损导致整个齿提前失效。齿身上部预留的销孔位置，严格匹配JCB 3CX原厂斗座的安装尺寸，安装时配合弹性销完成锁紧，销孔周边做了局部加厚处理，因为作业时销孔位置是应力集中区域，频繁冲击下如果壁厚不足很容易出现销孔变形、斗齿脱落的问题。齿身尾部的安装卡槽做了微锥度设计，装入斗座后能越卡越紧，不会因为作业振动出现松旷，同时也方便磨损后快速更换，不需要额外撬动就能完成拆装。从安装边界来看，整个齿的长度方向尺寸适配对应斗座的卡槽深度，安装后齿尖超出斗座前沿的距离经过测算，既能保证足够的破土深度，又不会因为悬臂过长导致受力力矩过大折断。齿身的截面从前端到根部逐渐增厚，是按照等强度设计思路做的渐变，前端薄便于切入，根部厚保证整体结构强度，材料选型上默认匹配高强度耐磨钢的力学参数做结构校核，建模时所有过渡位置都做了圆角处理，避免热处理时出现应力集中开裂的问题。实际作业中这类裂土器点相比普通平斗齿，破土效率能提升三成以上，尤其是在夹杂碎石的硬土层作业时，尖锐的齿尖能先刺入土层形成裂隙，后续斗体切入时阻力会明显降低，同时齿身的加强结构能应对碎石的刮擦和冲击，使用寿命比普通光面斗齿更长。建模过程中要特别注意安装配合面的公差控制，卡槽与斗座的配合间隙控制在合理范围，间隙过大会导致作业时撞击异响，加速斗座磨损，间隙过小则会导致拆装困难，野外作业更换配件时耗时耗力。齿尖部分做了局部的加厚预留，因为正常作业时齿尖是磨耗最快的区域，预留足够的磨耗量能延长整个配件的使用寿命，不需要频繁停机更换。
