木质拼装迷你挖掘机结构设计作品

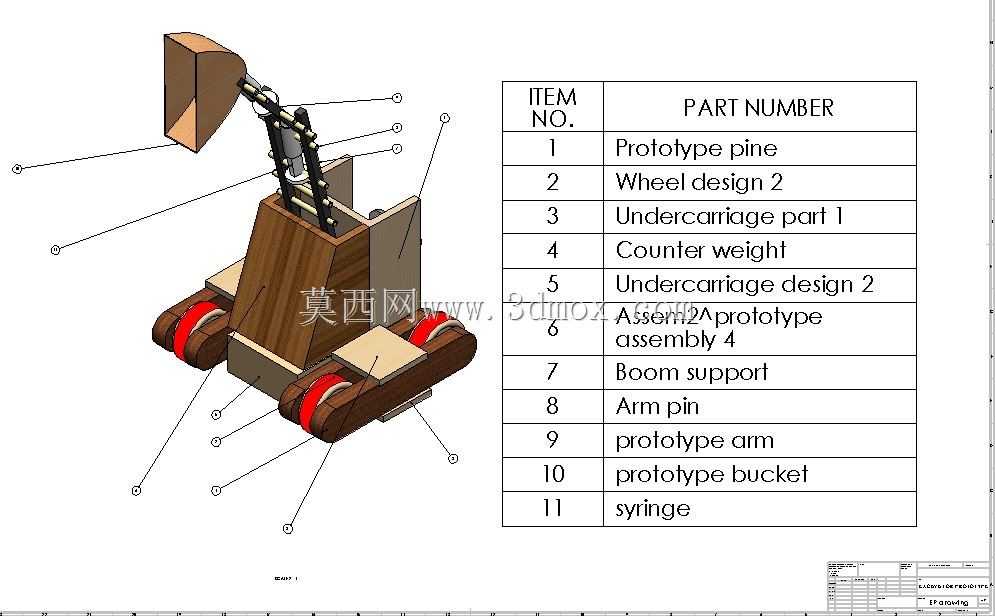

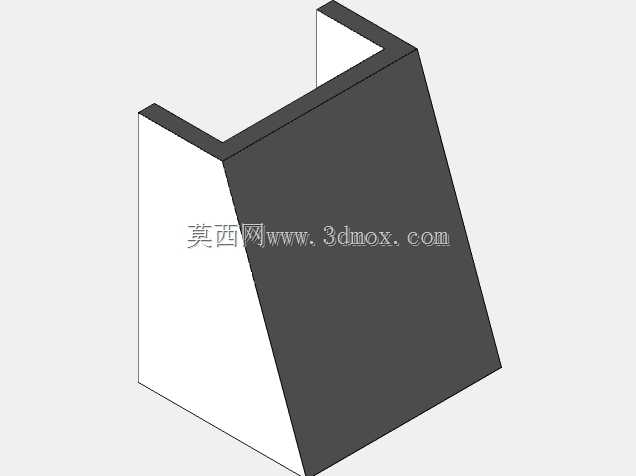

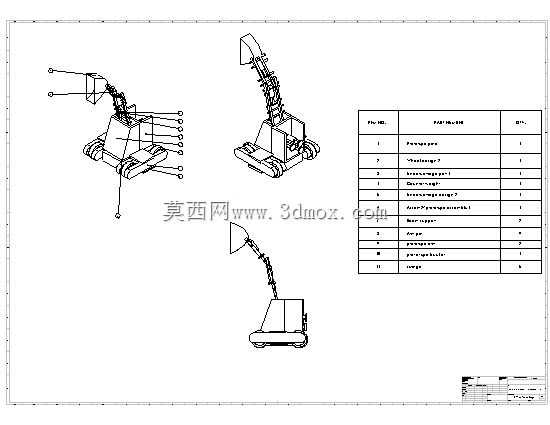

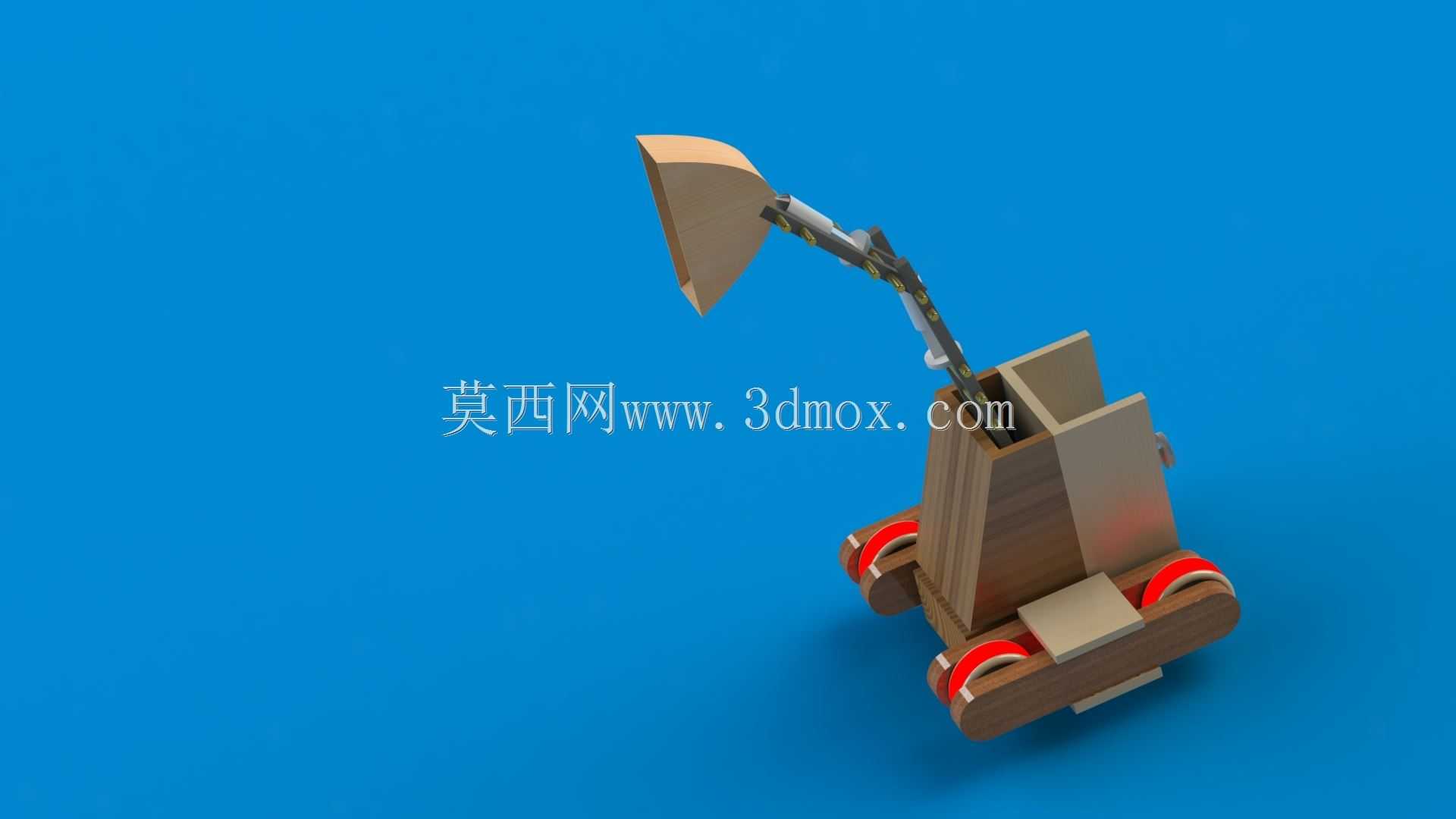

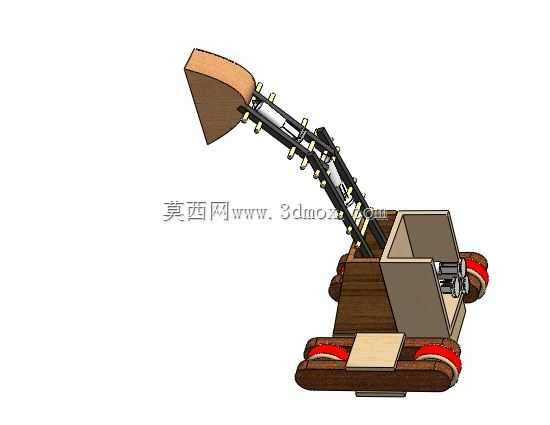

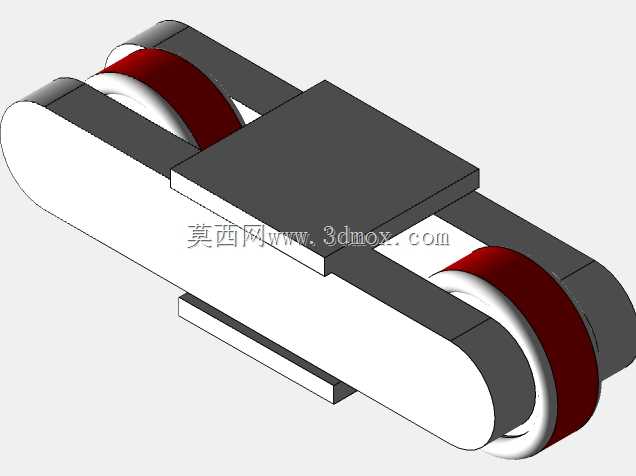

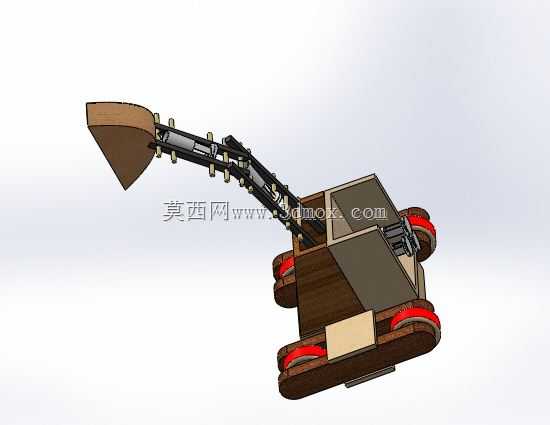

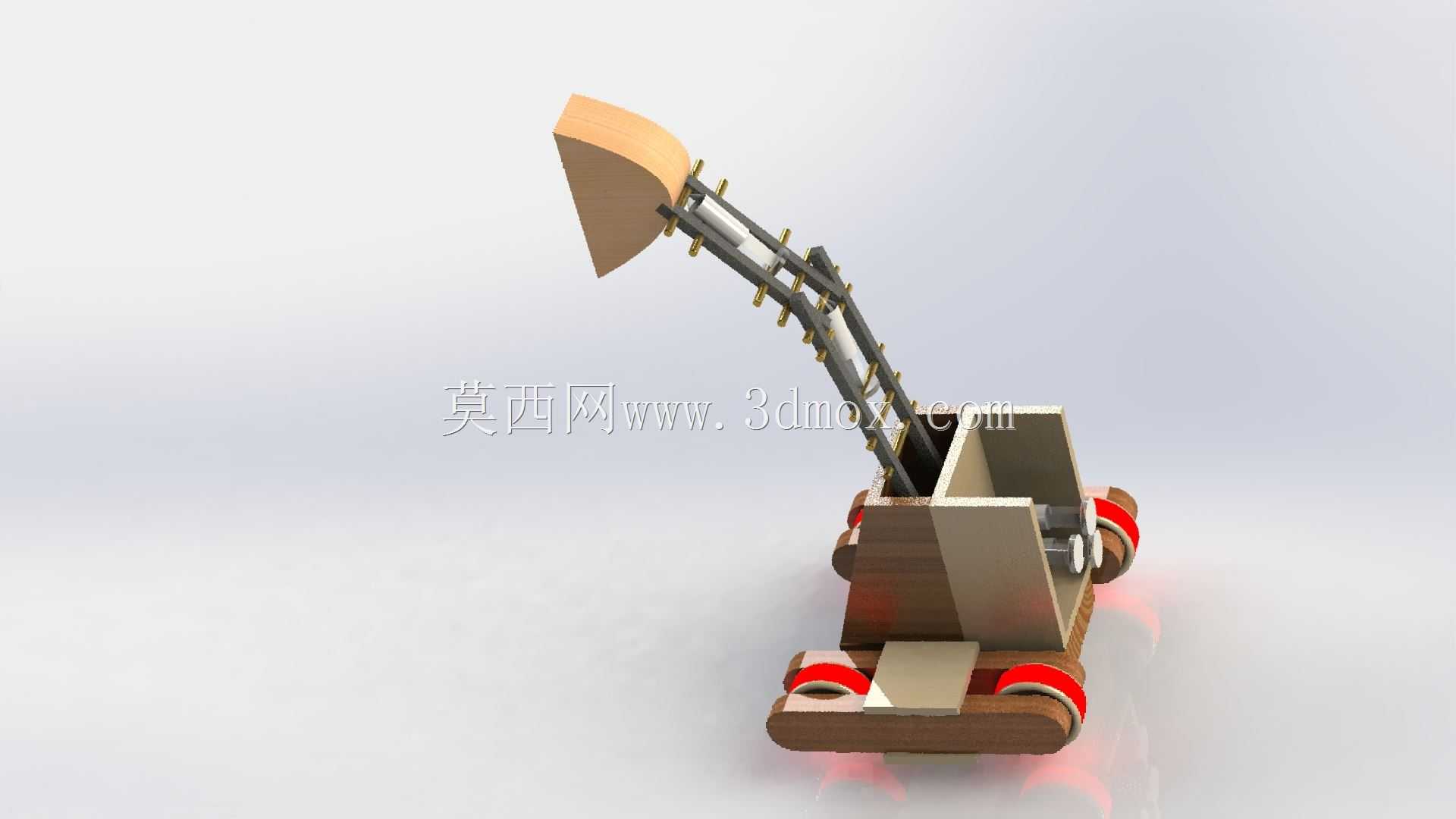

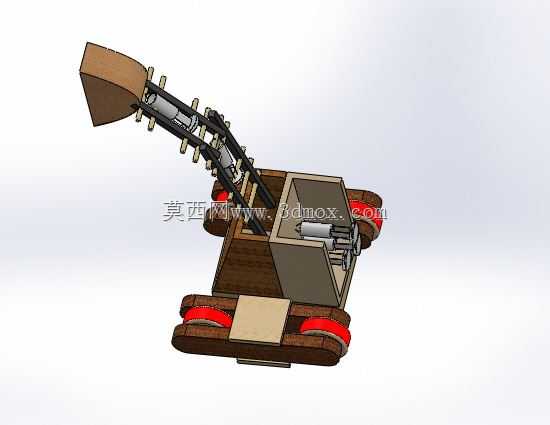

这款迷你挖掘机模型采用木质拼装结构设计，整体还原了真实挖掘机的核心运动逻辑，可作为工程机械原理教学的具象演示载体，也能用于青少年科创教育的结构认知教具，帮助学习者快速理解土方作业设备的运动传递关系。从结构布局来看，模型还原了履带式行走底盘的支撑逻辑，两侧的轮组模拟真实挖掘机的履带承重轮，底盘上部设置回转支撑结构，可实现上部工作装置的水平回转，匹配真实设备的作业范围覆盖需求。工作装置部分复刻了动臂、斗杆、铲斗的铰接结构，各铰接点预留转动间隙，可模拟真实挖掘作业中的抬臂、收斗、卸料全流程动作，各杆件的长度比例参考微型挖掘机的作业半径参数设置，保证动作演示时的运动轨迹与真实设备一致，不会出现运动干涉问题。设计过程中优先考虑拼装的可实现性，所有木质构件采用平板切割加工工艺即可生产，无需复杂的曲面加工工序，各连接部位采用插接配合，减少额外紧固件的使用，降低拼装难度。底盘的轮组采用红棕色木质构件与主体浅木色形成区分，清晰标识行走系统的结构边界，上部机身的箱体结构模拟真实挖掘机的动力舱布局，预留的安装空间可后续加装小型驱动组件，拓展为可遥控的动态演示模型。从安装边界来看，模型整体尺寸控制在桌面级摆放范围，回转作业时的最大外伸尺寸不会超出常规课桌的使用边界，适合课堂教学场景下的分组演示使用。动臂的抬升角度范围参考真实设备的作业仰角设置，可模拟从地面挖掘到高位卸料的完整动作行程，铲斗的切削角度也做了还原，能够直观展示挖掘作业时的铲斗切入角度逻辑。不同于工业级挖掘机的厚重金属结构，这款木质模型在结构强度满足演示需求的前提下，尽可能简化了构件数量，每个部件的受力路径都做了优化，避免木质材料受力断裂的问题，铰接部位的接触面积做了加大处理，减少反复转动带来的磨损，延长模型的演示使用寿命。
