立式大豆香料去皮设备结构设计

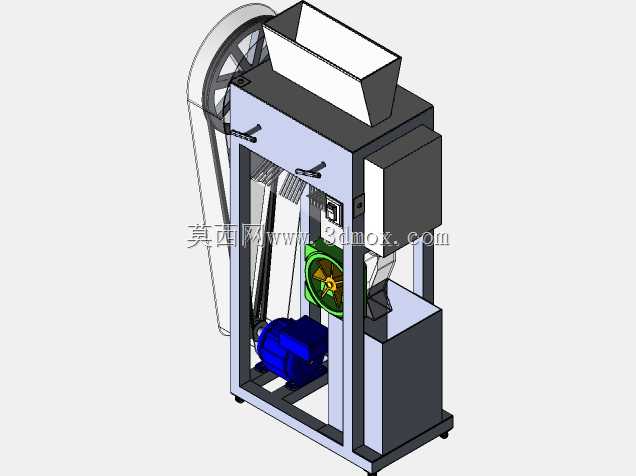

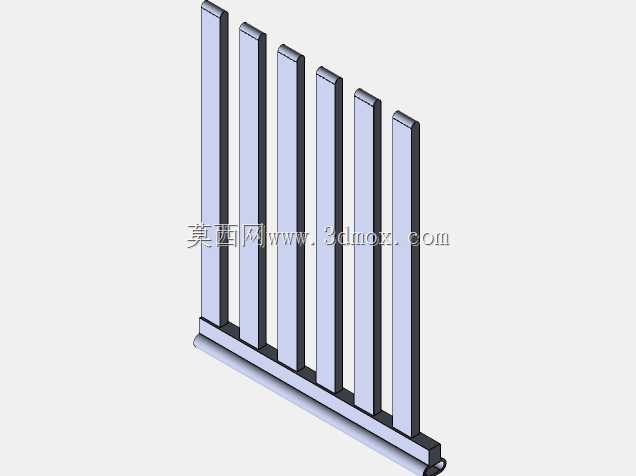

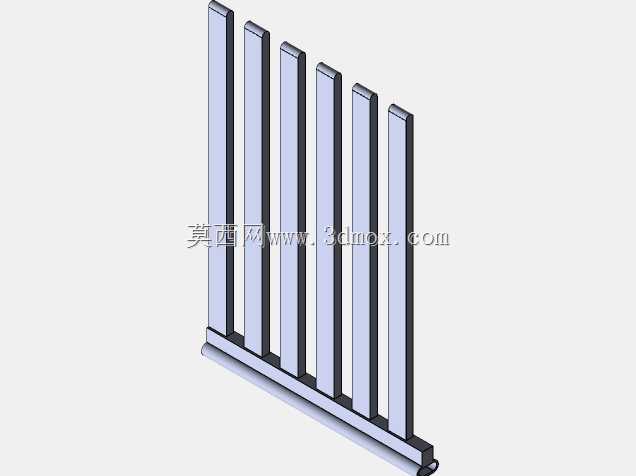

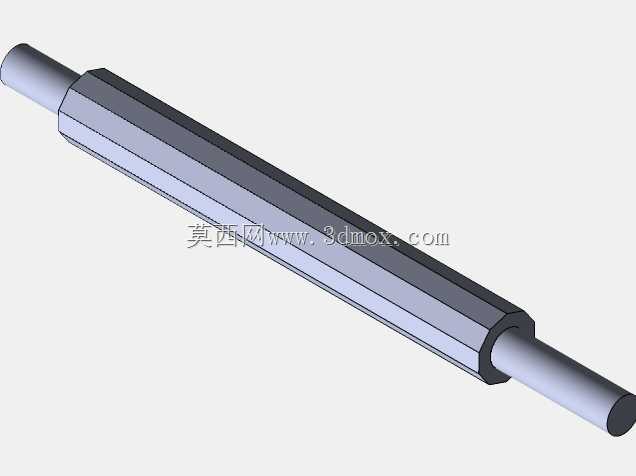

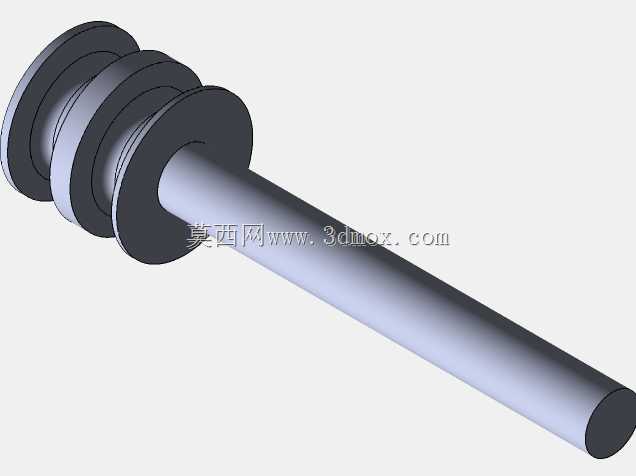

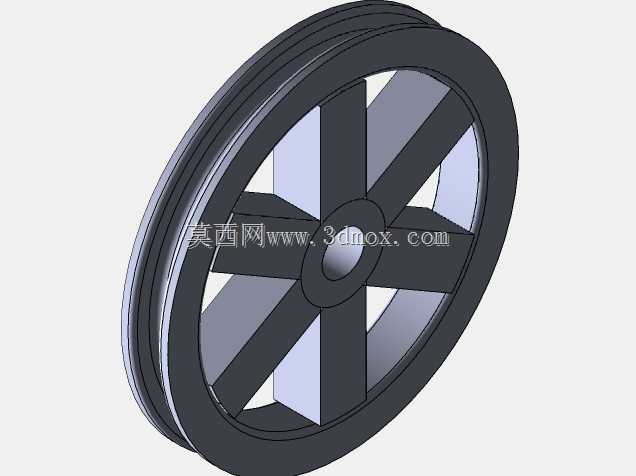

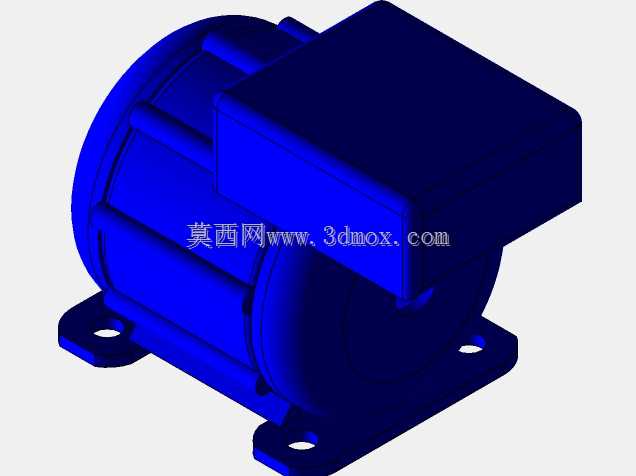

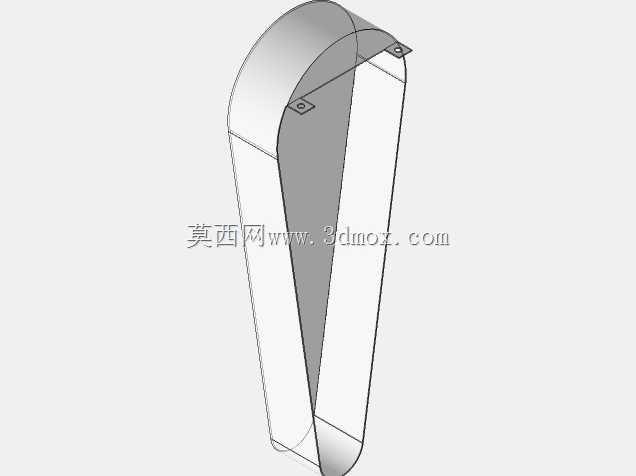

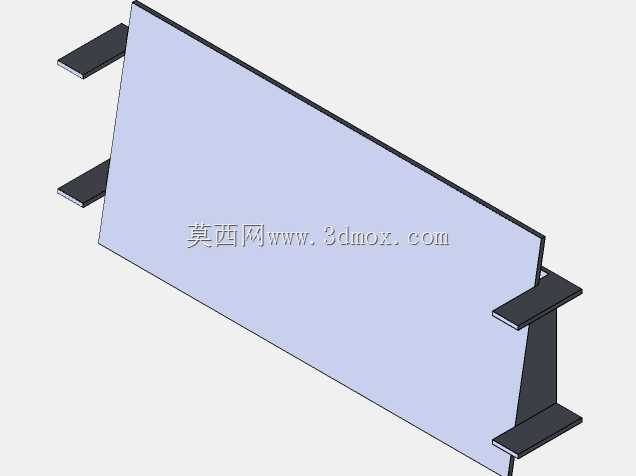

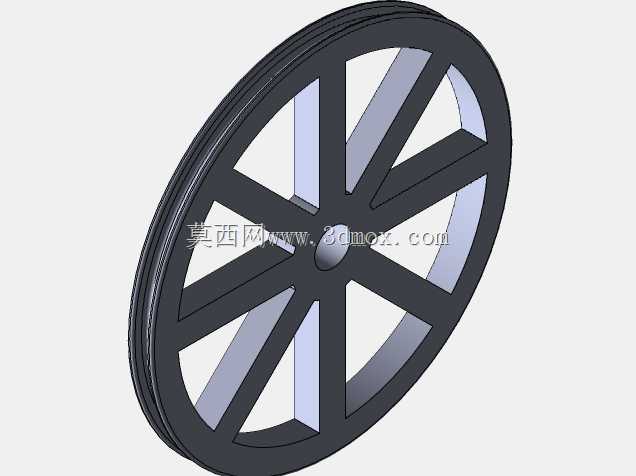

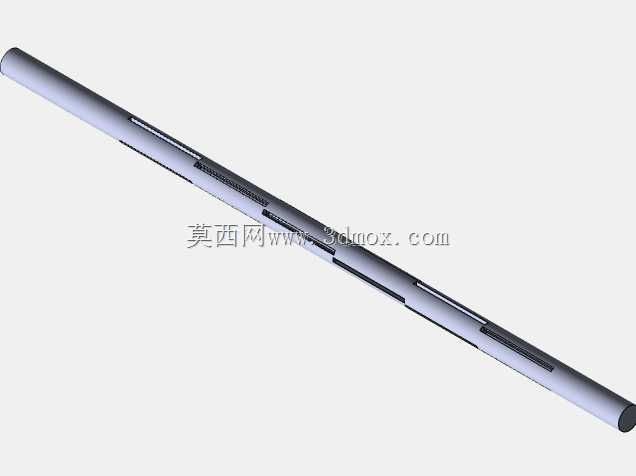

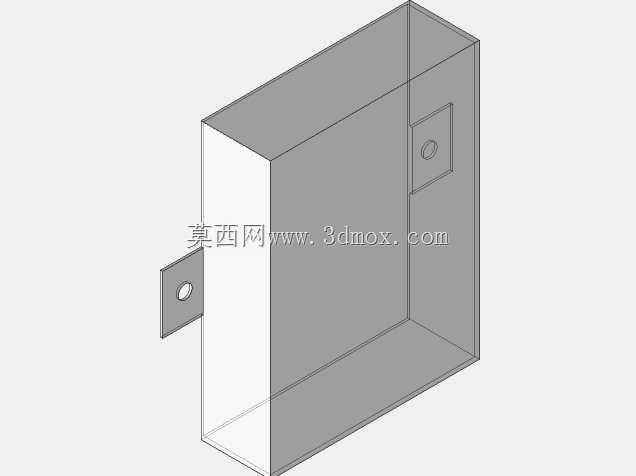

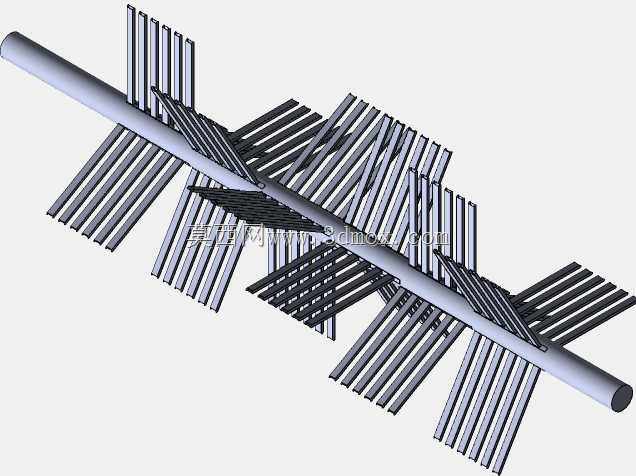

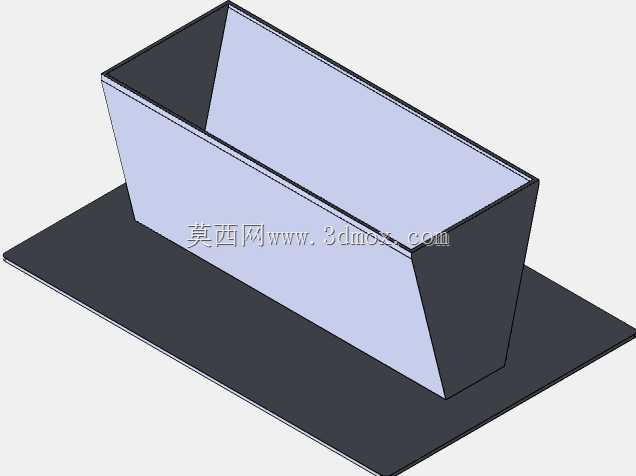

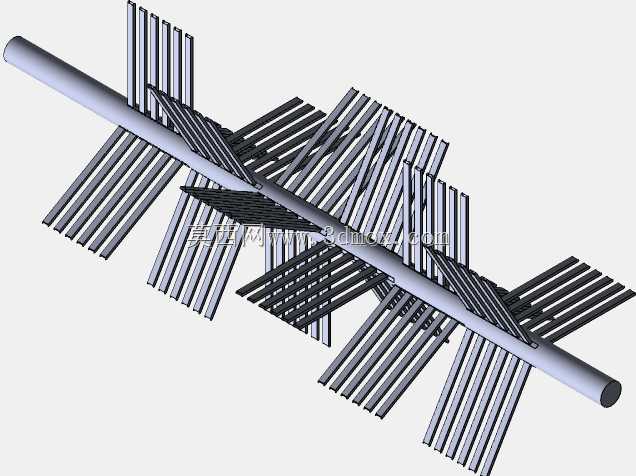

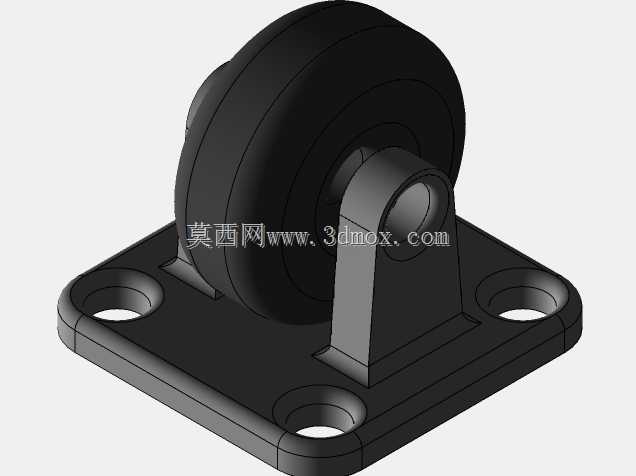

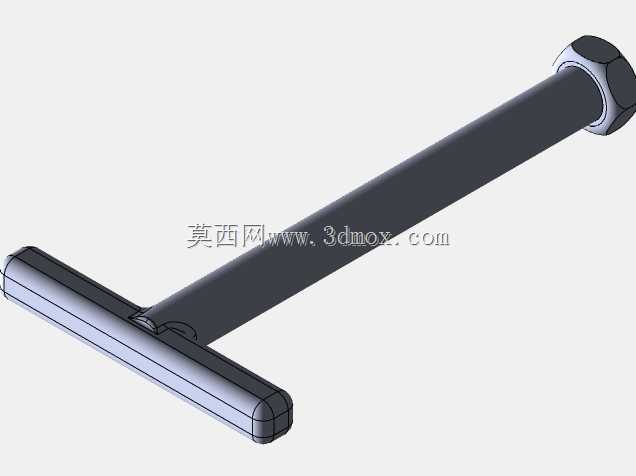

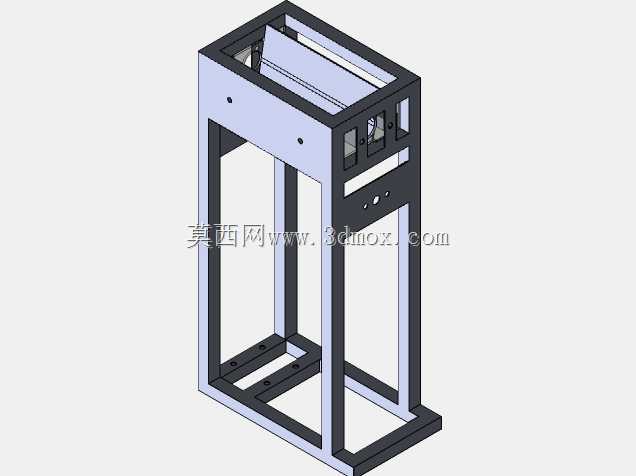

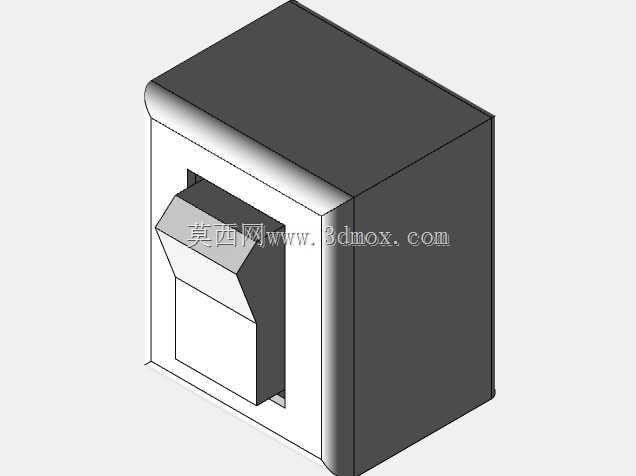

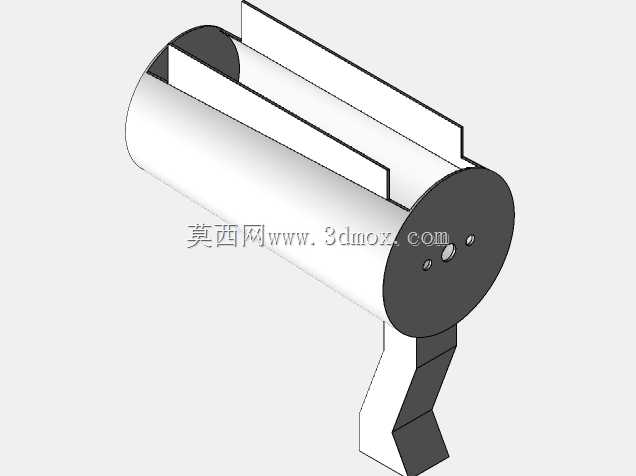

这款立式脱皮设备的结构设计，首先围绕杂粮与香辛料加工的中小批量生产场景展开，可覆盖大豆去皮、香辛料表皮脱除的作业需求，同时适配大田水稻的谷壳粗脱工序，适配小型粮油加工坊、调味品生产车间的工位布置需求。设备采用立式框架式承载结构，底部框架采用标准型钢焊接成型，底部预留可调脚轮安装位，既可以在固定工位完成调平安装，也能根据车间动线调整移位，整体安装边界控制在0.8米见方的占地范围内，高度方向不超过1.8米，不需要额外开挖地基，普通硬化车间地面即可放置使用，对厂房层高与地面承重要求较低。动力端采用底部侧置布局，电机安装在框架下部空腔内，通过带轮传动将动力传递至上部脱皮作业腔，带轮外侧设置全封闭防护壳，避免作业过程中杂物卷入传动部件，同时降低传动段的运行噪音。上部进料口采用扩口式溜槽设计，进料宽度适配人工倒料与小型输送机上料两种模式，不需要额外定制接料辅件，待加工物料从溜槽进入脱皮腔后，内部的摩擦辊与毛刷组件配合完成表皮搓脱，脱皮过程中通过调整侧部的锁紧手柄，可以改变摩擦组件的间隙，适配不同粒径的物料加工需求，避免间隙过小导致物料破碎率过高，或是间隙过大出现脱皮不净的问题。脱皮完成后的物料与表皮从下部出料口分流排出，设备侧部预留的电控安装位可以直接固定启停开关与过载保护模块，布线沿框架内侧的走线槽布置，避免外露线路被物料剐蹭损坏。从结构设计逻辑来看，这款设备没有采用复杂的多级传动结构，所有易损件均采用快拆式固定结构，日常更换毛刷、调整皮带张紧度不需要完全拆解设备框架，维护作业的操作门槛较低，适合非专业设备维护人员的日常保养。设备的外壳护板采用薄钢板折弯成型，通过螺栓固定在框架上，拆卸后可以直接观察内部传动与作业组件的运行状态，方便故障排查。针对脱皮作业中常见的粉尘外溢问题，上部进料腔与下部出料腔均设置了挡边结构，作业时可以在出料口外接简易集料袋，减少加工过程中的粉尘扩散，不需要额外配套大功率除尘设备即可满足小型加工场所的环保作业要求。
