H150型双齿数正时皮带传动轮结构

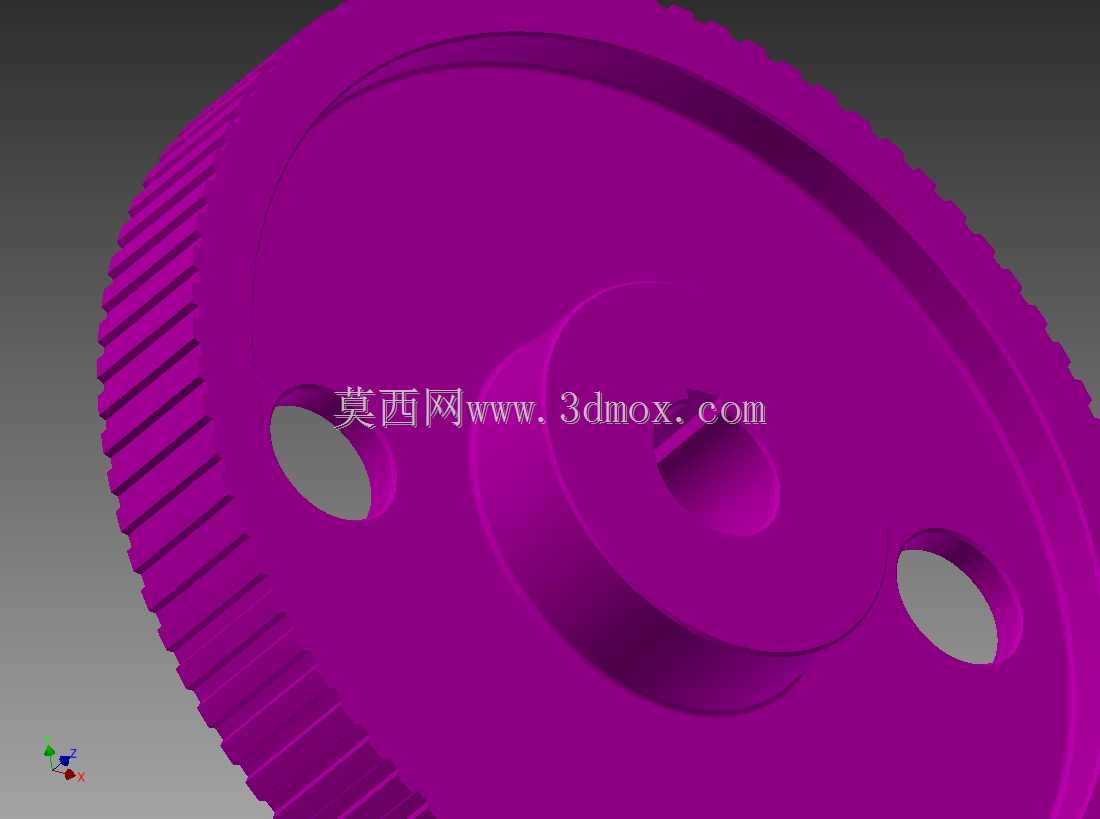

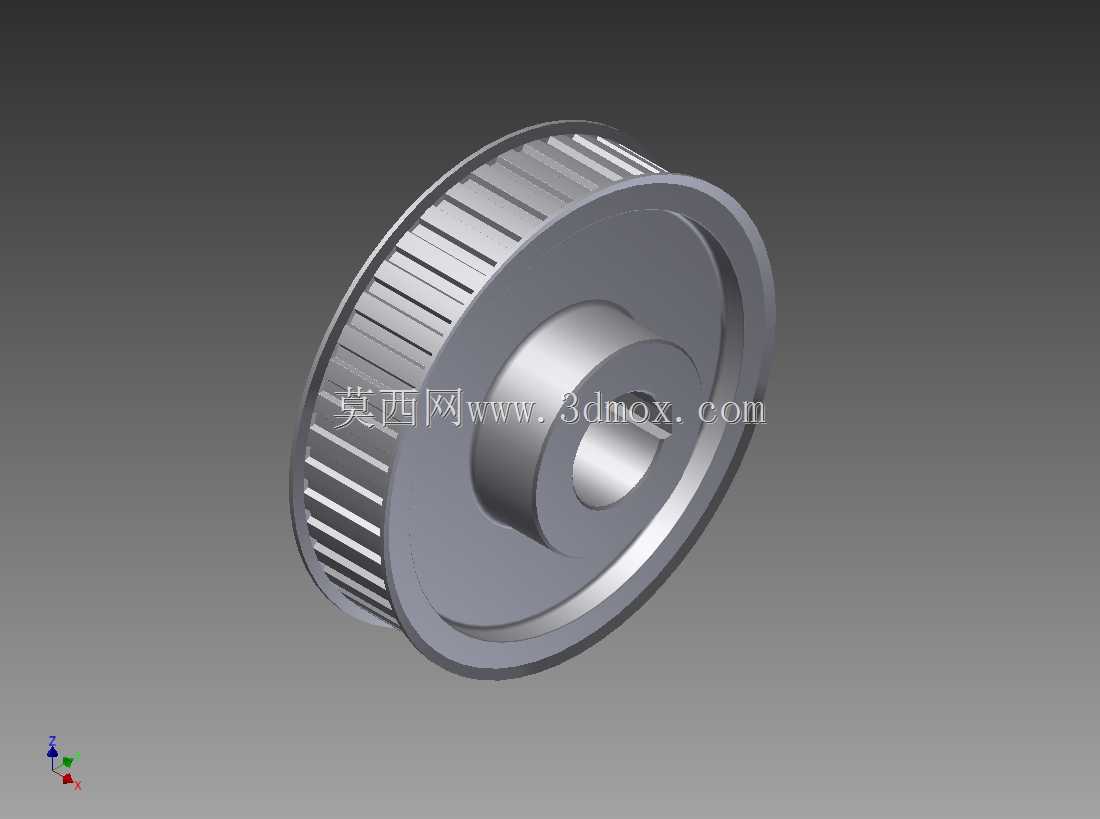

在各类需要精准同步传动的机械设备布局中，正时皮带轮的选型与结构设计直接决定了传动系统的传动精度、运行平稳性与长期使用寿命，这款H150规格的正时皮带轮，针对1/2英寸节距的同步带做了适配设计，轮齿的齿形轮廓完全匹配对应规格同步带的齿槽参数，能在传动过程中实现无滑差的同步动力传递，避免普通摩擦带轮传动存在的丢转、传动比失准问题。从结构设计逻辑来看，这款带轮采用了辐板式减重结构，轮辐上开设的两个对称通孔，一方面是为了降低带轮自身的转动惯量，让高速传动工况下的启停响应更迅速，减少传动系统的无效能耗，另一方面也能作为安装对位的辅助孔位，方便装配过程中快速调整带轮的周向安装角度，保证与配对带轮的齿位对齐。带轮中心的轴孔采用了带键槽的设计，通过平键连接实现与传动轴的周向固定，能可靠传递额定扭矩，避免带轮与轴之间出现相对转动，轴孔周边的凸台结构做了加厚处理，提升了轴孔位置的结构强度，能承受传动过程中皮带张紧带来的径向载荷，防止长期运行后轴孔位置出现变形、开裂问题。这款带轮适配的皮带宽度为38.1mm，轮缘的挡边高度经过校核，能在皮带运行出现小幅窜动时限制皮带的轴向位移，避免皮带从带轮上脱出，双齿数的设计对应不同传动比的配对需求，44齿与84齿的参数组合能覆盖多数中小功率同步传动场景的减速比要求，不管是用在轻工自动化设备的动力传输工位，还是小型内燃机的正时传动系统，亦或是纺织机械、印刷设备的同步送进机构中，都能满足精准传动的使用需求。在安装边界上，这款带轮的轴向尺寸经过优化，不会占用过多的安装空间，轮体的端面跳动与径向跳动公差都控制在同步带传动的标准要求范围内，装配时只要保证两带轮的端面共面、皮带张紧力调整到合理区间，就能实现长时间低噪音的稳定运行，轮齿的表面粗糙度也做了对应处理，能减少与皮带齿面的摩擦磨损，延长同步带的更换周期。
