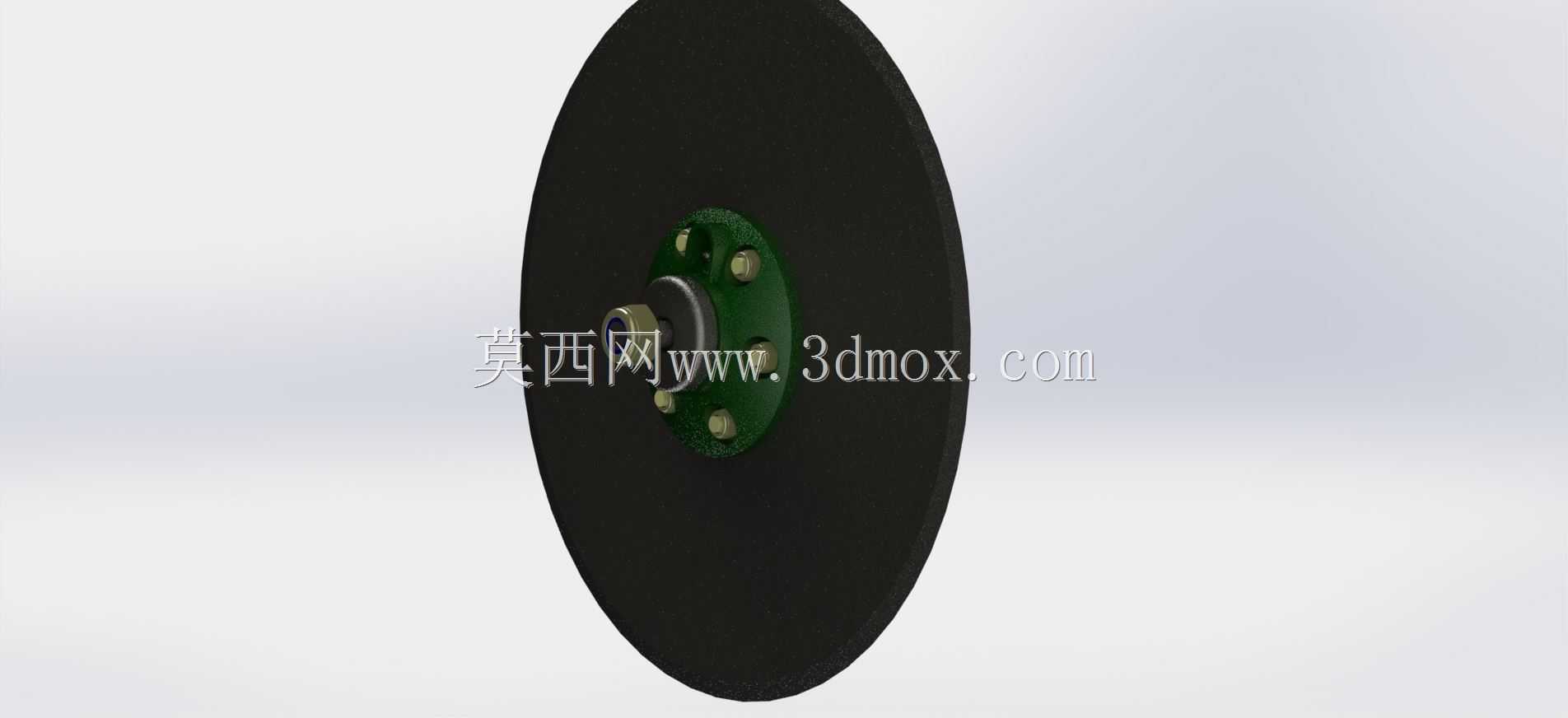

带安装孔位绿色法兰端盖结构

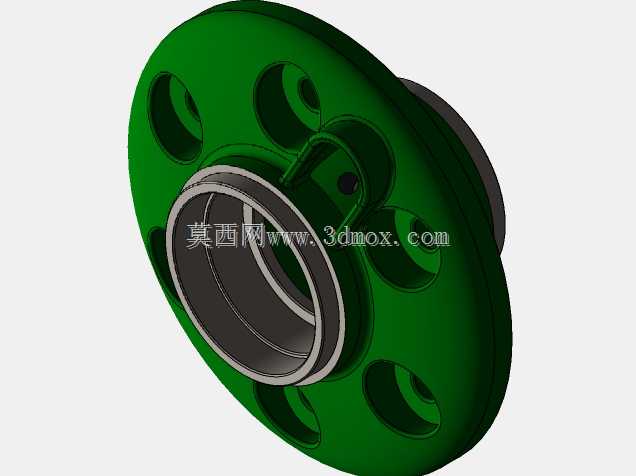

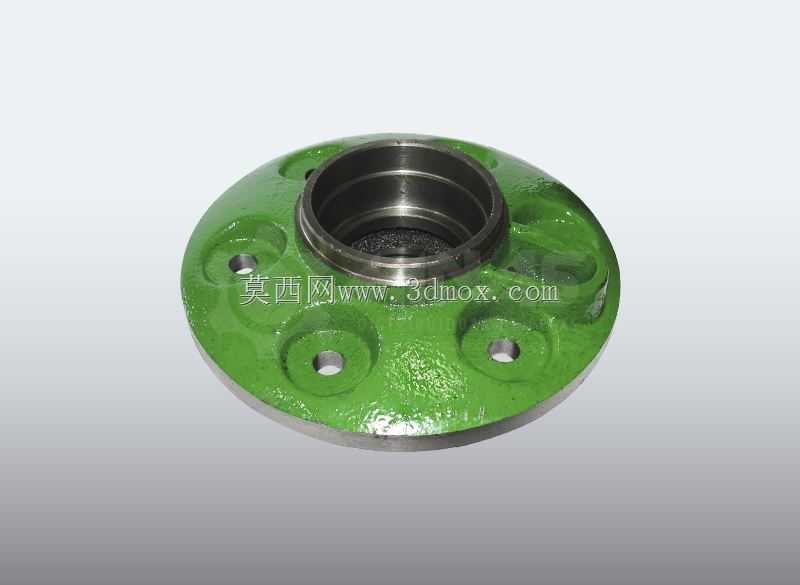

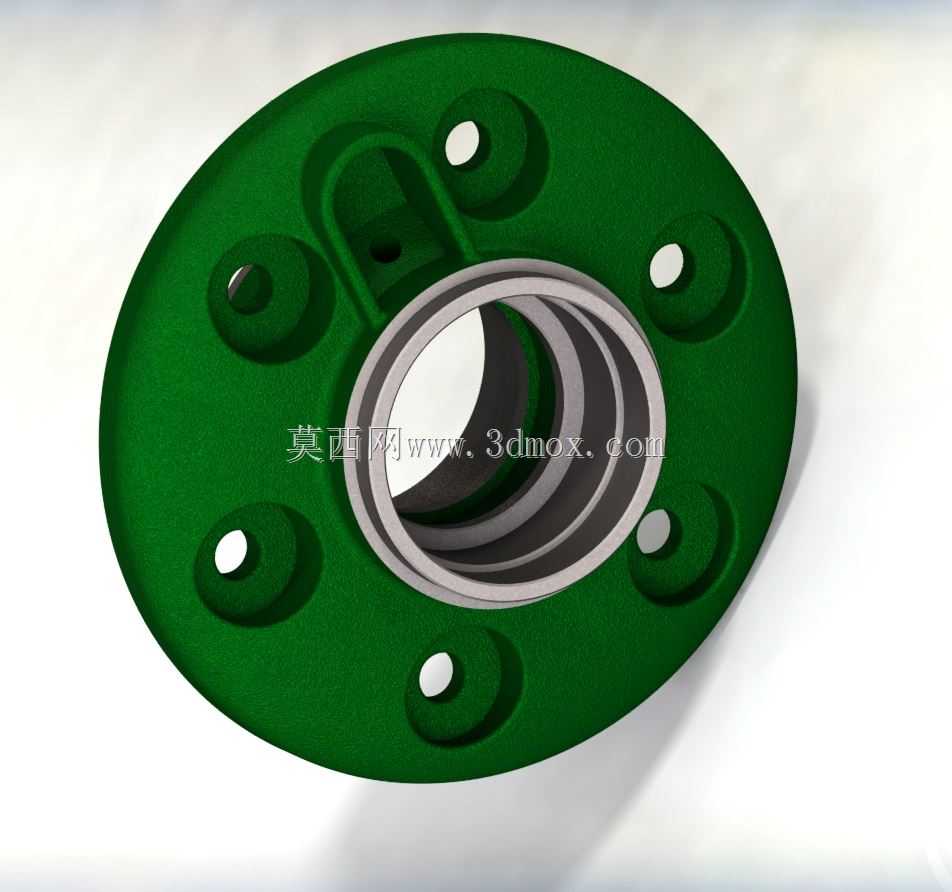

这类带周向均布安装孔的法兰端盖，常应用在泵体、减速箱、回转支承组件的端部，承担轴向定位、腔体密封、轴承外圈限位的多重作用，是传动设备、流体输送设备里很常见的端部固定零件。从结构设计来看，端盖主体采用圆盘式布局，中心设置阶梯式通孔，用来适配穿过的轴件或者嵌套密封组件，孔壁的多层阶梯结构可以分别适配骨架油封、防尘圈、轴承外圈的安装定位，不同阶梯的直径差形成的台肩，能给密封件提供稳定的轴向压紧面，避免设备运行过程中密封件移位导致的漏油、进灰问题。端盖盘面周向均匀分布6个沉头安装孔，沉孔结构可以让紧固螺栓的头部完全沉入盘面以下，不会突出端盖表面，既避免螺栓头和周边转动部件发生刮碰，也能让端盖安装后外侧表面保持平整，方便后续加装防尘罩或者外接其他辅件。盘面靠近中心孔的位置设置了局部凸起的加强筋结构，这个结构是针对端盖受力集中区域做的补强，因为设备运行时中心孔位置会承受轴系传递的径向跳动载荷、腔体内压带来的轴向推力，局部加厚加筋可以在不整体增加端盖厚度、不额外增加零件重量的前提下，提升中心区域的结构刚性，避免端盖受载后发生形变导致密封失效。端盖和设备腔体贴合的安装面做了精平处理，平面度控制在合理公差范围内，安装时配合密封垫片就能实现腔体的静态密封，防止内部润滑油泄漏或者外部杂质进入腔体内部。从安装边界来看，这类端盖的外径尺寸和安装孔的孔位分度圆，是和对应设备的腔体端面安装尺寸完全匹配的，安装时不需要额外做适配加工，直接用对应规格的内六角螺栓穿过沉孔拧紧在腔体端面的螺纹孔上即可，沉孔的深度刚好容纳螺栓头，拧紧后螺栓头端面和端盖外表面齐平，不会占用额外的外部安装空间。设计这类零件的时候，需要重点核算几个核心参数：一是中心阶梯孔各段的同轴度，要保证和轴系的回转中心重合，不然会导致密封件偏磨，缩短密封使用寿命；二是安装孔的位置度，要和腔体端面的螺纹孔位完全对应，避免安装时出现螺栓无法穿入的问题；三是加强筋的厚度和过渡圆角，要避免应力集中，防止设备长期受交变载荷时在筋根位置出现裂纹。另外盘面的减重凹腔设计，是在保证结构强度的前提下去除多余的材料，降低零件的整体重量，对于批量应用的设备来说，能有效控制材料成本，同时也减少了设备整体的无效负载。这类端盖的表面做了喷塑处理，绿色的涂层一方面可以提升零件的防锈耐腐蚀能力，适配车间多油污、多潮气的工作环境，另一方面也能和设备其他部件做颜色区分，方便日常设备巡检时快速识别端盖的安装位置，检查是否存在松动、渗油的问题。
