集成保险丝船型开关的AC输入电源插座

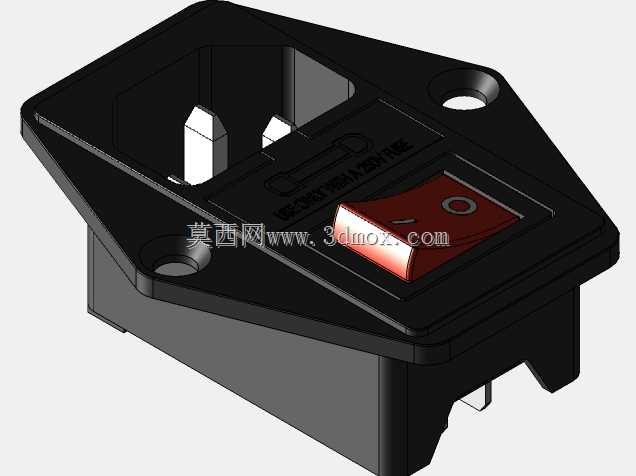

这款集成式交流电源输入组件，是各类台式工业设备、小型机电装置、测试仪器、桌面型工控终端上最常用的市电接入部件，日常做设备结构布局时，这类三合一集成件的选型直接关系到整机后部面板的开孔复杂度、布线效率与后期维护便捷性。不同于单独设置插座、开关、保险丝座的分体方案，这款集成件将三个功能模块整合在同一塑壳基座内，面板端直接外露国标三孔AC插孔、带标识的红色船型翘板开关，保险丝仓隐藏在开关与插孔之间的塑壳凹槽内，更换保险丝时无需拆开设备整机外壳，直接从外部用一字起撬开仓盖即可完成熔芯更换，大幅降低售后维护的拆机成本。从安装边界来看，这款插座采用带两个固定安装耳的法兰式结构，两个安装孔分布在基座对角位置，适配设备后部金属或塑料面板的沉头螺丝固定，安装时仅需在面板上开出对应基座轮廓的方孔，将插座从外侧嵌入后拧入两颗固定螺丝即可完成面板端固定，无需额外设计复杂的卡扣或者压片结构，基座背部的插片接线端采用标准间距设计，适配常规6.3mm规格的冷压接线端子，布线时直接将火线、零线、地线的端子插接到对应引脚即可，相比分体式部件减少了多组跨接导线的使用，也降低了内部布线凌乱带来的绝缘风险。功能设计上，船型开关直接串联在火线回路中，开关拨到“O”档时直接切断后端设备的火线输入，拨到“I”档时回路导通，保险丝串联在开关后端的火线上，当后端设备出现过流、短路故障时，熔芯快速熔断切断供电，避免故障扩大烧毁设备内部电路，同时接地引脚直接连通插座接地端与设备金属外壳，实现可靠的保护接地。做三维建模时，这款部件的细节还原需要重点关注几个公差配合点：首先是面板法兰与安装孔的位置度，要保证嵌入面板后安装耳与面板完全贴合，不会出现凸起或者缝隙；其次是船型开关的翘板摆动行程，建模时要预留出开关拨动时的活动间隙，避免装配后开关被面板卡住无法正常拨动；另外背部插片的伸出长度与间距要符合接插件通用规范，保证冷压端子插接后不会与设备内部其他结构件产生干涉。实际选型应用中，这类集成插座常见于小型激光设备、台式数控电源、实验测试仪器、桌面型3D打印设备、小型工控主机的后部面板，相比分体布置的三个独立部件，集成件的面板开孔数量从三个减少到一个，面板加工工序更少，装配时的接线工作量也降低近一半，同时整体外观更整洁统一，不会出现三个部件对齐偏差带来的外观瑕疵。塑壳部分采用阻燃PA材质建模时要注意拔模角度的设置，所有外壁的拔模方向统一朝向面板侧，保证注塑生产时可以顺利脱模，安装耳的位置做了加厚处理，避免拧固定螺丝时出现塑壳开裂的问题，插孔内部的保护门结构也在模型中做了还原，符合强电接插件的安全防护要求。
