燃油输送用Rite901机械式流量计结构

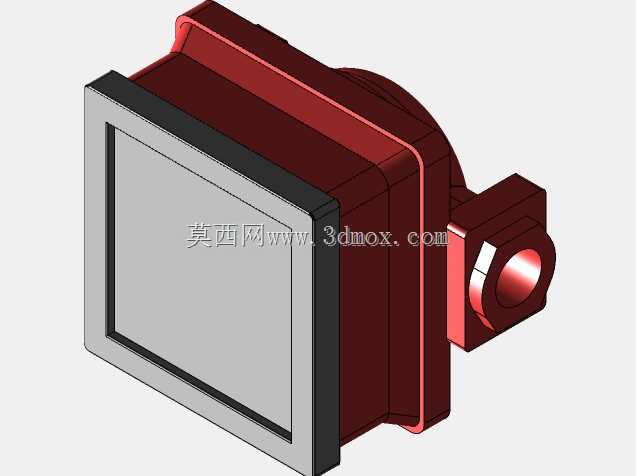

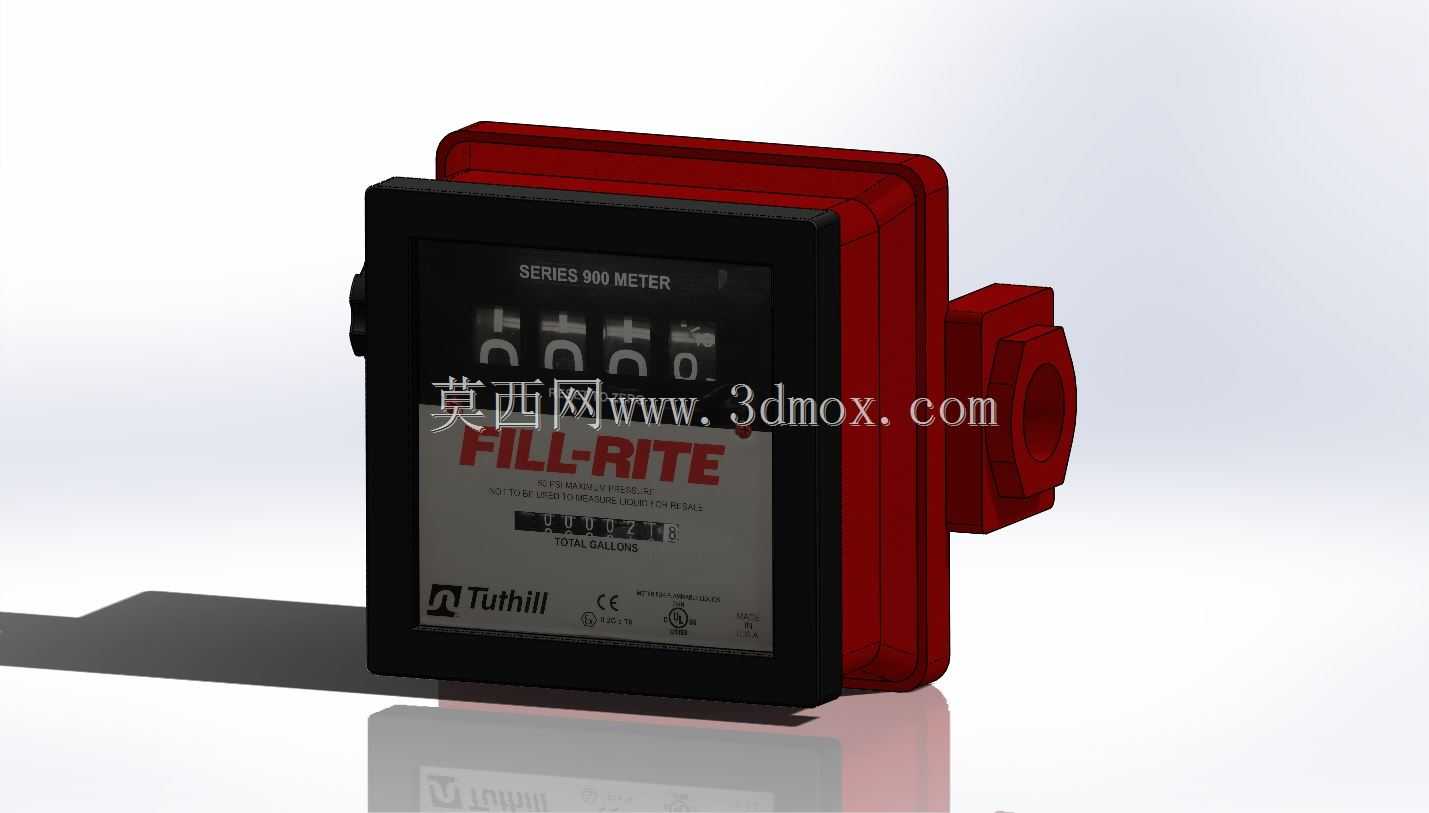

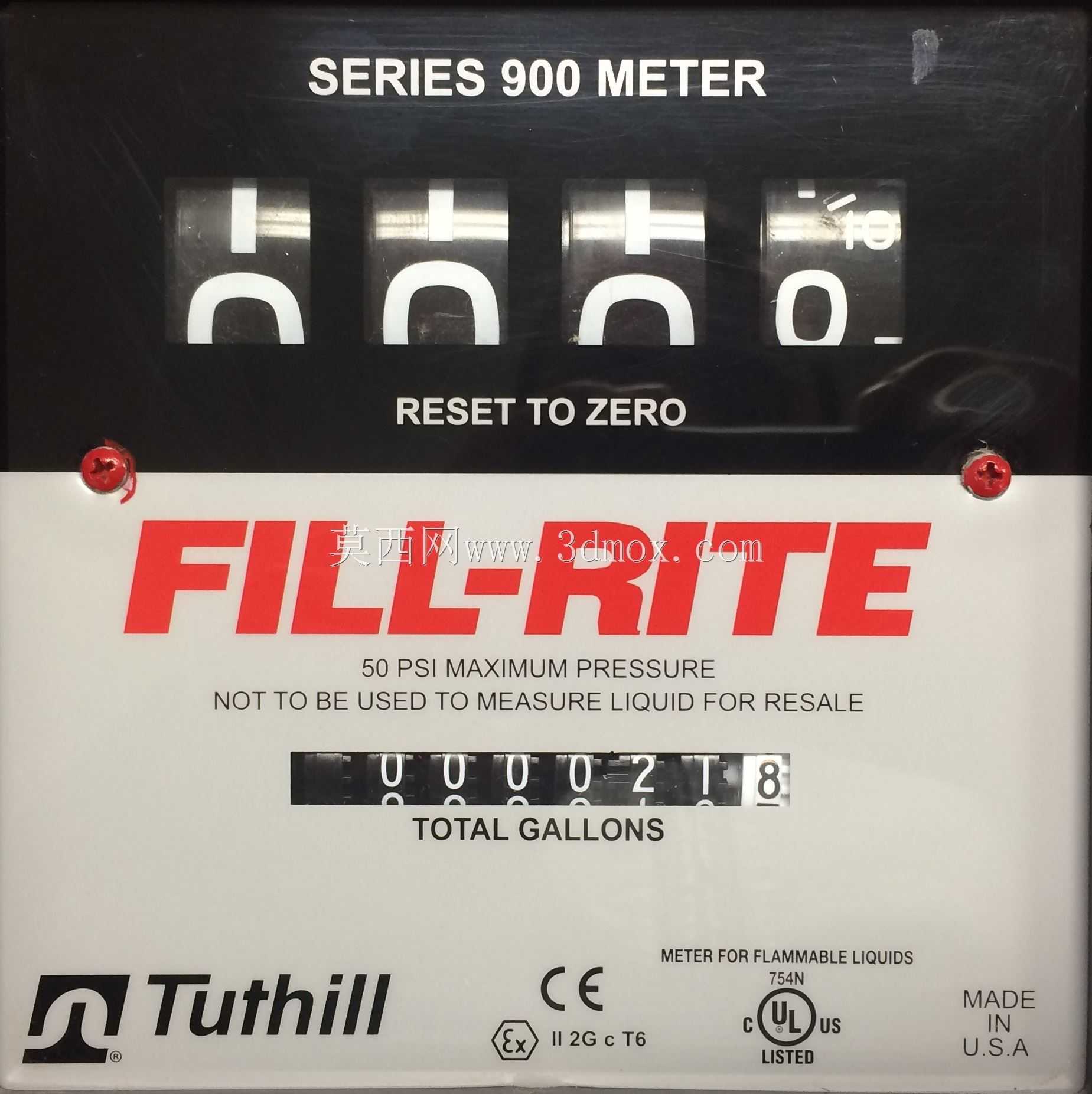

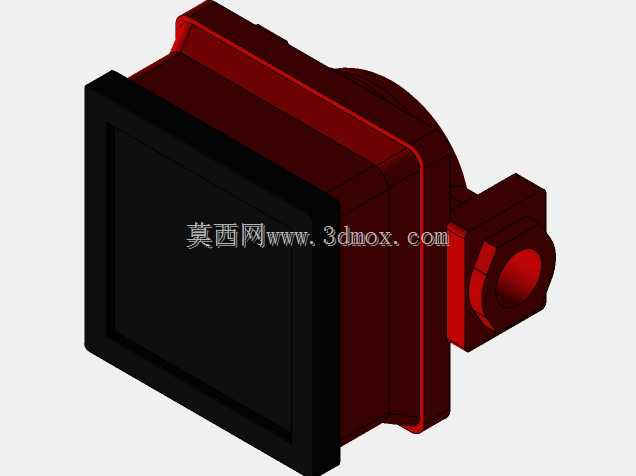

这款机械式流量计主要面向燃油加注、轻质油料输送的终端计量场景，常见于小型加油站、厂矿内部油料补给点、移动加油车、农用机械加油站点等场景，用来对柴油、汽油等轻质燃油的输送量做累计计量，不需要外接供电就能独立工作，对野外无供电的加油作业场景适配性很强。设备核心采用4轮式机械计数结构，计量精度控制在±2%区间，通过流体推动内部计量腔的转动部件，经齿轮减速机构带动字轮组转动，直接在正面显示屏区域输出累计流量数值，读数直观清晰，操作人员站在设备正前方1米范围内就能清晰读取累计数值，不需要额外的数显转换模块，结构可靠性远高于电子类计量仪表，在多尘、潮湿、温差大的户外作业环境下长期使用也不容易出现故障。建模阶段严格按照1:1比例还原实物结构，所有安装接口的尺寸边界都做了精准复刻，设备进出油口采用1.5英寸NPT螺纹接口，适配市面上主流的加油管路连接标准，安装时不需要额外做转接件加工，直接和同规格的输油管路旋合就能完成装配，设备整体的安装边界尺寸紧凑，红色壳体部分为流体过流腔，黑色正面端盖集成计数显示模块，安装时只需要预留出正面端盖的操作空间，就能完成读数、清零等日常操作，不需要在设备两侧预留额外的维护空间。设计上充分考虑了现场使用的抗磕碰需求，壳体采用加厚的铸铝材质结构，外部喷涂红色防护涂层，既可以抵御油料的腐蚀，也能承受加油作业过程中软管拖拽、工具磕碰的外力冲击，正面的计数模块采用密封结构，防止油料蒸汽、外界水汽进入计数腔造成齿轮卡滞，设备整体的耐压等级满足150PSI的工作压力要求，适配常规重力加油、泵压加油的输送压力工况，不会出现壳体渗漏、计数失准的问题。在做加油系统集成设计时，这款模型可以直接导入总装配体中做管路干涉检查，提前核对安装空间、接口匹配度，避免现场安装时出现管路错位、操作空间不足的问题，对做小型加油站点设备布局、移动加油车改装、油料输送系统设计的结构工程师来说，能大幅减少前期测绘的工作量，直接基于模型做管路走向设计、安装支架设计，提升整体设计效率。
