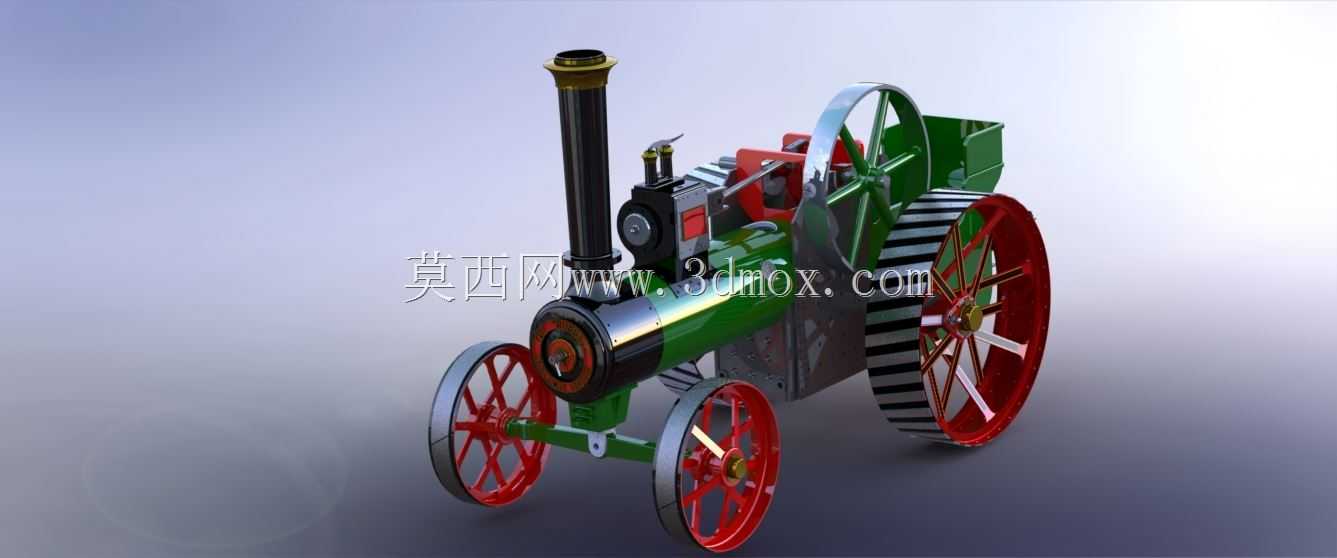

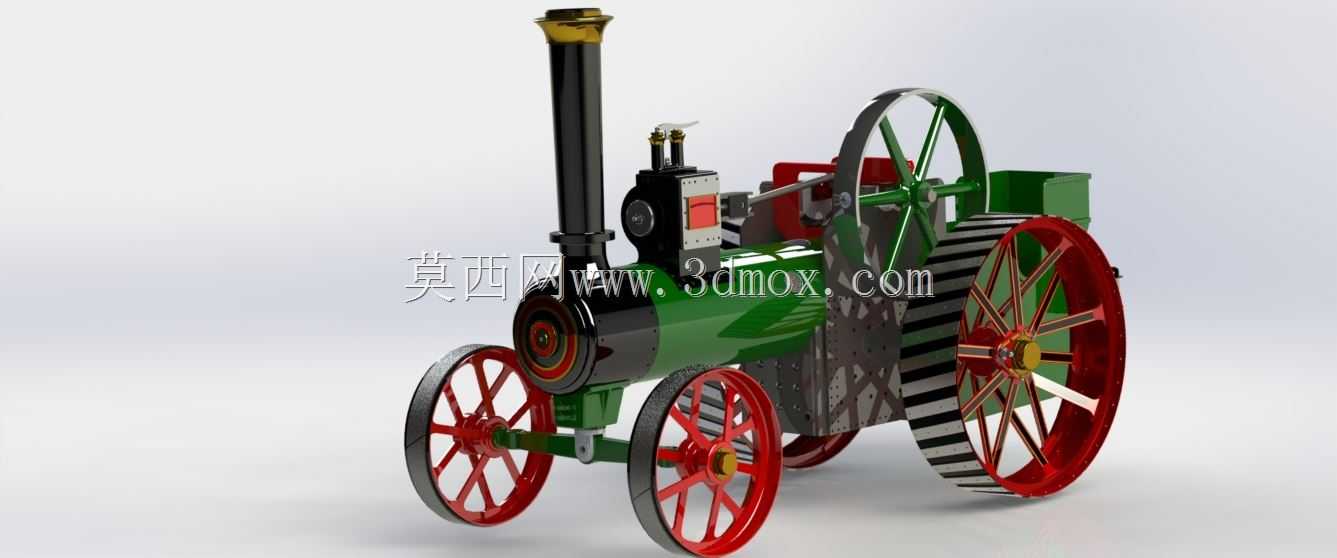

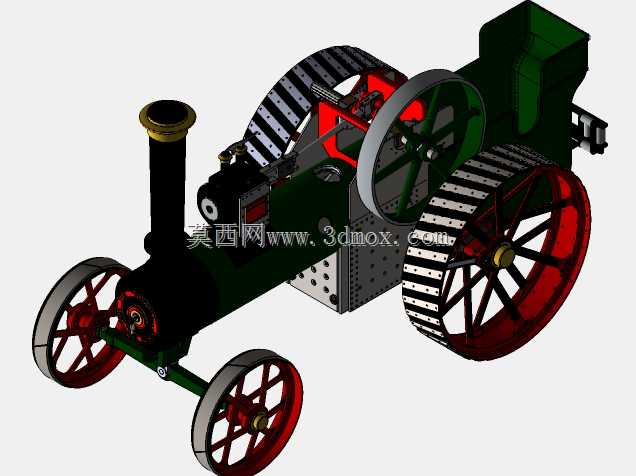

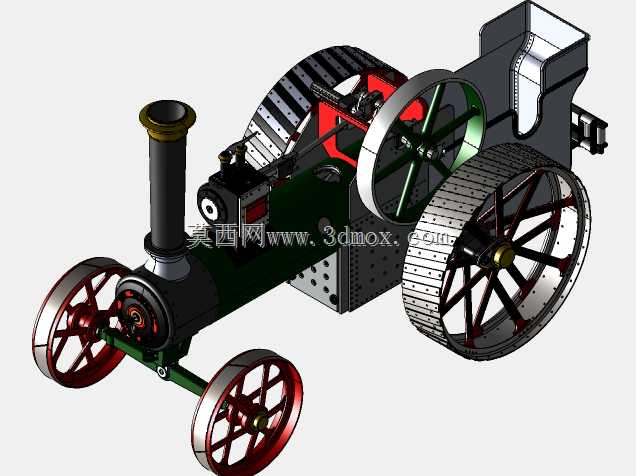

4英寸比例复古Burrell牵引动力装置

这款缩比牵引动力装置的设计，最初是面向老式蒸汽动力机械的结构复原与教学演示场景，在农机发展史科普、复古机械爱好者收藏、机械原理教学展示领域都有实际应用价值。不同于大尺寸的实机复原作品，4英寸的比例设定，刚好适配桌面展示、教学教具的摆放需求，整体安装边界控制在常规展示台的承载范围内，不需要额外预留过大的操作空间，也方便爱好者进行细节组装与结构调试。从实际功能还原角度看，设计过程中完整保留了Burrell牵引机的核心动力传递逻辑，立式锅炉的蒸汽输出路径、曲柄连杆的往复运动转换、轮组的差速传动结构都做了等比例复刻，没有因为缩比简化核心传动关系，能够直观展示早期蒸汽牵引设备的动力输出原理。设计思路上优先保证结构的可动性与装配合理性，所有配合面都预留了缩比模型对应的公差余量，烟囱、飞轮、轮辐这些外露特征完全遵循实机的结构比例，红绿配色的外观还原也贴合早期农用牵引设备的涂装特征，既保证结构演示的准确性，也兼顾了外观的还原度。在结构细节处理上，大尺寸驱动轮的防滑条纹、前轮的转向连接结构、锅炉顶部的阀门组件都做了独立建模，没有采用一体化简化设计，方便后续进行3D打印或者机加工制作时，拆分零件进行加工，也能让学习者清晰识别每个部件的实际功能。轮组的安装位置经过反复校核，保证整体重心落在前后轮的支撑范围内，静态展示时不会出现倾翻问题，传动部件的配合间隙经过调整，手动拨动飞轮时可以带动整套传动结构顺畅运转，不会出现卡滞或者干涉的情况。这类缩比动力模型的应用场景并不局限于静态展示，在机械原理课程中，可以作为蒸汽动力传动的具象教具，让学习者直观理解热能转换为机械能的完整路径，也能为复古机械爱好者提供可组装、可调试的结构参考，相比平面图纸更能直观展现早期牵引设备的结构巧思。设计过程中没有刻意添加冗余的装饰部件，所有外露结构都对应实机的实际功能部件，避免为了视觉效果添加无意义的结构，保证模型的工程参考价值。
