Burrell牵引发动机后轮结构设计

　　在老式牵引动力设备的行走系统设计中，后轮作为核心承载与传力部件，需要同时兼顾大载荷承载、动力传递、复杂路况适配的多重需求，这款Burrell牵引发动机后轮的结构设计，完全围绕老式蒸汽牵引设备的实际作业工况展开。从实际应用场景来看，这类后轮主要配套于小型牵引发动机，多用于厂区内重型物料短途转运、小型工程作业的动力牵引，也可适配老式复古动力设备的修复与复刻项目，作业场景多为非硬化铺装的厂区路面、田间土路，需要承受设备自身整备重量加上牵引载荷的复合作用力，同时还要传递发动机输出的扭矩，驱动设备行进。

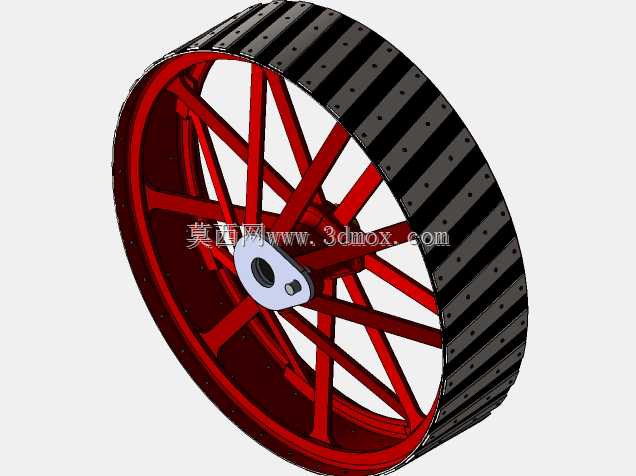

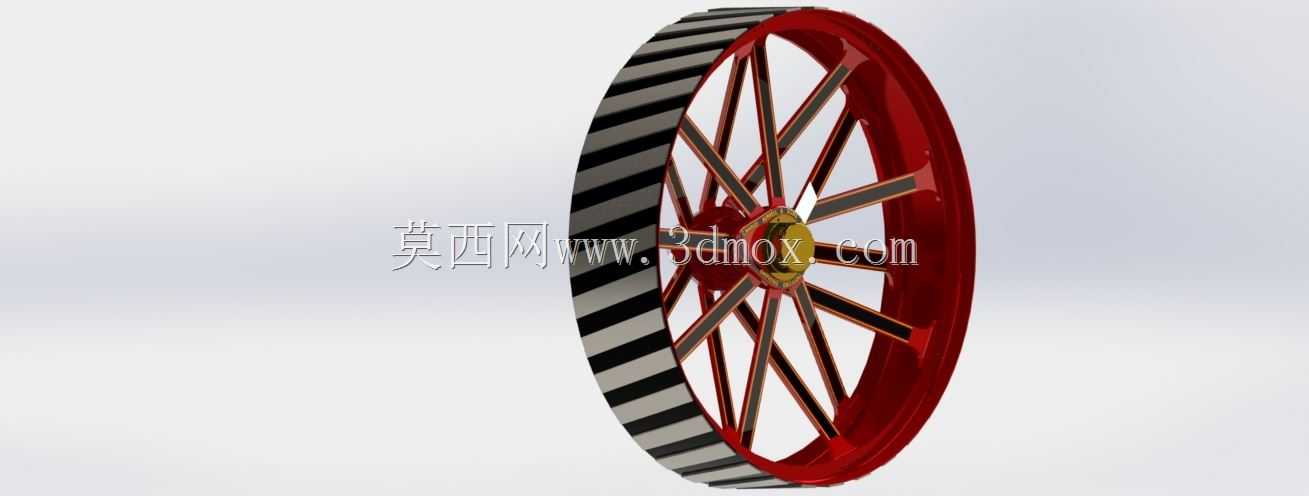

　　从功能特性来看，该轮组采用多辐条对称式结构，轮辐采用变截面设计，靠近轮毂位置的截面尺寸更大，向轮辋方向逐步收窄，这种设计能够在保证整体结构强度的前提下，尽可能降低轮体自身重量，减少行走系统的转动惯量，提升动力传递效率。轮毂位置集成了动力连接接口，能够与驱动半轴实现可靠配合，端面设置的定位销孔可以保证轮体与半轴的同轴度，避免运转过程中出现径向跳动，降低连接部位的磨损速率。轮辋部位采用加厚设计，能够适配实心橡胶轮胎或者老式铁制轮缘，在硬质路面作业时可以加装橡胶衬层降低行驶震动，在泥泞路面作业时可以更换带抓地齿的轮缘结构，提升非铺装路面的通过能力。

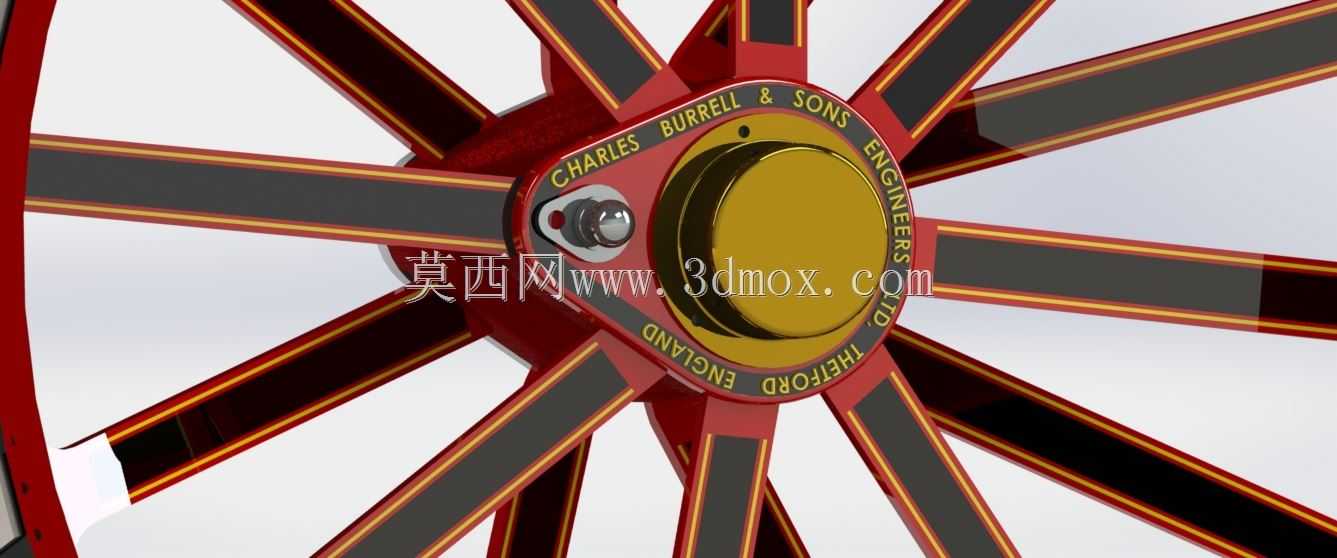

　　设计思路上，首先围绕承载需求做受力校核，轮辐的数量与排布角度经过受力仿真验证，多根辐条沿轮毂周向均匀分布，能够将轮辋承受的地面反作用力均匀分散到轮毂连接部位，避免局部应力集中导致的辐条断裂问题。轮毂中心的轴承安装位预留了足够的配合公差，能够适配标准规格的圆锥滚子轴承，既可以承受径向的载荷，也能承受设备转向时产生的轴向作用力，保证轮体运转的平顺性。轮体上的标识区域采用嵌入式结构设计，既保留了老式牵引设备的复古外观特征，也不会因为标识凸起造成应力集中，影响轮体的结构强度。

　　从安装边界与尺寸参数来看，该轮体的安装定位基准为轮毂中心的半轴配合孔，配合孔的直径与半轴尺寸采用过渡配合，安装时通过端面的锁紧螺母实现轴向固定，轮体的轴向安装空间需要预留足够的余量，保证轮体转动时不会与车架、制动部件发生运动干涉。轮辐的外边缘到轮毂中心的距离即轮体的有效半径，决定了设备的最小离地间隙与传动比，在配套设计时需要结合发动机的输出扭矩、设备的设计行进速度匹配对应的轮径，避免出现动力不足或者行驶速度不达标的问题。轮体的总宽度需要匹配轮轴的安装跨距，保证两侧轮体的轮距符合设计要求，提升设备行驶时的稳定性，尤其是在牵引重载时，合理的轮距能够避免设备出现侧翻风险。

　　在细节结构处理上，所有辐条与轮毂、轮辋的连接位置都做了圆弧过渡处理，消除了直角连接带来的应力集中点，能够有效提升轮体的抗疲劳寿命，在长期承受交变载荷的工况下，减少连接部位开裂的风险。轮毂上的注油孔位置正对轴承安装腔，能够在日常维护时直接向轴承部位加注润滑脂，不需要拆解轮体即可完成保养作业，降低了设备的维护难度。轮辋与轮辐的连接部位采用满焊结构处理，焊接位置做了打磨平整处理，既保证了连接强度，也避免了焊接凸起带来的动平衡问题，轮体在加工完成后需要做动平衡校正，保证高速运转时不会出现异常震动，减少轴承与半轴的额外磨损。
