立式锥底搅拌储料罐体结构设计

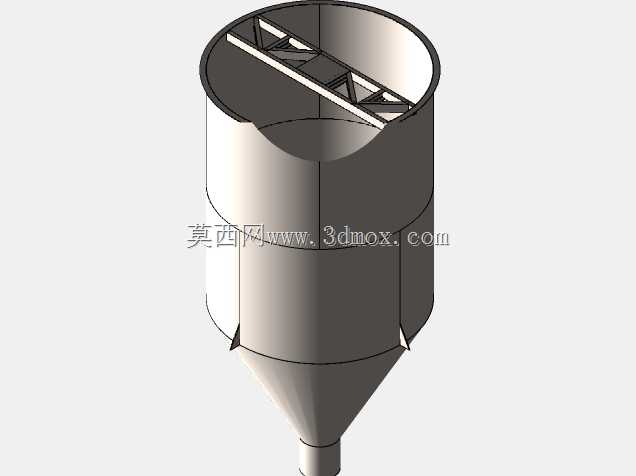

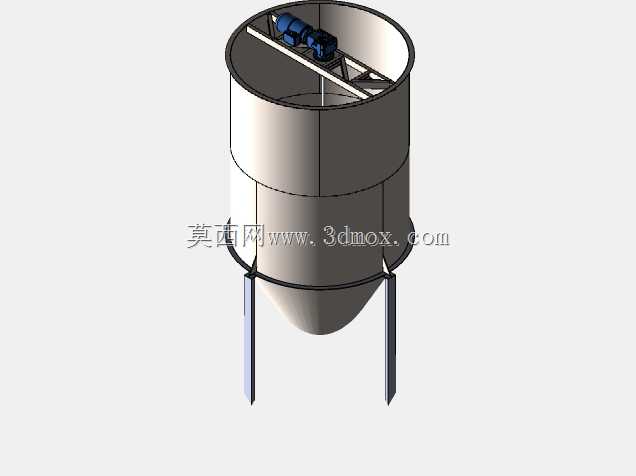

在粉体加工、浆料混合、散料暂存的生产场景里，这类立式锥底带搅拌的储料罐体是衔接上下游工序的核心中转设备，不管是食品行业的粉料调配、建材行业的浆料缓存，还是环保领域的药剂混合，都能见到这类结构的应用。从实际使用需求出发，设计时首先要考虑物料的流动性，锥底段的锥角取值不能照搬通用参数，要结合存储物料的安息角调整，避免物料在锥段架桥、挂壁，出料口的尺寸也要匹配后续输送设备的进料口径，保证排料顺畅不堵料。罐体上部的直筒段主要承担储料容积的功能，筒壁厚度要根据满载工况下的静压力、搅拌作业带来的动载荷综合计算，还要预留人孔、观察口、进料接口的安装位置，顶部的横梁结构专门用来承载搅拌驱动组件，横梁的抗弯强度要满足搅拌电机满负荷运行时的振动载荷，避免运行过程中出现横梁形变导致搅拌轴偏心的问题。支撑腿的布置采用三点均布或者四点对称的形式，要核算单根支腿的承重能力，同时要考虑安装地面的平整度要求，支腿底部要预留地脚螺栓的固定孔位，保证设备运行时的稳定性，避免搅拌作业产生的共振传导到周边设备。搅拌组件的安装位置要兼顾搅拌覆盖范围，搅拌轴的长度要延伸到锥底段上部，保证罐内物料不会出现搅拌死角，桨叶的形式要根据物料特性选择，针对高粘度物料要选用大直径低转速桨叶，针对低粘度散料混合可以选用小直径高转速结构。设计建模时要重点校核各连接部位的密封结构，尤其是搅拌轴穿过罐顶的位置，要预留密封件的安装空间，避免粉尘或者浆料泄漏，罐体的焊缝位置要做圆滑过渡处理，减少物料挂壁的可能，同时也方便后期设备的清洁维护。整个罐体的外形尺寸要匹配车间的安装空间，顶部要预留搅拌电机的检修空间，锥底下方要留出出料阀门、输送设备的安装余量，避免后期安装时出现空间干涉的问题。
