两立方卧式储液罐体带爬梯支架结构

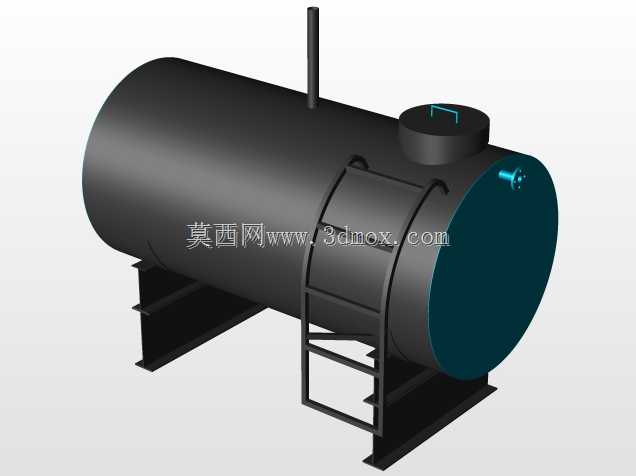

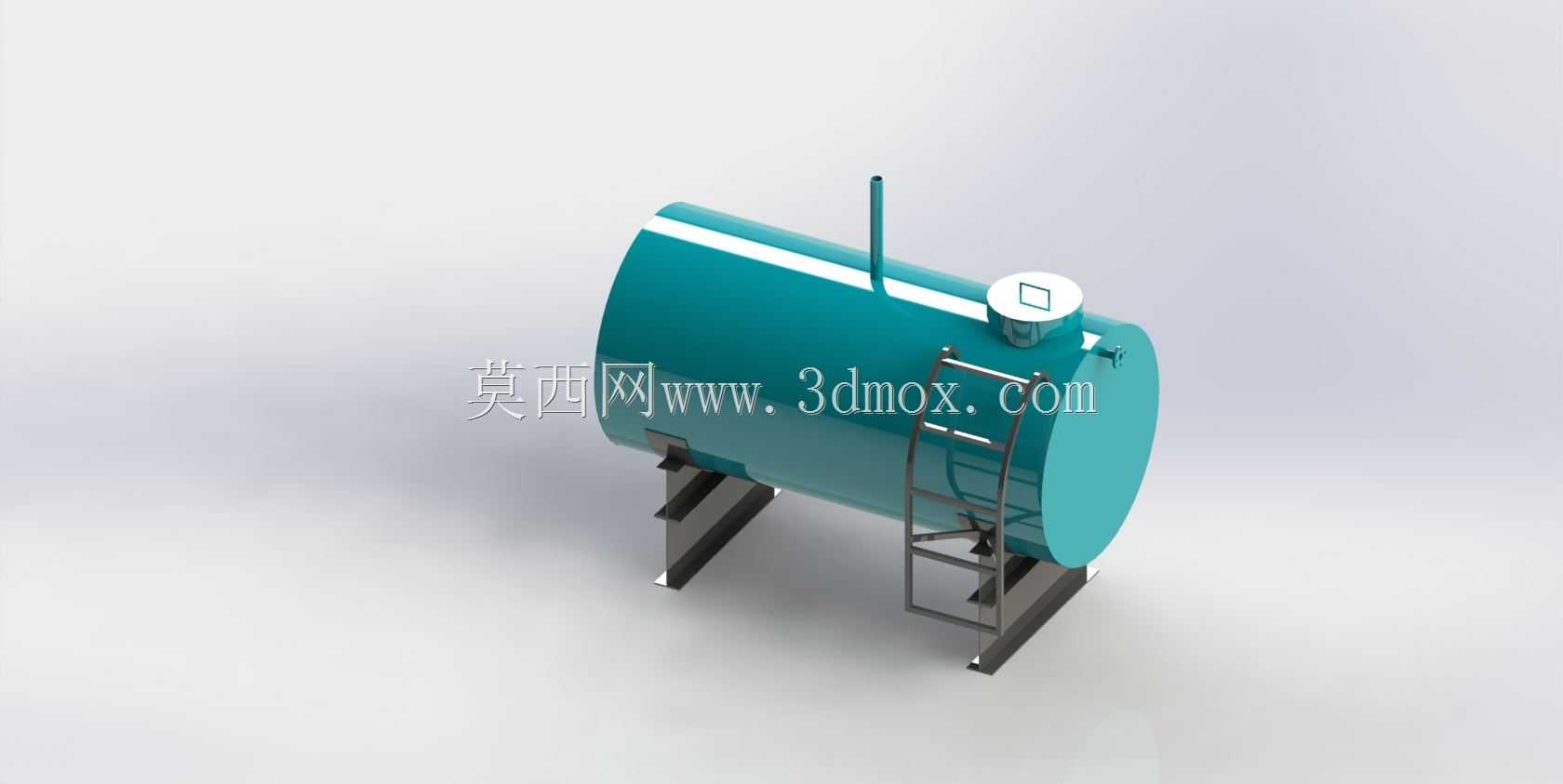

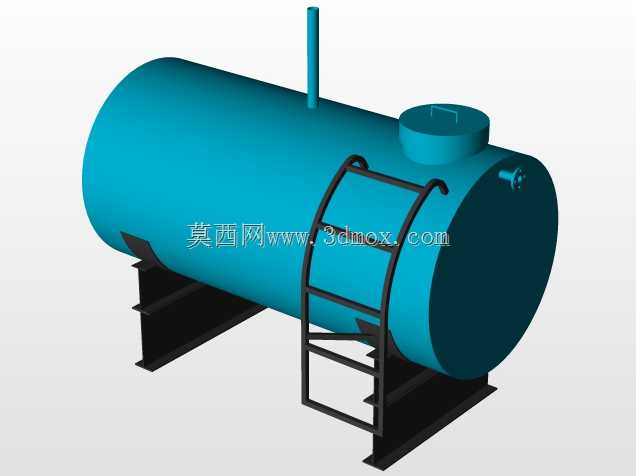

在中小型化工生产、厂区供水配套、小型污水处理站的药剂存储环节，这类卧式储液容器的应用场景十分普遍，相比立式储罐，它的重心更低，对安装地面的承重要求更宽松，适合布置在层高有限的车间辅房或者户外露天的硬化场地。从结构设计来看，筒体采用标准椭圆封头焊接成型，相比平盖封头能承受更高的内部静压，2立方的有效容积刚好匹配日处理量几十吨规模的小型水处理系统药剂投加需求，也可作为小型生产单元的中间缓存料罐使用。罐体侧面设置的直爬梯直接焊接在筒体加强圈位置，不需要额外做独立的梯架基础，操作人员可以通过爬梯抵达罐顶，完成液位观测、人工投药、顶部人孔检修的操作，爬梯踏步做了防滑折弯处理，扶手与罐体的连接点做了局部补强，避免长期踩踏后焊缝开裂。罐体底部的鞍式支架采用型钢焊接成型，两个支架的间距经过载荷核算，既保证筒体满液状态下不会出现过大的挠度变形，又预留了底部排污阀的安装操作空间，支架底部的地脚板开有长圆孔，方便现场安装时调整位置，抵消基础施工的尺寸误差。罐顶除了设置带盖的人孔结构，还预留了通气短管、液位计接口的安装位置，筒体侧面也预留了进出液管口、溢流管口的接口，所有接口的法兰压力等级统一匹配常规低压管路系统，不需要额外做转换接头。设计时特意将爬梯的位置避开了所有侧面管口，避免操作人员上下梯时被管路磕碰，罐体的外表面做了圆弧过渡处理，没有尖锐的棱角，既减少了运输安装过程中的磕碰损伤，也降低了现场人员被划伤的风险。这类卧式罐体的安装边界要求不高，只需要做两个条形混凝土基础，基础顶面的水平度误差控制在合理范围内即可，不需要做整体的设备承台，整体运输到场后直接吊装就位，固定地脚螺栓后就能接管投入使用，相比现场焊接制作的储罐，整体成型的结构焊缝质量更可控，渗漏风险更低。
