JCB型工程机械裂土器斗齿结构设计

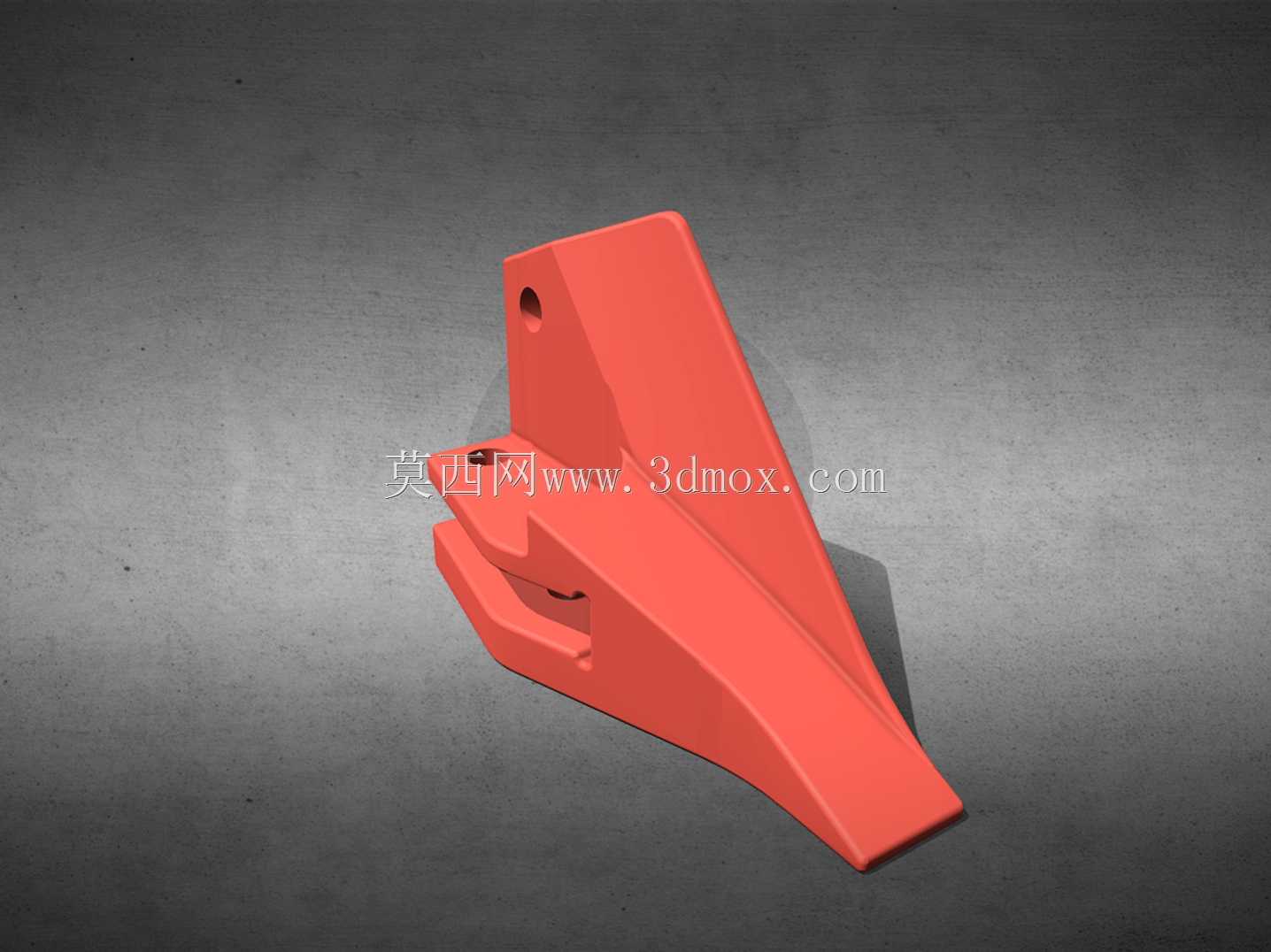

这类斗齿是挖掘机裂土器属具的核心作业部件，主要配套JCB系列挖掘设备的单齿松土器使用，在硬土剥离、风化岩破碎、冻土层开挖、路面铺装层破除这类重载作业场景中承担直接切入作业介质的功能，作业时需要承受大冲击载荷、硬质磨粒的持续磨损，以及偏载带来的交变应力，是工程机械上损耗率较高的易损作业部件。从结构设计来看，该斗齿采用楔式入料的流线型外形，齿身从安装端到作业端逐步收窄，齿尖做了加厚的楔形处理，切入介质时能有效降低切入阻力，让设备的挖掘力可以集中传导到齿尖位置，减少作业时的功率损耗。齿身侧面做了渐变式的加厚筋条结构，从齿根安装位置一直延伸到齿尖三分之二处，既可以提升齿身的抗弯折能力，应对作业时遇到的硬质障碍物卡滞带来的侧向冲击力，也能通过筋条的结构强化，避免齿身在重载冲击下出现断裂变形的问题。安装端采用适配JCB112系列齿座的卡槽式结构，预留的销轴安装孔位置做了局部加厚的凸台设计，安装时可以和齿座完全贴合，配合锁销固定后不会出现作业时的窜动问题，安装边界完全匹配对应型号齿座的配合尺寸，不需要额外进行修磨适配就能完成装配，更换时只需要打出锁销就能拆除旧齿，大幅缩短现场维保的停机时间。设计过程中需要重点考量几个核心维度：首先是齿部的入土角度，齿身的倾斜弧度经过反复校核，保证作业时齿尖先接触作业面，顺着切入方向的受力路径不会出现应力集中的死角；其次是磨损余量的分配，齿尖区域预留了足够的耐磨厚度，在正常磨耗范围内不会提前磨穿到安装卡槽位置，延长单齿的使用寿命；另外齿身的重量也做了优化，在保证结构强度的前提下尽可能减少冗余材料，避免增加斗杆端的额外负载，保证设备的作业动作灵活性。这类斗齿在实际使用中，除了常规的土方剥离作业，也可以配合破碎作业完成硬质岩层的表层松动，结构设计上的抗冲击特性可以应对短时间的过载工况，不会因为偶尔碰到地下硬质石块就出现齿根断裂的问题，安装配合面的精度控制也能减少作业时的旷量，避免额外的冲击载荷传导到齿座和斗杆结构上，保护后端属具的结构寿命。
