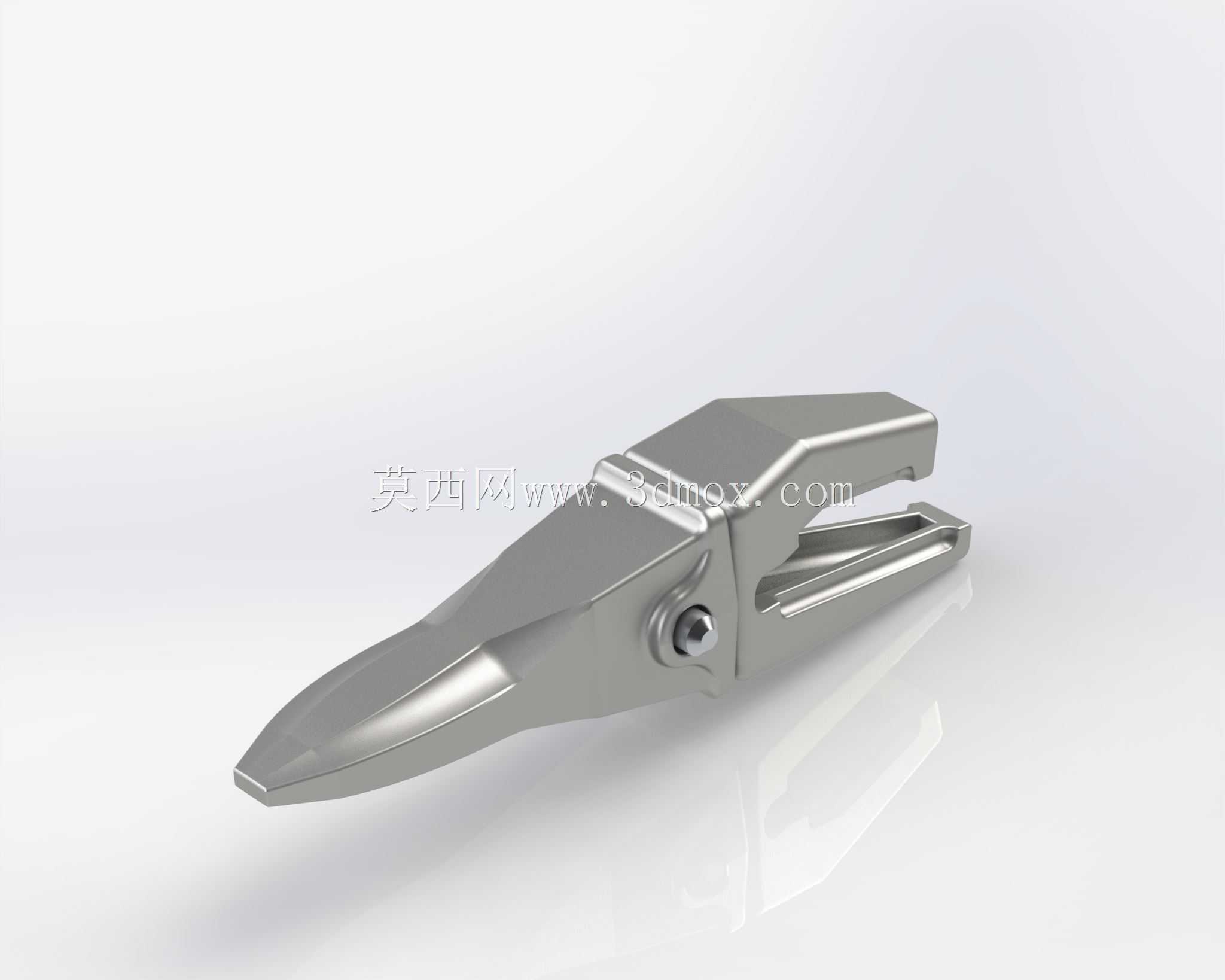

3吨级挖掘机斗齿与适配器连接组件

这套组件是小型挖掘设备铲斗前端的核心作业损耗件，适配3吨级微型挖掘机的铲斗安装位，主要承担土方开挖、散料装卸、轻度破碎作业时的载荷传递与切削切入功能。日常在市政管网开挖、小区绿化土方整理、农村宅基地平整这类小型工程场景里，斗齿直接接触作业介质，适配器则作为斗齿与铲斗母材之间的连接过渡结构，避免铲斗本体直接受磨损与冲击，降低铲斗母材的维修更换成本。

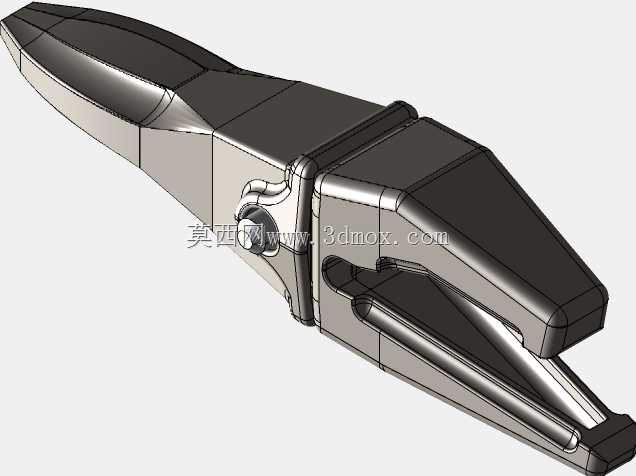

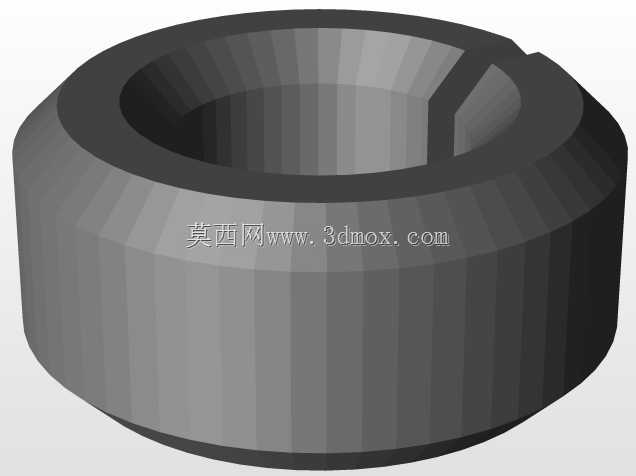

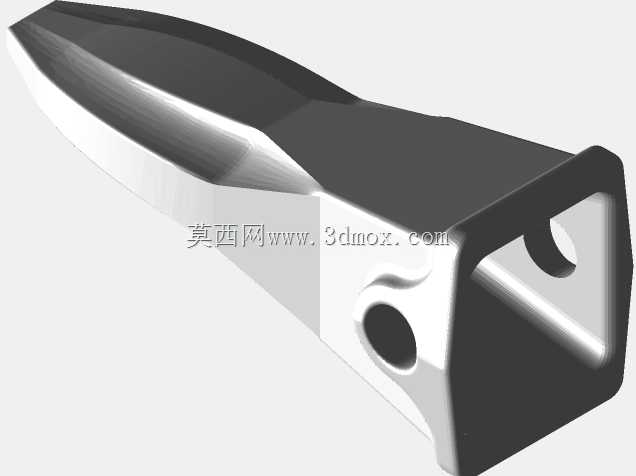

设计上采用了20毫米趾板适配的转接结构，斗齿前端做了渐缩式楔形切削刃，刃部厚度从齿尖向根部逐步递增，齿尖做了小圆弧过渡处理，既保证切入土层时的破土阻力足够小，也能避免齿尖应力集中导致的早期断裂。适配器与斗齿的配合面采用了互锁式止口结构，横向设置了贯穿的销接孔，配套的销轴带防松限位结构，安装后可避免作业过程中斗齿出现横向窜动、意外脱落的问题，同时拆卸更换斗齿时仅需敲出销轴即可完成操作，无需切割或焊接，野外作业现场无需复杂工装就能完成损耗件更换。

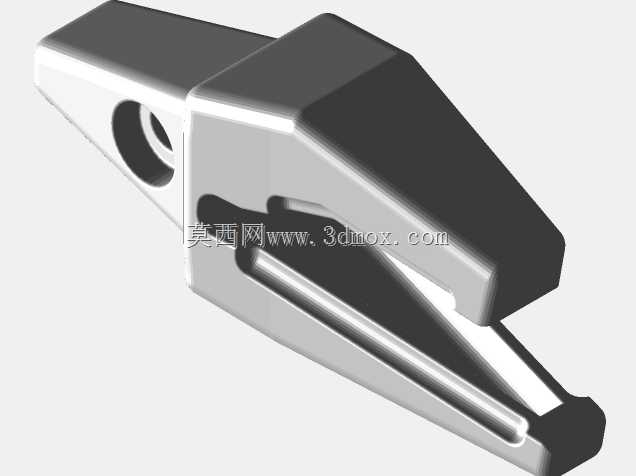

从安装边界来看，适配器的背部贴合面完全匹配对应吨位铲斗的前端焊接坡口，焊接后与铲斗端面齐平，不会额外增加铲斗前端的突出尺寸，避免影响铲斗的收斗角度与卸料流畅度。斗齿安装后总伸出长度控制在合理区间，既保证足够的切入深度，也不会因为力臂过长导致销轴与适配器承受过大的弯曲载荷。组件的配合间隙经过精准控制，作业时斗齿与适配器之间不会出现过大的旷量，减少冲击载荷对连接结构的损伤，同时预留了微小的活动余量，避免土石卡滞导致斗齿无法拆卸。

结构建模时对受力集中的销轴孔位置做了局部加厚处理，齿根与适配器衔接的位置做了圆弧过渡，消除直角应力集中点，适配常见的轻度碎石、硬土作业工况，不会因为局部应力过大出现开裂问题。整个组件的外形贴合挖掘作业的物料流动轨迹，作业时粘土附着量少，不会因为泥土堆积增加铲斗前端的额外负重，提升作业效率。
