六轴联动工业机械臂结构设计方案

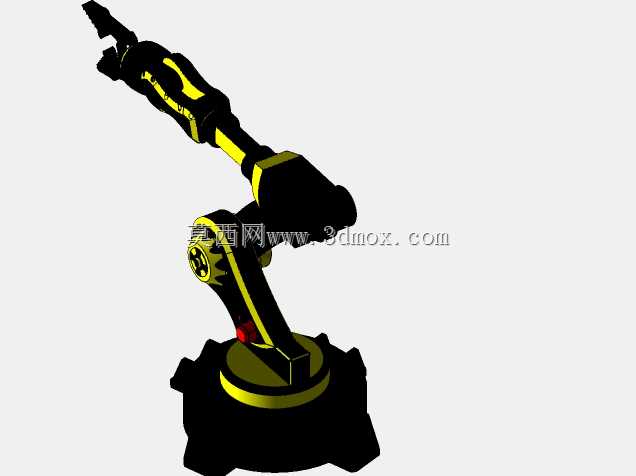

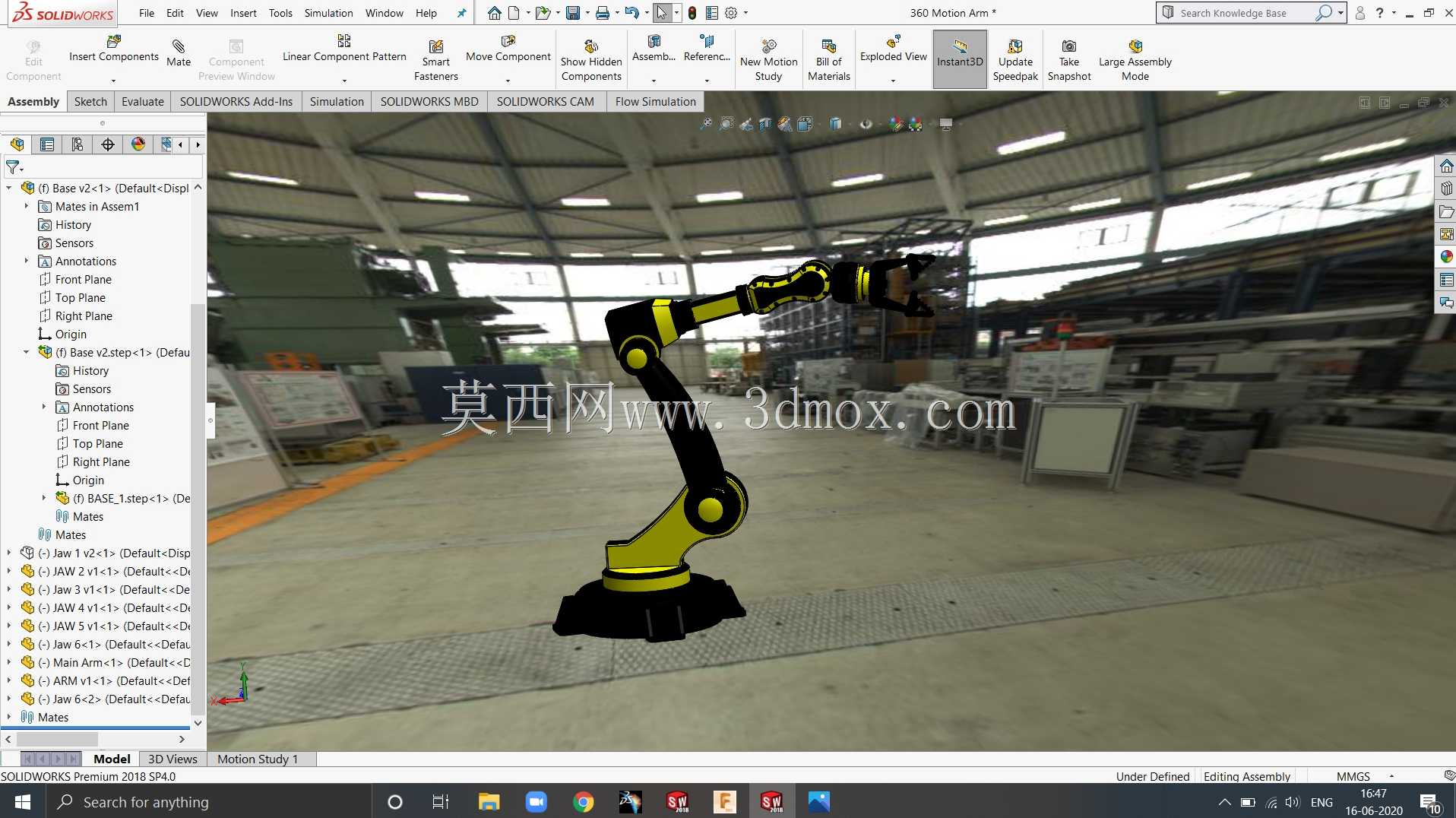

这套多关节工业机械臂的结构设计，核心围绕离散制造场景的柔性作业需求展开，覆盖汽车零部件焊装工位的工件转序、3C电子产线的元器件精准拾取、机加工单元的工件上下料、仓储环节的码垛拆垛等多类作业场景，可适配不同节拍的产线布局要求，替代人工完成重复度高、负载强度大、定位精度要求严苛的作业工序，降低人工作业的操作误差与安全风险。从结构功能特性来看，该机械臂采用六轴串联关节构型，各关节均配置独立的回转驱动结构，底座回转关节可实现360度全周覆盖，大臂俯仰、小臂摆动、腕部三个旋转关节的组合运动，可让末端执行器到达工作半径内的任意空间位姿，不存在作业死区；关节处采用交叉滚子轴承作为回转支撑，可同时承受径向载荷、轴向载荷与倾覆力矩，保证高速运动下的结构刚性，避免末端执行器出现抖动偏移。设计过程中优先考虑了安装边界的适配性，底座采用方形法兰安装结构，安装孔位按照通用工业机器人的安装标准排布，可直接固定在混凝土地面、钢结构安装平台或者移动AGV车体上，不需要额外定制转接安装板；整机工作半径覆盖1.2米至1.8米的作业区间，底座安装占用平面尺寸不超过0.4平方米，大臂抬升后的最大高度不超过2.2米，不会与车间常见的2.5米净高的管线桥架、安全围栏产生干涉，适配多数现有厂房的布局条件。设计思路上没有盲目追求过高的参数冗余，而是针对常规工业作业的实际负载需求，将末端额定负载设定在10kg级别，可适配气动夹爪、真空吸盘、焊枪、涂胶头等多种通用末端执行器，关节内部预留了标准的走线通道，可容纳动力线缆、信号线缆与气路管路，避免机械臂运动过程中管线与外部结构产生摩擦拉扯，延长管线使用寿命；各关节的限位结构采用硬限位与软限位结合的方式，硬限位为机械挡块，可在软件限位失效时强制阻断关节超程运动，避免机械臂碰撞周边设备，软限位可根据现场实际作业范围自定义调整，缩小不必要的运动行程，提升作业节拍效率。结构细节上，臂体采用轻量化的箱型焊接结构，在保证结构刚性的前提下降低了运动部件的自重，减少关节驱动的负载余量，提升运动响应速度；各关节的密封结构采用双唇形密封圈，可阻挡车间内的焊接烟尘、切削液雾气、金属粉尘进入关节内部，适配多粉尘、多油污的复杂车间环境，降低日常维护的频次。
