球类拾取输送全向移动作业机器人

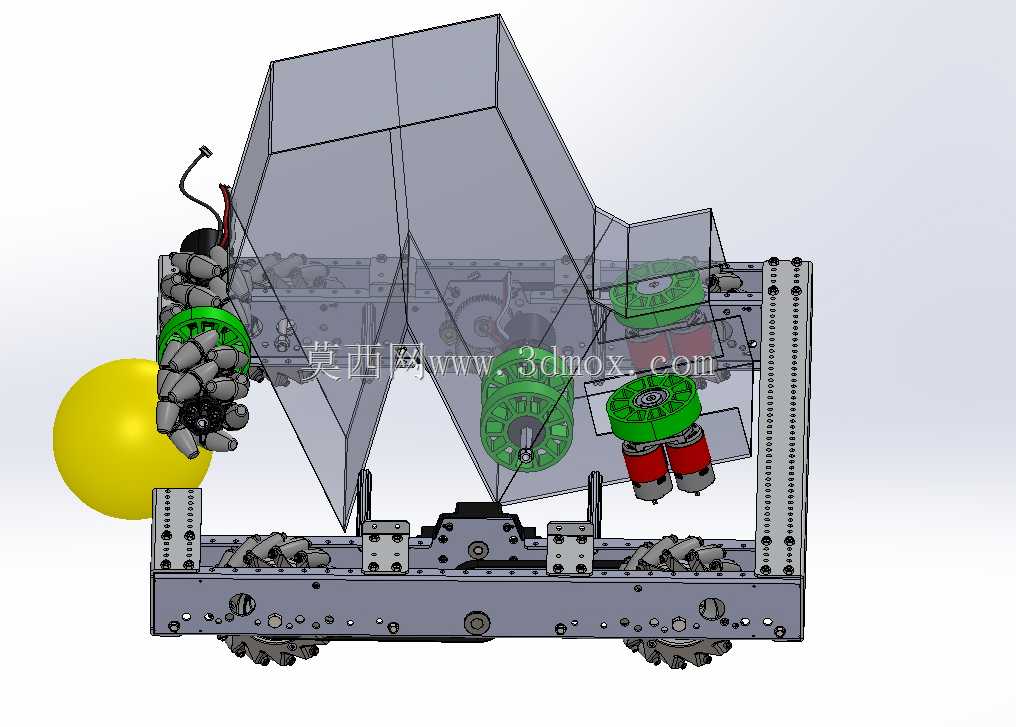

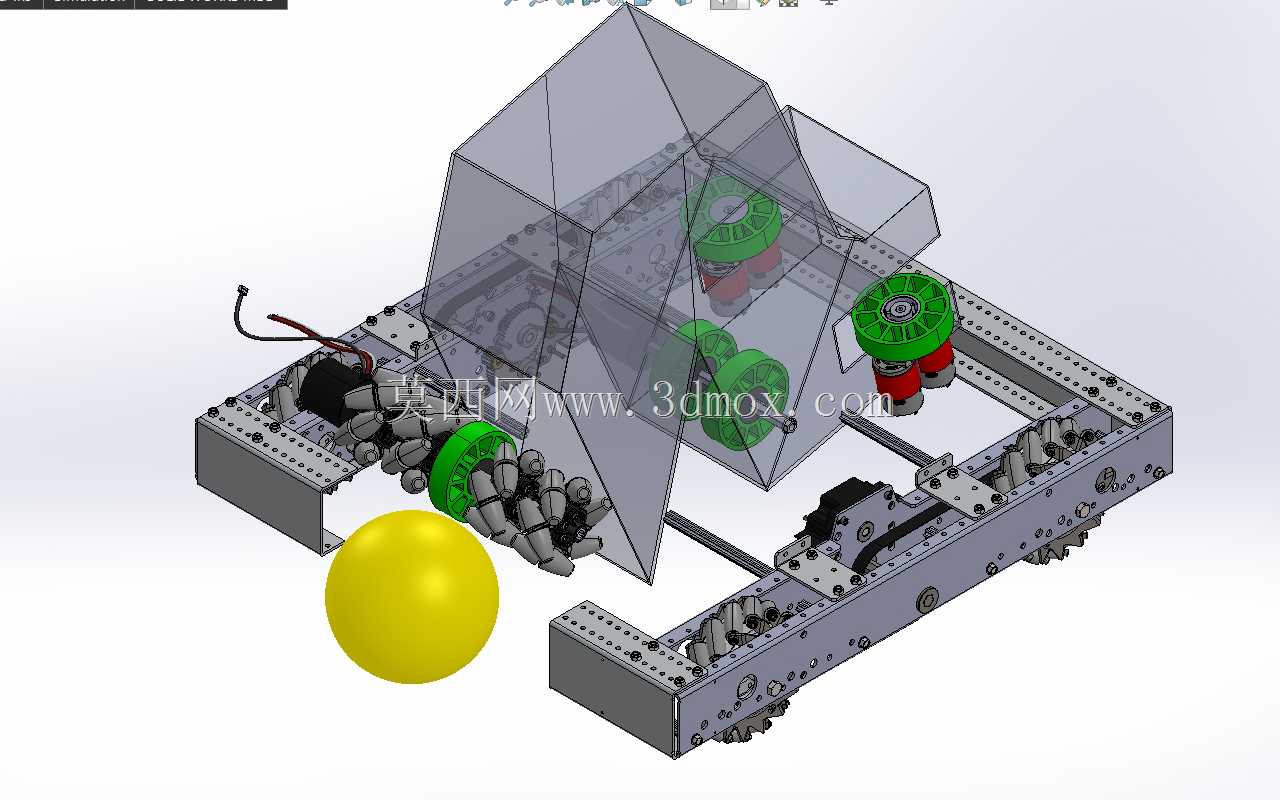

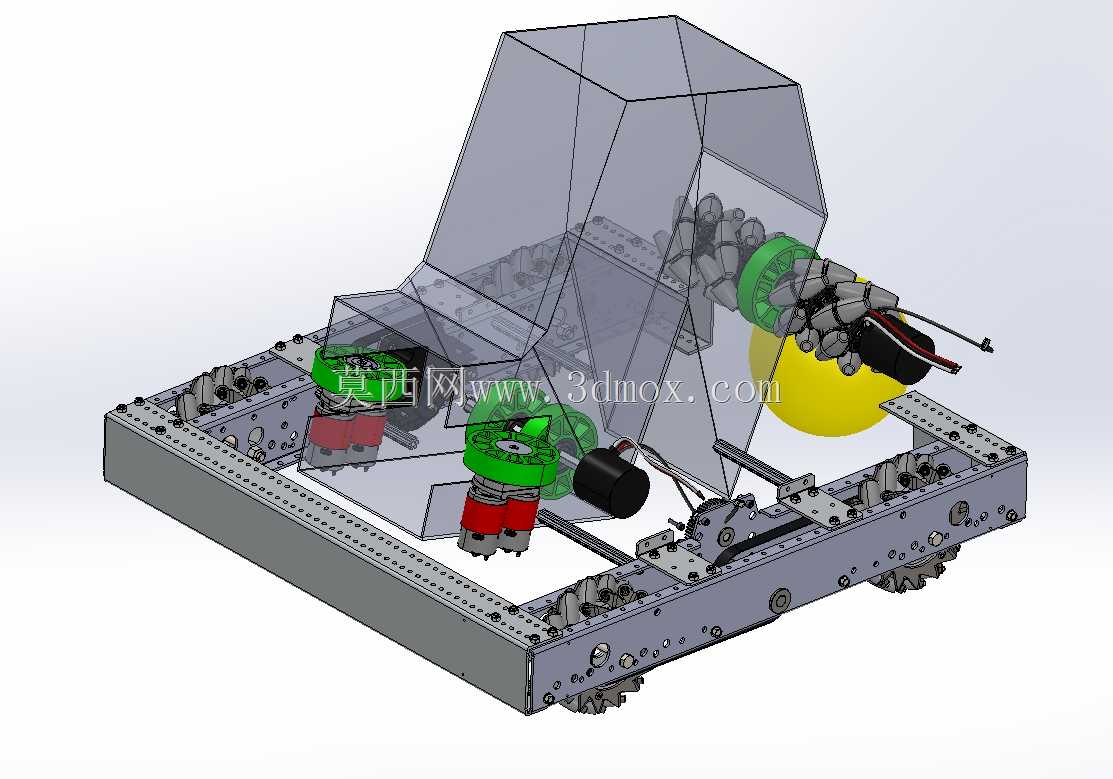

该设备针对球类物料的自动化拾取、转运作业场景设计，可适配体育场馆训练用球回收、球形工件产线转运、仓储球形货品分拣等多类作业场景，替代人工完成重复弯腰拾取、定点输送的繁琐作业，大幅降低人工作业强度，提升球形物料流转的作业效率。设备采用框架式铝型材搭建主体承载结构，整体安装边界控制在长800mm、宽600mm、高700mm范围内，底盘采用麦克纳姆轮全向移动方案，可在狭窄通道、受限作业空间内完成横向平移、原地旋转等多自由度移动动作，无需预留大半径转弯空间，适配场地局促的作业环境。底盘上方集成多组带绿色轮面的驱动轮组，配合内置的传动齿轮组件，为上部的物料输送通道提供稳定的动力输出，拾取到的球形物料可通过倾斜布置的导向护罩，顺畅滑入输送通道内，无需额外设置复杂的举升机构即可完成物料从拾取端到存储端的转运。前端配置的柔性多爪拾取机构，采用仿形指节结构，爪指接触面做软质包覆处理，拾取过程中不会对球类表面造成挤压损伤，可适配直径100mm-220mm区间的各类球形物料，拾取动作响应速度快，对位容错率高，无需精准对位即可完成物料抓取。上部的透明防护罩采用棱形倾斜结构设计，既可以观察内部输送组件的运行状态，也能避免作业过程中杂物落入输送通道造成卡滞，防护罩边缘做圆弧过渡处理，无尖锐棱角，满足作业现场的安全防护要求。设备的传动组件采用模块化布局，驱动电机、传动齿轮、输送辊轮均采用独立安装座固定，后期维护时可单独拆卸更换故障部件，无需整体拆解设备主体。电气走线全部沿铝型材框架的内置槽位布置，外部无裸露线缆，避免移动过程中线缆剐蹭造成的损坏。底盘的轮组安装座采用腰型孔设计，可根据实际地面平整度调整轮组的安装高度，保证四个行走轮始终与地面贴合，避免出现悬空打滑的问题。输送通道的两侧挡板间距可通过侧边的调节螺栓进行微调，适配不同直径的球形物料输送，避免物料在输送过程中出现卡滞、掉落的情况。前端拾取机构的开合角度可通过调整驱动舵机的行程参数进行适配，针对不同硬度、不同尺寸的球形物料匹配对应的夹持力，既保证拾取过程中物料不会脱落，也不会因夹持力过大造成物料变形损坏。
