脚踏式往复输水作业泵结构设计

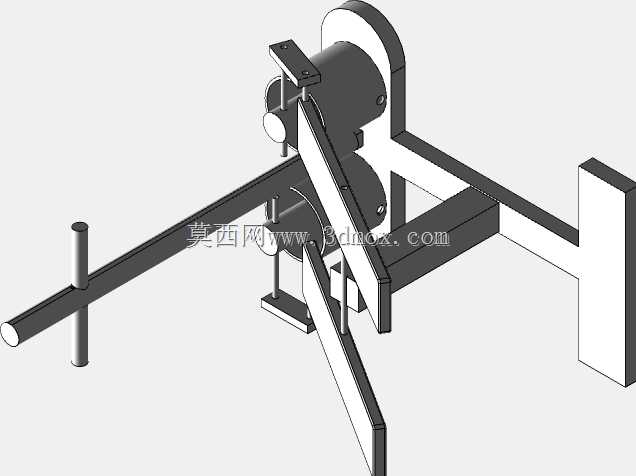

这款脚踏驱动的输水装置，核心适配无电力供应的野外取水、分散式供水场景，尤其适合偏远乡村临时取水、户外作业点供水、应急救灾输水等无外接动力的工况，完全依靠人力踩踏驱动完成流体输送，不需要配套电源或燃油动力，结构可靠性强，维护门槛极低。从结构设计逻辑来看，整体采用双缸对称排布的结构形式，踩踏踏板通过铰接连杆带动两个缸体内的活塞做往复交替运动，相比单缸结构能大幅降低输水脉动，让出水流量更稳定，同时双缸交替受力也能让踩踏施力更均匀，减少操作时的顿挫感，降低长时间操作的疲劳度。机架部分采用方管焊接成型的框架结构，底部预留了地脚安装孔，可直接通过膨胀螺栓固定在硬化地面，也可通过压重块固定在松软土质场地，安装边界灵活，不需要复杂的基础施工，整机展开后横向操作空间预留充足，踏板的摆动行程经过反复校核，匹配成年人正常踩踏的步幅范围，操作时不需要刻意调整站姿，施力角度符合人体工学，长时间作业也不会造成关节额外负荷。泵体的进出流道内置单向阀结构，活塞往复运动时自动完成进液与排液的流向切换，不需要额外的控制元件，流道内壁做了光滑过渡处理，减少流体流动的沿程阻力，提升输水效率。设计过程中特意将铰接转动副的位置做了防尘密封处理，避免野外作业时沙尘进入铰接缝隙造成卡滞，所有外露的金属结构件都做了防锈涂层处理，适配潮湿、多尘的户外使用环境。整机的重心落在机架中心区域，踩踏作业时不会出现侧翻风险，两侧的支撑臂向外延伸，进一步提升了整机的稳定性，进出水口采用标准通用的管螺纹接口，可直接对接常规输水软管，不需要额外定制转接头，现场部署速度快。连杆与踏板的连接位置采用可调式铰接结构，可根据不同操作人员的使用习惯微调踏板初始高度，适配不同身高的使用者操作需求，泵体与机架的连接采用螺栓紧固的可拆卸结构，后期维护时可快速拆解更换密封件等易损部件，不需要整体拆解机架，维护操作便捷。
