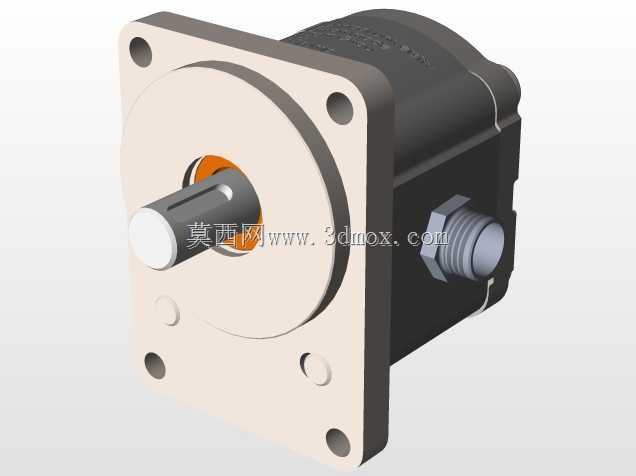

法兰安装式齿轮液压水泵三维结构

这款法兰安装式齿轮液压水泵，常配套在小型工程机械、农用作业设备的液压回路中承担流体增压输送任务，也可集成在工业设备的冷却循环、低压润滑供油支路里使用，相比叶轮式水泵，齿轮啮合结构的输出压力更稳定，对低粘度流体的输送精度可控，适合对流量波动有要求的工况场景。从结构设计来看，主体采用方形法兰安装面，四个角位预留通孔，安装时可直接通过螺栓固定在设备的安装基板或者动力输出端的端面上，安装面的平面度公差控制在0.05mm以内，能保证装配后轴系的同轴度，避免运行中出现轴封偏磨泄漏的问题。伸出的输出轴采用标准平键槽设计，可直接对接电机或者发动机的动力输出端，轴伸端的密封采用双唇口骨架油封，能同时阻挡外部粉尘侵入和内部流体渗漏，适配多粉尘、轻度溅水的户外作业环境。侧面的油口采用标准外螺纹连接结构，可直接对接标准液压管路接头，无需额外加工转换接头，减少管路装配的泄漏点。泵体主体采用铸铁材质的壳体设计，内部齿轮采用斜齿结构，相比直齿齿轮运行时的啮合噪音更低，传动冲击更小，能有效延长齿轮和轴承的使用寿命，壳体内部的流道经过圆弧过渡处理，可减少流体在泵腔内的湍流损失，提升容积效率。设计过程中优先考虑了安装边界的兼容性，方形法兰的安装孔位间距适配多数小型动力单元的安装尺寸，泵体整体的径向尺寸控制紧凑，不会占用过多的设备安装空间，轴伸长度经过匹配计算，既保证和动力端连接的键啮合长度足够传递额定扭矩，又不会因为轴伸过长导致轴端挠度超标。在实际选型应用中，这款泵可根据输送介质的不同更换对应材质的密封件，输送水基介质时采用丁腈橡胶密封，输送液压油时可更换氟橡胶密封适配更高的工作温度，泵体的进出油口方向可根据设备管路排布需求在装配时调整，不用额外更改外部管路走向，能适配不同设备的布局需求。建模过程中对齿轮的啮合间隙、轴承的安装位公差、密封槽的尺寸精度都做了1:1的还原，可直接用于设备布局的干涉检查、安装模拟，也可作为同类产品设计的参考原型，结构上没有做过多的简化，内部的齿轮、轴、密封件、紧固件都有独立的建模特征，方便设计人员拆解查看内部装配关系。
