卧式管壳式换热设备三维结构设计

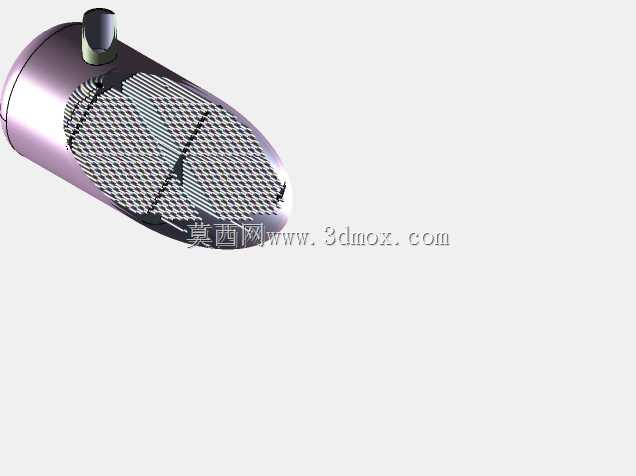

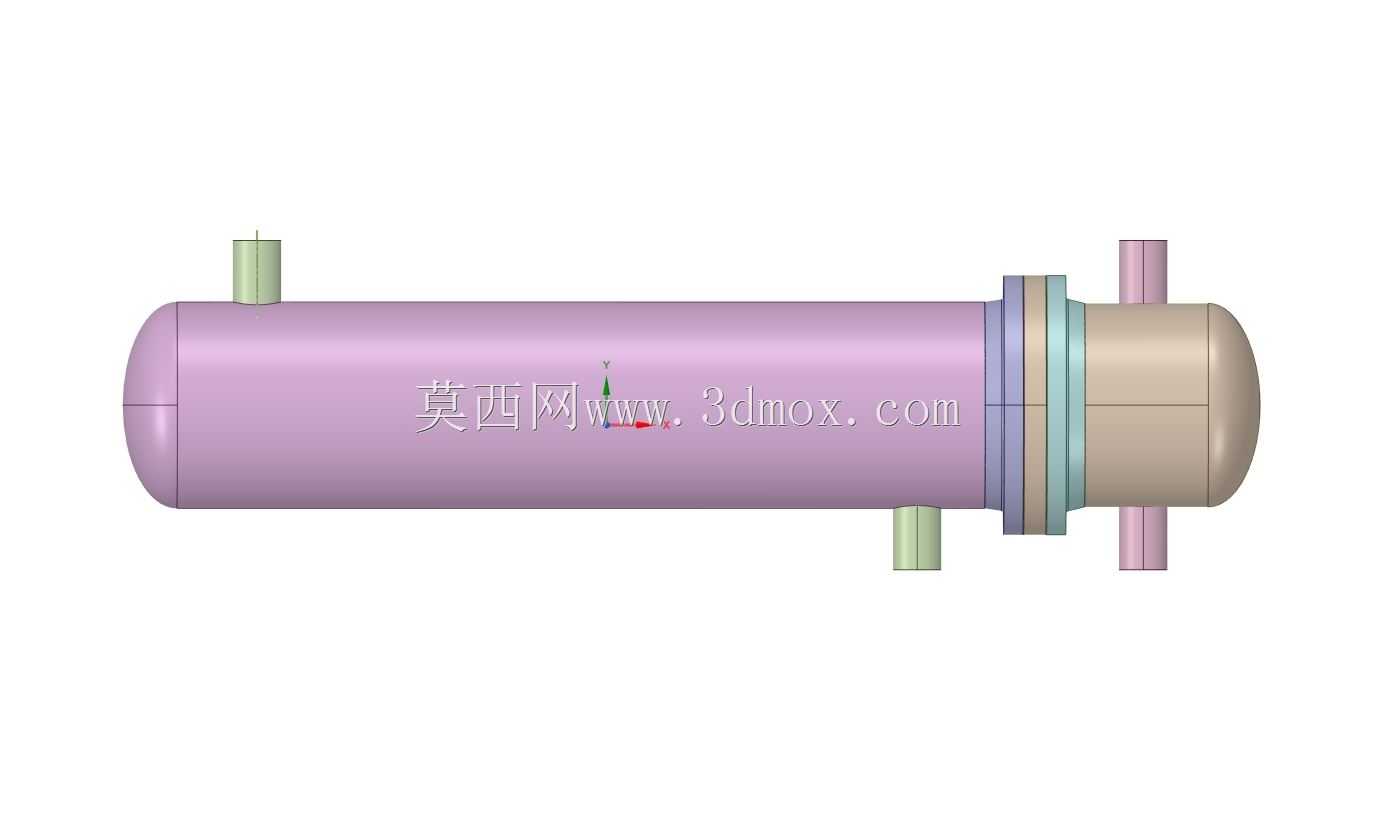

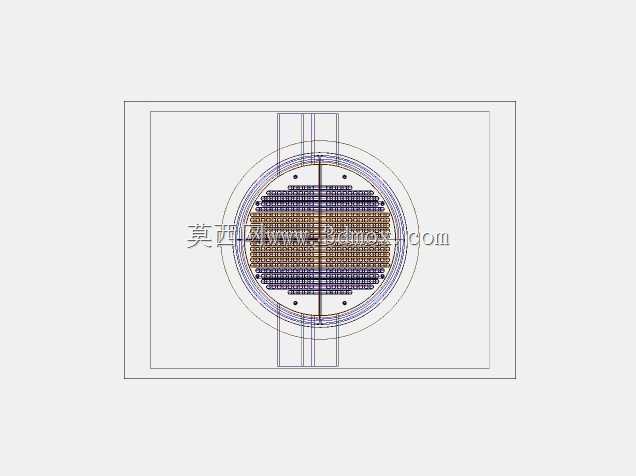

该卧式管壳式换热结构，在化工、暖通、动力配套的流体换热工况中应用广泛，可实现两种不同温度流体间的热量传递，满足工艺介质冷却、加热、冷凝、蒸发等不同作业需求，是流程工业中热能回收、温度调控环节的核心配套设备。从结构设计逻辑来看，整体采用卧式长筒体布局，相比立式结构可大幅降低设备安装的垂直空间占用，适配多数厂房内的架空、平台层安装场景，筒体两端分别设置固定管板与可拆卸管箱结构，管箱端通过多组不同厚度的法兰、密封垫片实现与筒体的紧固连接，既保证承压状态下的密封可靠性，也可在检修时快速拆卸管箱，完成换热管的清理、堵漏与更换作业，降低后期运维的拆装难度。筒体上分布的多组接管，分别对应壳程流体进出口、管程流体进出口的接口位置，不同口径的接管伸出长度经过匹配设计，可直接对接现场工艺管道，无需额外增加转接短节，接管与筒体的连接位置避开了筒体的应力集中区域，焊接处做了圆滑过渡处理，减少承压工况下的焊缝开裂风险。从安装边界来看，设备整体为同轴圆柱结构，两端封头采用标准椭圆形封头设计，相比平封头可在同等承压等级下降低壁厚需求，减少设备整体自重，设备的重心沿筒体轴线分布，安装时可通过配套的鞍式支座（本模型未包含支座安装结构，设计时可根据现场载荷匹配对应支座参数）固定在基础平台上，安装时需保证筒体轴线的水平度偏差控制在允许范围内，避免因倾斜导致壳程流体分布不均，影响换热效率。设计过程中，管程与壳程的流道做了分隔设计，两种流体分别在管内、管外间隙流动，互不串流，管板上的换热管采用规则排布方式，保证壳程流体的流道均匀，减少流动死区，提升整体换热效率，法兰连接位置的密封面采用突面结构，适配常用的非金属垫片或缠绕垫片，可满足不同压力等级、不同温度工况下的密封需求。在实际选型应用中，该结构可根据处理的介质特性、换热负荷调整筒体长度、换热管数量、接管口径等参数，适配从民用暖通换热到工业化工流程换热的多场景需求，建模过程中对各部件的装配间隙、连接配合关系做了精准还原，可直接用于设备装配干涉检查、安装布局模拟、工艺配管校验等设计环节，帮助设计人员提前预判安装过程中可能出现的管线碰撞、操作空间不足等问题。
