农田果园摇摆式风力驱鸟装置结构设计

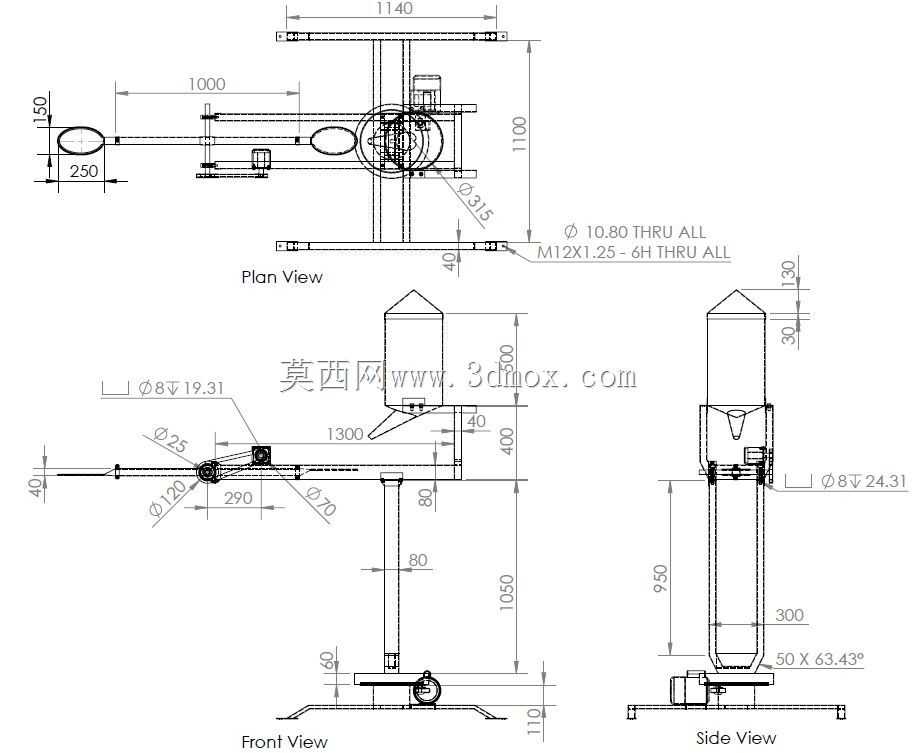

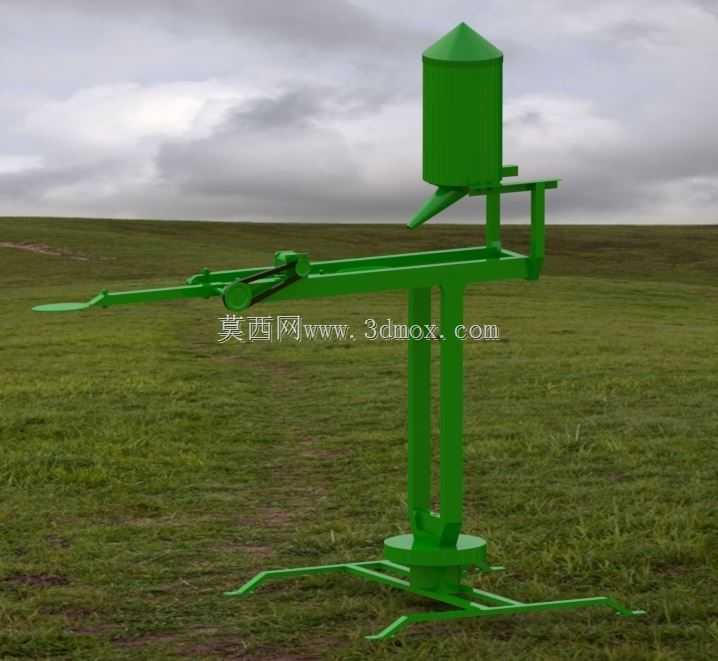

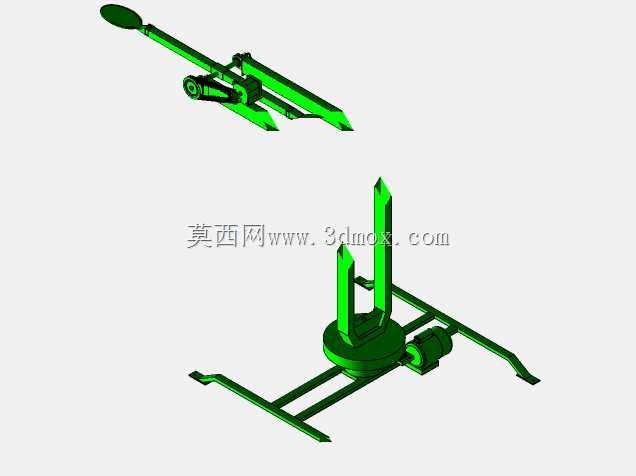

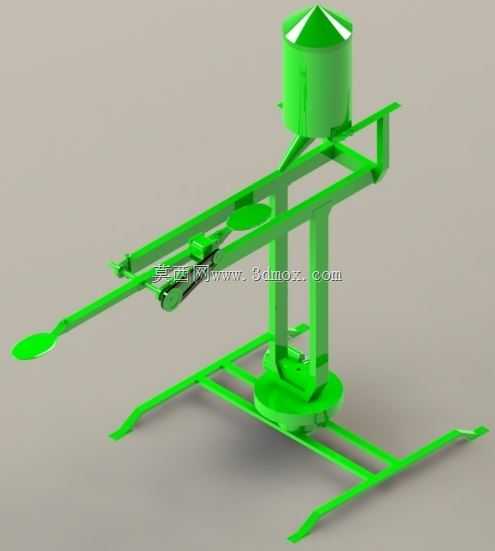

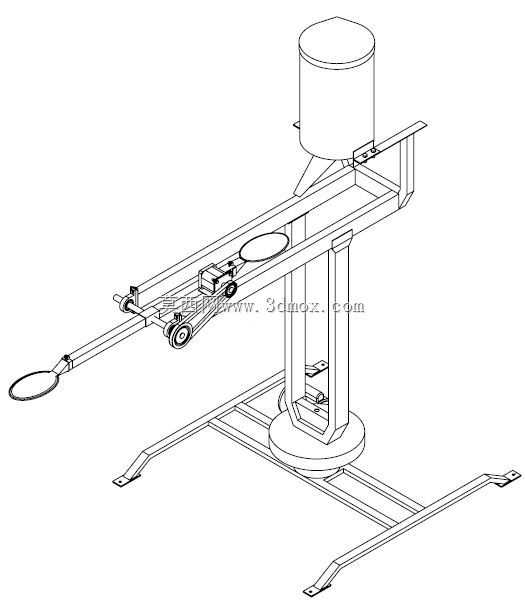

这款驱鸟装置主要面向露天农田、果园、播种育秧地块以及露天仓储晾晒场的防鸟需求设计，无需外接电源，依靠自然风力即可驱动整套机构动作，通过长摆臂的往复摇摆形成动态视觉干扰，避免鸟类在防护区域内停留、啄食作物或种子，相比传统的静态稻草人、反光带，动态摇摆的结构能大幅降低鸟类的适应概率，长期使用的驱避效果更稳定。从结构设计逻辑来看，整套装置采用立式支撑布局，底部为十字型落地支架，支架支腿向外延伸形成足够的支撑跨度，安装时可直接放置在平整地面，也可通过支腿上的预留孔位打入地钉完成固定，无需浇筑混凝土基础，单台装置的防护覆盖半径可达8至10米，可根据地块形状按网格状排布，相邻设备的间距控制在15米左右即可形成无死角的防护覆盖。上部的储料筒结构可按需放置驱鸟剂颗粒，筒底设置有定量下料的缝隙，摆臂动作时产生的轻微振动会带动筒内颗粒缓慢下落，在装置周边缓慢释放驱鸟气味，实现视觉驱避与气味驱避的双重作用，摆臂末端的勺型结构一方面可以增大迎风面积，让微风状态下也能顺利启动摇摆，另一方面在摆动过程中会产生轻微的气流扰动，进一步强化对近距离鸟类的惊扰效果。整套结构的转动副均采用自润滑间隙配合设计，没有复杂的齿轮传动结构，日常使用无需频繁加注润滑脂，户外环境下的抗锈蚀、抗风沙能力更强，立式主杆的高度设置为1.2米左右，不会遮挡作物的光照，也不会影响田间小型农机的通行作业，支架的整体接地宽度控制在0.6米以内，搬运时可单人直接转移，适配不同季节不同地块的轮换使用需求。建模过程中对所有运动部件都做了干涉校验，摆臂的摆动角度限制在左右各45度范围内，不会出现转动幅度过大导致的结构侧翻问题，所有杆件的壁厚均按照户外长期使用的强度要求设置，常规风力下不会出现杆件变形、焊缝开裂的问题，上部储料筒的顶盖做了防雨翻边设计，雨天不会出现雨水灌入筒内打湿驱鸟剂的情况。
