五公斤二氧化碳灭火器结构设计方案

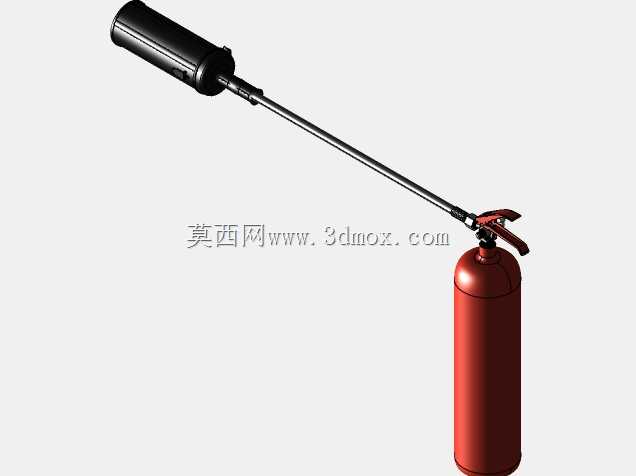

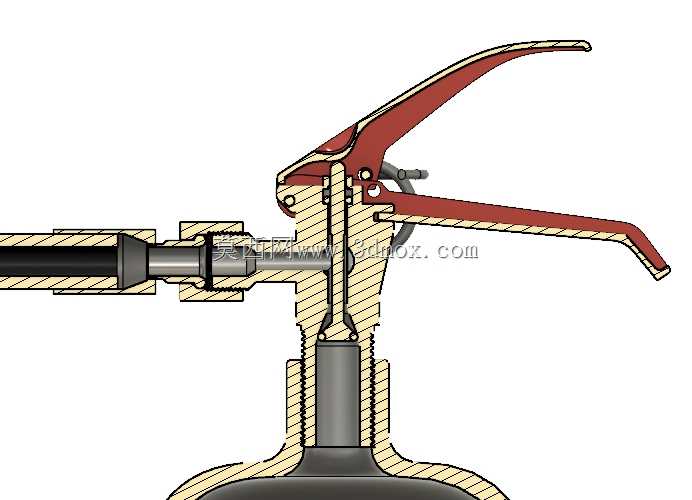

这款五公斤规格的二氧化碳灭火器，主要面向室内精密设备场所、配电间、实验室、小型加工车间等场景配置，这类场景一旦出现初期火情，不能使用含水、干粉类灭火剂，避免对精密电子元件、实验样本、精密加工工件造成二次污损，二氧化碳灭火后无残留的特性刚好适配这类防护需求。从结构设计层面看，整体采用手提式布局，瓶体为高压无缝钢质结构，设计承压阈值完全满足液态二氧化碳常温存储的压力要求，瓶身做了红色防锈涂装，符合消防设备的视觉识别规范，在复杂作业环境下能快速被定位取用。喷管部分采用加长金属硬管搭配末端喷筒的结构，相比短管设计，能让操作人员在灭火时和火源保持足够安全距离，避免高温灼伤或者低温冻伤，喷筒的扩口结构可以让喷出的固态二氧化碳（干冰）快速扩散覆盖燃烧区域，通过隔绝氧气、快速降温实现灭火，不会对防护物品造成腐蚀或残留污染。压把与启闭阀结构采用杠杆式设计，操作时只需拔出保险销，握紧压把即可开启阀门释放灭火剂，松开压把即可自动关闭，可实现间歇喷射，方便操作人员根据火情调整喷射量，避免灭火剂浪费。瓶体底部做了加厚圆弧过渡设计，既可以提升瓶体直立放置时的稳定性，也能缓解长期放置带来的底部锈蚀问题，瓶肩位置的阀座采用螺纹密封结构，兼顾密封可靠性与后期充装维护的便利性。安装边界方面，这款灭火器的整体高度适配常规壁挂式消防箱、落地灭火器放置架的尺寸要求，瓶身直径符合手提式灭火器的握持操作人机工程要求，单手提携重量在成年操作人员的合理负重范围内，喷管折叠后可完全收纳在配套挂架内，不会占用过多通道空间。在建模过程中，重点还原了各部件的装配关系，包括压把的转动行程、保险销的插拔间隙、喷管与阀门口的连接密封结构、喷筒的角度调节范围，所有配合尺寸均参考实际消防器材的行业公差要求，瓶体壁厚、阀门通径等关键结构参数均符合消防产品的结构强度要求，可用于消防器材展示、实训教学演示、场所消防布局模拟等场景的三维搭建，也能作为消防产品结构优化设计的参考基础模型，帮助设计人员快速调整部件布局、验证操作人机合理性。
