3D打印机用多层堆叠式灯线分配结构

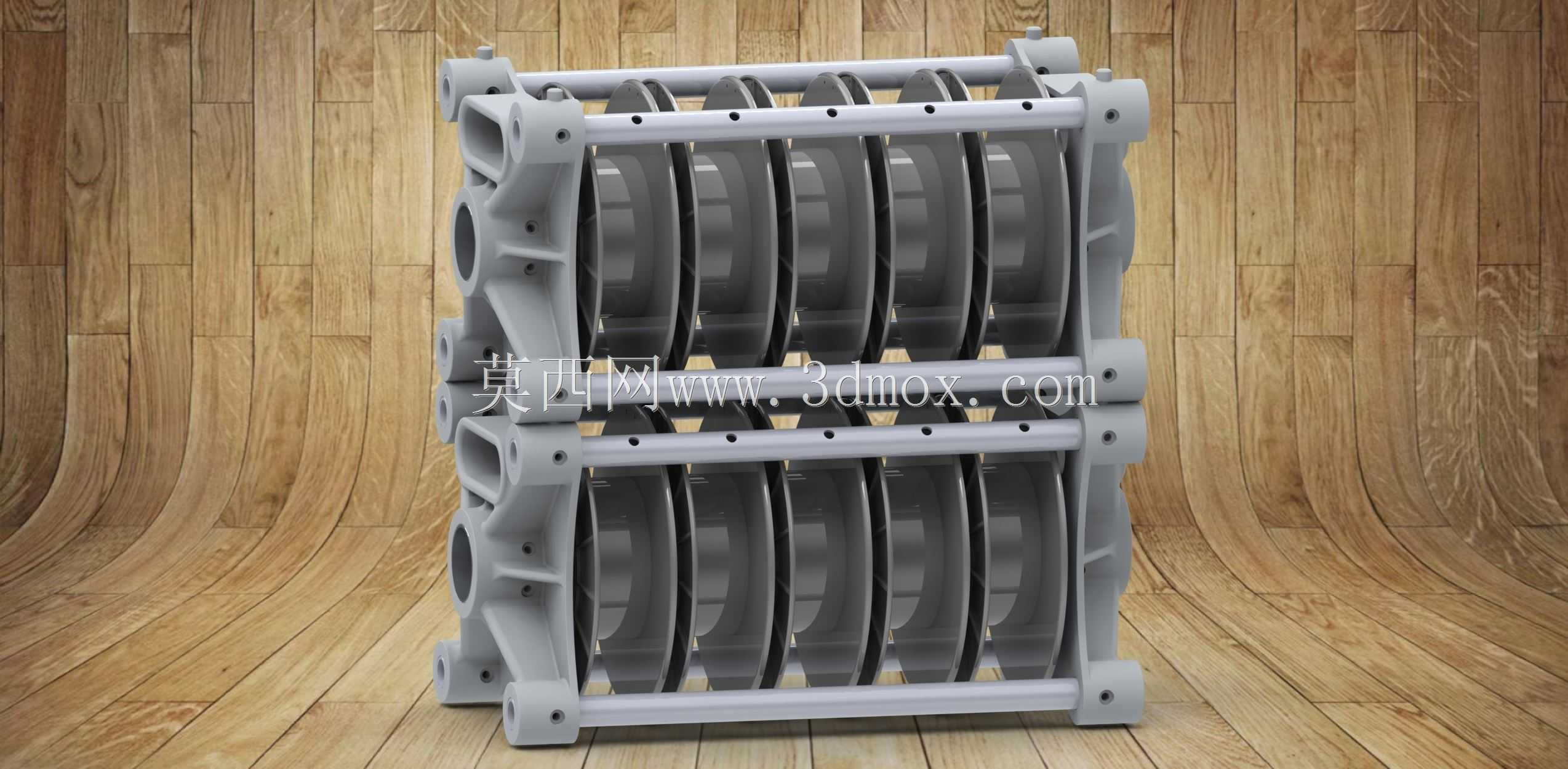

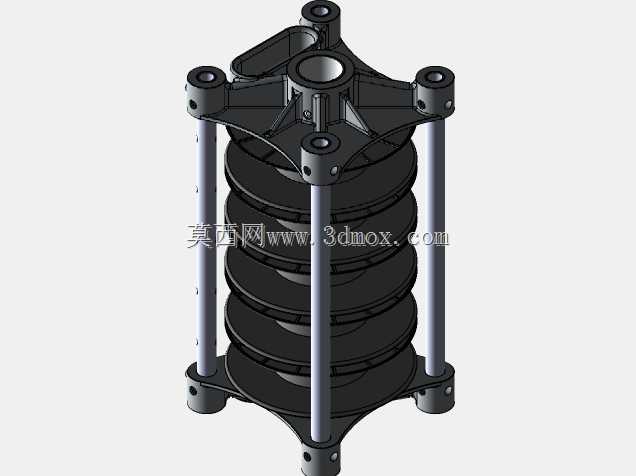

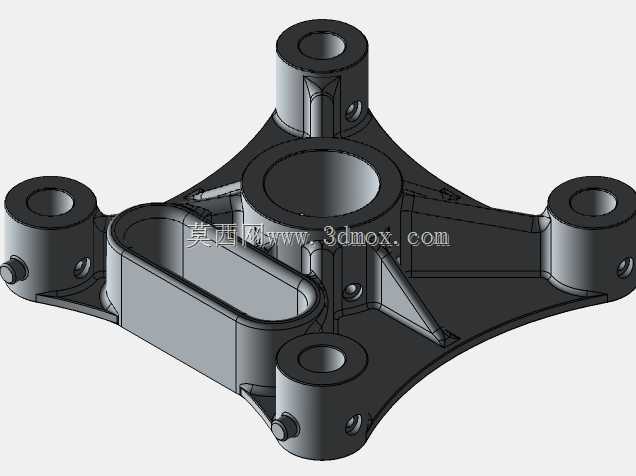

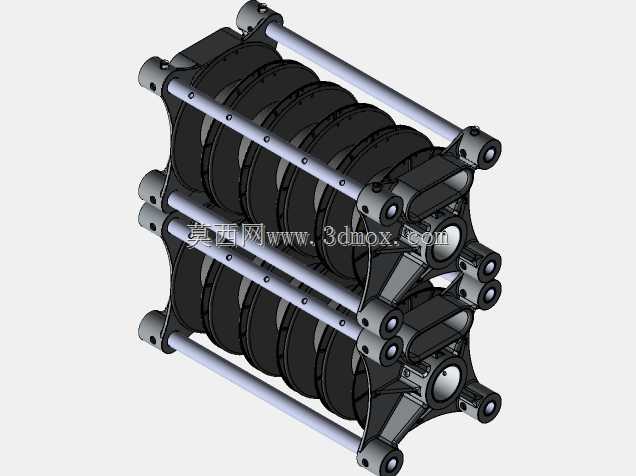

这款灯线分配结构主要面向桌面级FDM 3D打印机的照明系统改造与配套场景，解决多组LED补光灯条布线杂乱、线路受力易脱落、多灯组供电分流无固定载体的实际问题。日常3D打印作业中，用户常需要在打印腔室不同位置加装补光灯，用来观察层纹、支撑附着情况以及喷头出料状态，零散布线不仅会干扰打印头运动路径，长期受热风腔温度影响还容易出现线路外皮老化、接头松脱的故障，这款分配结构正是针对这类现场问题设计的集成式布线载体。结构采用双层堆叠的模块化布局，每层可容纳五路灯线的接入与分流，整体框架采用对称式镂空设计，两侧的支撑立板预留了标准的M3安装孔位，可直接固定在3D打印机的铝型材框架上，安装时不需要额外改动设备原有结构，适配2020、2040两种常用规格的型材安装间距。每层的绕线轮采用独立的轴孔配合设计，灯线可顺着轮槽规整缠绕，预留的出线孔对应不同灯组的安装方位，避免线路弯折角度过小导致的线芯断裂问题。框架上下层之间通过定位凸台与连接柱实现精准对位，组装时不需要额外工装辅助，连接柱同时承担结构加强作用，可承受设备运行时的持续振动，不会出现层间错位松脱的情况。设计过程中特意将所有棱角做了R2圆角处理，避免安装时划伤线路外皮，同时镂空结构可以让腔室热风正常流通，不会因为结构遮挡导致局部积热，影响线路使用寿命。整体安装边界控制在180mm*120mm*160mm范围内，不会占用打印腔室的有效成型空间，出线端预留的卡线结构可以直接固定标准2P端子接头，不需要额外打胶固定，后期更换灯组时可直接插拔操作。结构的受力点全部集中在两侧支撑立板上，绕线轮仅承担线路缠绕的导向作用，不会承受额外结构应力，长期使用不会出现轮轴变形的问题。针对3D打印机腔室的温度环境，结构适配常用的PLA、PETG等打印耗材的成型特性，壁厚统一设置为2.5mm，既保证足够的结构强度，也能减少打印耗时，用户自行打印制作时不需要添加支撑，直接摆放即可完成打印。
