车载圆形计时计数仪表结构设计

这款圆形计时计数仪表，主要适配工程车辆、轨道交通载具、小型特种作业设备的运行时长统计需求，在设备运维管理、作业时长核算、维保周期提醒场景中承担核心数据采集显示作用。日常使用中，它可以持续累计设备通电运行的总时长，也可配合脉冲信号接入实现作业次数统计，帮助运维人员精准掌握设备实际工作负荷，避免超期服役带来的故障风险。

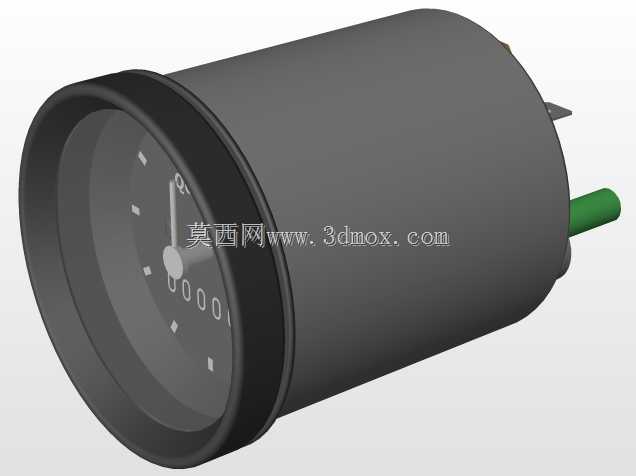

从设计思路来看，整体采用圆柱嵌入式安装结构，前端带限位凸缘，安装时仅需在设备面板开出对应尺寸的圆孔，将仪表主体推入后从背部用卡扣或螺纹圈锁紧即可，无需额外设计复杂的安装固定支架，适配各类厚度在1.5-4mm之间的金属、塑料设备面板。外壳采用哑光阻燃工程塑料材质，表面做细磨砂处理，避免强光环境下的反光干扰读数，前端表盘覆盖透明防刮PC面板，兼顾透光性与抗冲击能力，适配车载、工业现场的复杂振动使用环境。

表盘采用高对比度黑底白字设计，数字轮式计数显示结构清晰直观，指针配合刻度标识可显示细分时长区间，即使在光线不足的作业场景下，也能快速读取数值。背部预留接线插片与出线位，支持12V与24V两种常见车载供电电压直接接入，无需额外配置变压模块，接线定义符合通用车载仪表规范，替换同规格旧仪表时可直接适配原有线路，降低改造成本。整体外径为52mm，主体嵌入深度控制在合理范围，不会占用设备面板背部过多安装空间，侧边预留的固定耳片可辅助加固，在持续振动的作业场景下也不会出现松脱移位的情况。

结构设计上充分考虑了车载环境的防护需求，壳体接缝处做了错位挡边设计，可阻挡日常飞溅的水滴、灰尘进入仪表内部，满足基础的工业现场防护要求。内部计数机构采用低功耗机械传动结构，供电波动范围内也能稳定计数，不会因车辆启动时的电压瞬变出现计数偏差，长期运行可靠性强，适配各类需要累计运行时长的移动作业设备使用。
