工业车间立式卷帘式防护隔离装置结构设计

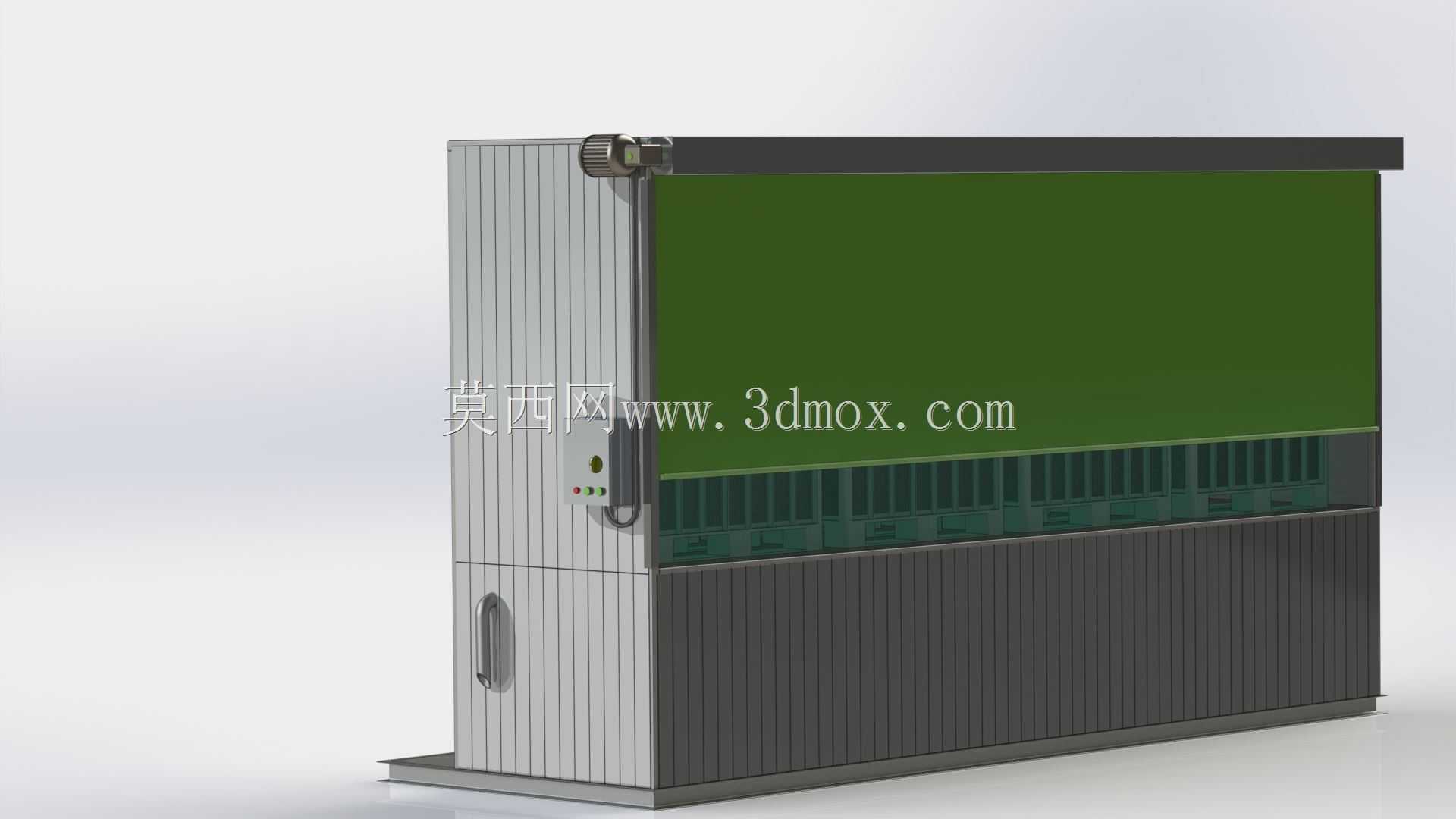

在离散制造车间的设备布局规划中，作业区域的物理隔离是现场安全管理的核心环节之一，这类立式卷帘防护结构常被用于焊接工位、打磨工位、数控加工单元的边界围挡，既能够阻挡加工过程中飞溅的切屑、焊渣、磨削粉尘向非作业区域扩散，也可以通过帘面的视觉遮挡减少弧光、强光对周边作业人员的视觉干扰，同时相比固定式硬质围挡，卷帘式结构能够在设备检修、大件物料转运时完全收起，不占用通道通行空间，适配车间柔性化生产的布局调整需求。从结构设计逻辑来看，该装置采用侧置立柱加底部基座的承载形式，左侧集成的控制单元集成了卷帘升降的驱动组件与状态指示模块，日常操作时无需额外搭设操作平台，在地面即可完成帘面的升降控制；帘面采用高密度耐撕裂的复合材质，上沿与卷收滚筒完全贴合，下沿设置配重结构保证帘面下放时的张紧度，避免帘面出现褶皱、缝隙导致防护失效。装置的外形尺寸为5600mm*1200mm*3000mm，安装时仅需要对底部基座做地面锚固，侧方立柱可根据现场实际情况选择与墙面固定或者独立支撑，3000mm的高度能够覆盖绝大多数常规工业设备的作业高度，1200mm的侧向厚度不会过多占用车间的有效作业面积，5600mm的横向防护宽度可以适配单台大型加工设备或者两个相邻小型工位的隔离需求。设计过程中需要重点考量卷收机构的运行平顺性，卷帘的卷轴两端采用同轴度定位结构，避免长期升降过程中出现帘面跑偏、卡滞的问题；侧立柱采用波纹板式的加强结构，在降低整体自重的同时保证结构抗侧向冲击的能力，即使被车间转运的小件物料意外剐蹭也不会出现明显变形；底部基座预留了通用的安装孔位，能够适配不同地面的锚固要求，不管是环氧地坪、水泥地面还是钢结构平台都可以完成固定安装。帘面下方设置的通长观察区域采用半透明的耐冲击材质，作业过程中管理人员无需掀开帘面就可以观察内部的设备运行状态，减少频繁开启防护结构对正常生产的干扰；侧立柱上预留的维护口可以在不拆解整体结构的情况下完成驱动组件的检修、帘面的更换，降低后期的运维成本。这类防护结构的建模过程需要重点配合运动仿真验证卷帘全行程的运行轨迹，确认帘面在收放过程中不会与侧立柱、周边设备产生运动干涉，同时需要核算基座的锚固强度，保证在帘面完全下放、受到侧向风压或者意外冲击时结构不会出现倾覆风险，所有的结构折边、连接位置都做了圆弧过渡处理，避免安装、运维过程中出现尖锐边角划伤人员的问题。
