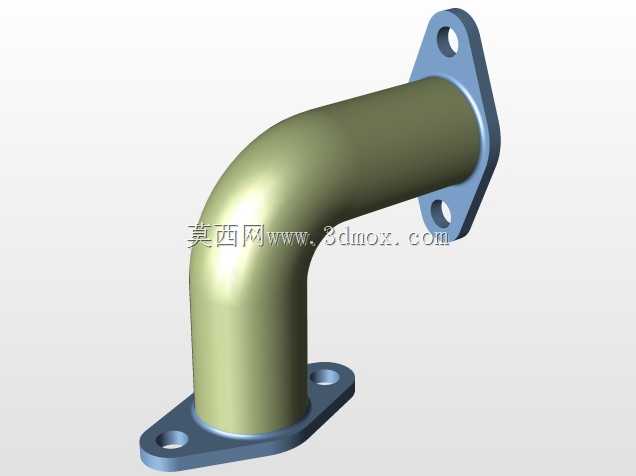

带双法兰安装座90度直角弯管结构

这款90度弯管结构，主要应用在流体输送系统的管路转向接驳场景，常见于小型动力设备的气路、油路布设，或是工业设备内部紧凑空间的管路走向调整，解决不同安装面之间的管路垂直转向需求，避免管路硬弯折造成的通径缩窄、流阻陡增问题。从结构设计来看，两端采用带安装孔的菱形法兰座，法兰面与弯管端口垂直，两个法兰的安装面呈90度空间夹角，适配两个互相垂直的安装基面的对接需求，法兰上的两个安装孔对称分布在管路轴线两侧，安装时可通过螺栓直接将弯管压紧在对接端面上，无需额外焊接管路接头，降低现场装配的工作量，也方便后期维护拆卸。弯管主体采用等通径圆弧过渡设计，转弯处的弯曲半径经过流阻优化，内壁光滑无突变台阶，流体经过转向位置时不会产生明显的紊流区，能有效降低输送过程中的压力损失，同时避免杂质在转弯位置沉积堵塞管路。设计过程中需要重点控制两个法兰端面的形位公差，尤其是法兰端面与对接管路的垂直度、两个法兰安装孔的位置度，否则安装时会出现螺栓无法穿入、密封面贴合不严产生泄漏的问题；弯管部分的壁厚均匀性也是设计校核的重点，既要保证管路能承受额定的工作压力，也要避免局部壁厚过薄造成结构强度不足，或是壁厚过增带来不必要的重量冗余。安装边界方面，弯管的整体外轮廓要适配安装空间的转角尺寸，法兰的外边缘不能和周边的其他结构件产生干涉，安装孔的中心距要和对接端的安装孔位完全匹配，法兰密封面的平面度需要满足密封要求，无需额外加装厚密封垫即可实现端面密封；弯管的端口通径和对接管路的通径保持一致，保证流体输送的通流面积不发生变化，适配常规的低压流体输送工况，在小型内燃机的进排气管路、液压站的阀组连接管路、气动设备的气路转向位置都能适用。
