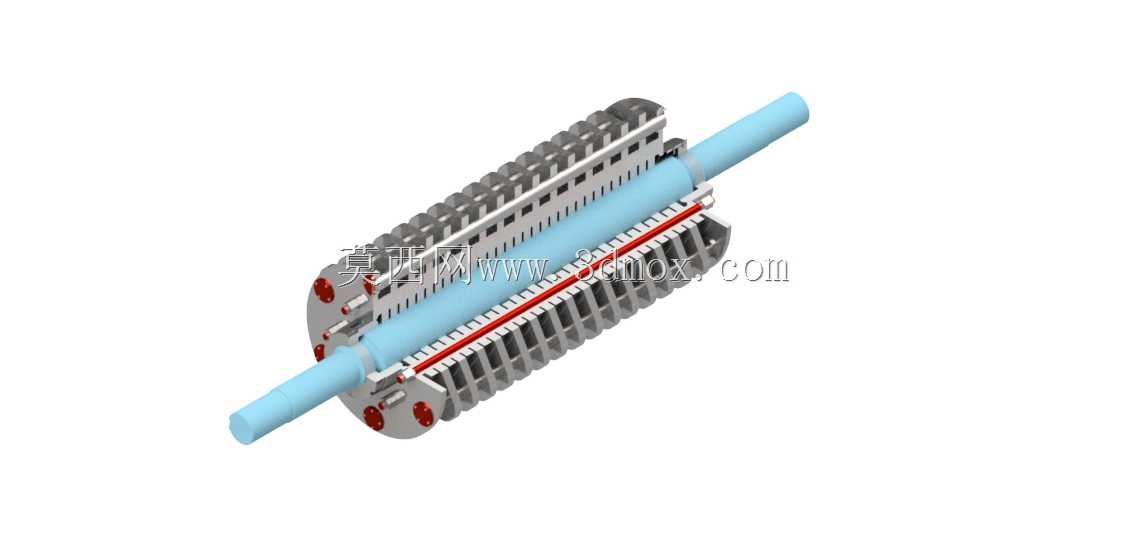

带轴齿排式换热辊筒结构设计

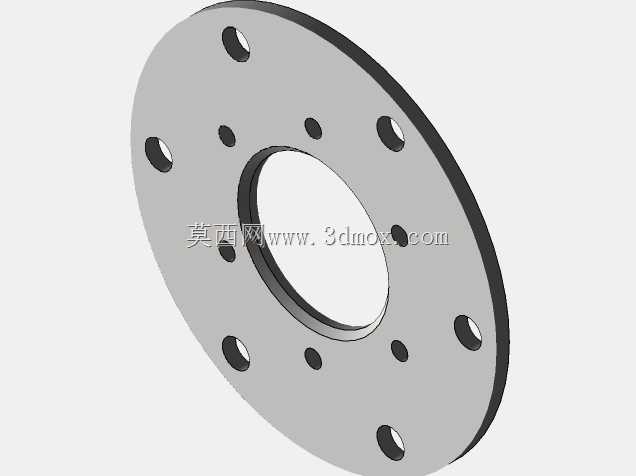

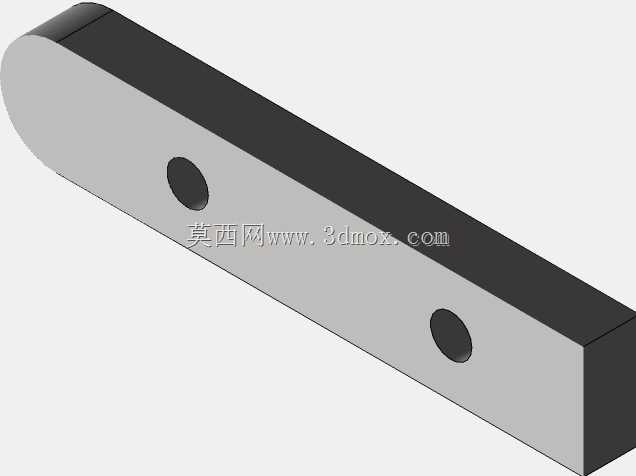

该结构属于工业换热类设备的核心辊装组件，常见于薄膜流延生产线、片材压延设备、印刷烘干机组以及高精度涂布装备的辊系单元中，承担着基材输送过程中精准控温、稳定传料的核心作用，直接影响最终产出材料的厚度均匀性、表面平整度以及温控精度。从实际工况适配角度出发，这类辊筒需要在连续高速运转的状态下保持稳定的温度场分布，同时兼顾传动扭矩的可靠传递，避免长期运行中出现轴端跳动、辊面温差过大、齿排啮合错位等常见故障。设计阶段首先明确了安装边界：两端轴颈采用同直径光轴结构，可直接适配标准带座外球面轴承的安装尺寸，无需额外加工定制轴承座，降低现场安装调试的适配成本；辊体主体的外径与轴径比例经过扭矩校核，保证在满负载输送工况下，轴的挠度变形控制在0.02mm/m以内，避免辊面偏磨导致的基材起皱问题。辊体外侧排布的等距齿排结构并非用于动力输入，而是为了适配设备上的同步清理刮刀、定位检测挡块的安装需求，每一个齿槽的间距都对应设备上辅助组件的固定安装孔位，安装时无需额外划线定位，直接卡入齿槽即可完成周向定位，大幅缩短现场装配的调校时间。内部流道采用沿轴向排布的多腔式结构，区别于传统单腔辊筒的介质流动死区问题，这种排布方式可以让温控介质在辊体内部形成均匀的折返流路，保证辊面任意位置的温差控制在±1℃以内，满足高精度光学膜、锂电隔膜这类对温控要求极高的材料生产需求。两端的法兰端盖采用对称式螺栓固定结构，密封槽位置预留了标准O型圈的安装余量，可耐受1.0MPa的介质工作压力，同时端盖与轴的配合位置采用双骨架油封密封，避免介质渗漏污染加工基材。中心贯穿的光轴采用阶梯定位设计，辊体与轴的配合选用过盈配合加平键辅助传动的方式，既保证大扭矩传递下不出现辊轴相对打滑，又方便后期维护时的拆卸更换，无需破坏性拆解即可完成密封件、轴承的更换作业。实际选型应用时，可根据生产线的幅宽需求调整辊体的有效工作长度，两端轴颈的伸出长度可适配不同设备的墙板间距，齿排的齿距也可根据配套辅助组件的安装需求做等比例调整，整体结构的模块化程度较高，可快速适配不同规格的同类换热辊系需求，减少重复设计的工作量。建模过程中对所有配合面做了公差标注，装配体的干涉检查覆盖了所有运动部件，包括轴转动时端盖与密封件的相对位置、齿排与周边固定件的安全间隙，保证模型导入工程软件后可直接生成加工图纸，无需额外调整结构间隙。
