家用管路T型三通旋塞式控制阀结构

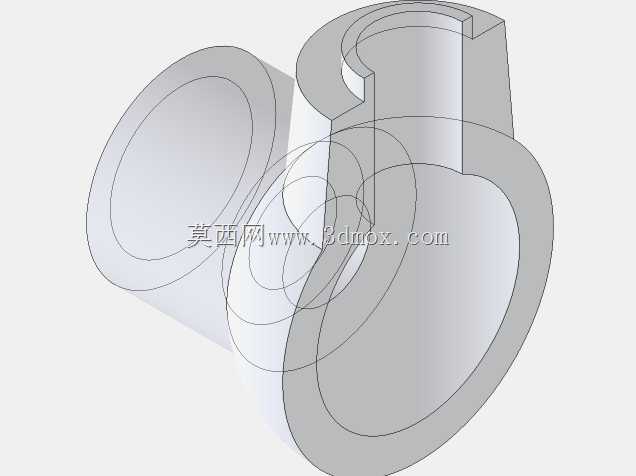

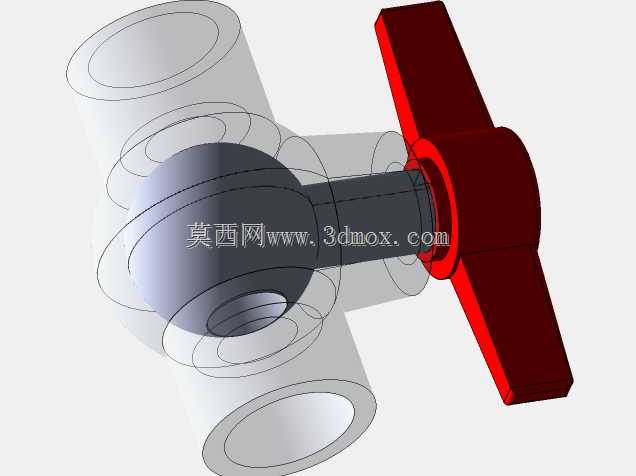

这款三通式旋塞结构主要面向民用供水、小型净水设备、户内采暖支路等低压流体管路场景，可实现单路输入双路切换、双路汇流单路输出的流体路径控制，相比常规两通阀能减少管路接头数量，降低狭小安装空间内的管路排布复杂度，适配户内橱柜下方、设备夹层等操作空间有限的安装位置。结构主体采用等径三通腔体作为流体通流基础，三个接口的同轴度、端面平面度在建模时做了公差约束，可直接匹配常规家用管路的标准螺纹接口，安装时无需额外加工转接件，接口处的密封槽预留了标准密封圈的安装余量，避免装配后出现渗漏问题。中部的旋塞启闭件采用锥面配合结构，相比球面密封的球阀，锥面配合的加工精度更容易控制，在小通径低压工况下的密封可靠性更稳定，旋塞与手柄的连接采用扁方定位结构，装配时可快速对准手柄的开关指示位，避免出现开关位置错位导致的操作误判。手柄采用翼式T型结构，无需额外辅助工具即可手动操作，旋转90度即可完成通路切换，手柄的握持边缘做了圆弧过渡，手动操作时不会出现硌手问题，同时手柄的旋转角度做了机械限位，旋塞转动到全开或全关位置时会被限位结构挡住，避免过度旋转导致密封面磨损。建模过程中对通流截面做了等径处理，流体经过阀体时不会出现通径突变，能有效降低管路内的流体阻力，减少低压工况下的压力损失，阀体外部的加强筋布局对应内部流体压力的受力位置，在保证整体结构强度的前提下尽可能压缩壁厚，控制整体重量与材料消耗。安装边界方面，三个接口的中心距、手柄旋转的最大外廓尺寸都做了参数化约束，选型时可直接根据安装空间的预留尺寸核对适配性，手柄旋转时不会与相邻管路、墙面产生干涉，阀体的安装固定位预留了标准管卡的安装空间，可直接采用常规家用管路固定件完成装配，无需定制专用固定支架。
