三通式塑料手柄球阀结构设计

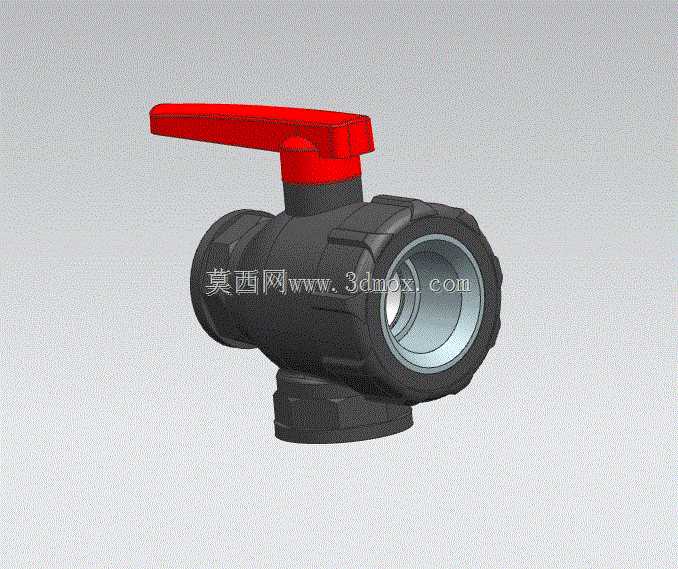

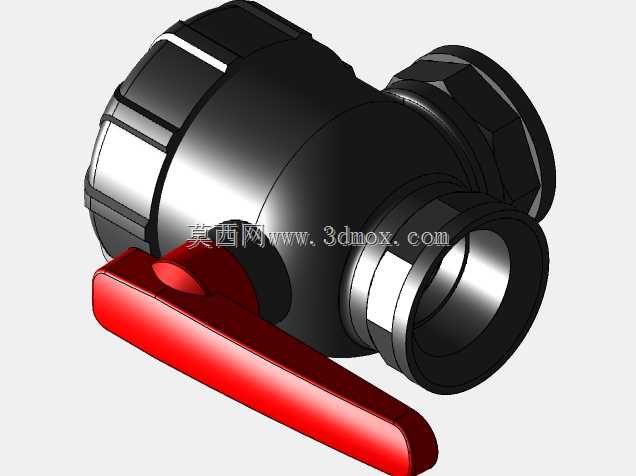

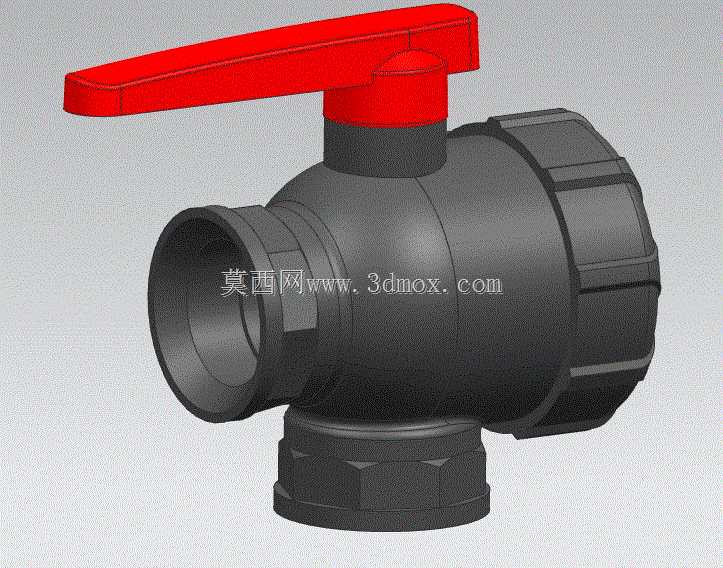

这款三通塑料球阀主要面向民用给排水、低压灌溉、小型化工流体输送等场景设计，可实现管路中流体的流向切换与通断控制，适配水、轻度腐蚀性油类混合介质的输送工况，在户内供水支路改造、庭院喷灌系统分流、小型实验台流体回路搭建中应用较多。从结构设计来看，阀体采用一体式注塑成型思路，三个接口均为内螺纹连接结构，接口处做了加厚加强筋处理，避免安装旋拧时出现阀体开裂问题，手柄采用扁平加长杠杆式结构，操作时所需扭矩更小，开关位置的限位结构直接集成在阀杆与阀体的配合端，无需额外加装限位配件，减少装配工序。阀球与阀体之间的密封采用弹性密封圈贴合结构，阀杆处设置双重密封环，可在0.6MPa额定工作压力下保持长期无泄漏，手柄与阀杆采用扁位配合传递扭矩，避免长期开关操作后出现手柄打滑空转的问题。安装边界方面，三个接口的同轴度公差控制在0.1mm以内，接口螺纹采用标准管螺纹规格，可直接与同规格的PPR接头、镀锌钢管、PVC管路配件适配，安装时无需额外定制转接头，阀体整体外轮廓无尖锐凸起，在狭窄的管路排布空间内也可完成安装操作，手柄的转动行程为90度，开关状态下手柄的指向与管路通断状态直接对应，现场操作人员可直观判断阀门当前的工作状态，无需额外加装状态标识。设计过程中重点考虑了塑料材质的蠕变特性，在阀座支撑位置做了均匀的壁厚设计，避免长期受压后出现局部变形导致密封失效，阀体外部的防滑棱结构既可以在安装时提供夹持受力点，也可以增强阀体整体的结构强度，减少外力磕碰导致的阀体破损风险。
