模块化水产养殖水培水循环系统设计

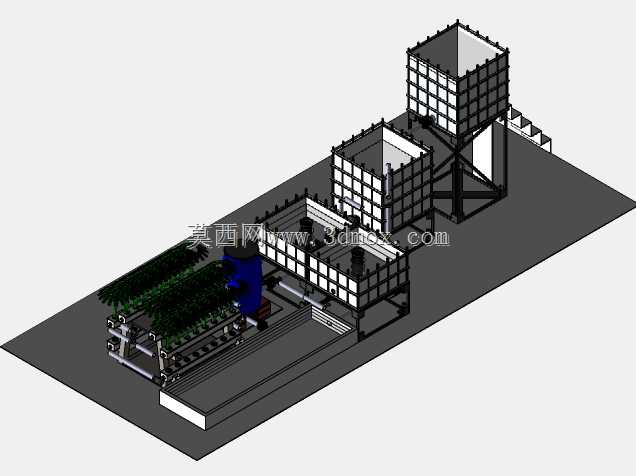

这套水培水循环系统的三维设计，核心面向工厂化水产养殖与水培种植结合的复合生产场景，在设施农业、室内循环养殖基地、小型都市农业生产单元中都能适配落地，核心作用是完成养殖水体与水培营养液的循环、暂存、分配，实现养殖尾水为水培作物供给养分、水培根系净化水体回流养殖区的生态循环逻辑，减少生产过程中的水资源消耗与外源养分投入。从结构布局来看，整套系统采用三级储液单元的排布逻辑，不同高度的方形储液罐承担不同的水体处理功能，最高位的储液罐承担沉淀、稳压供水的作用，中层储液罐承担营养液配比、暂存的功能，低位紧邻栽培区的储液单元承担回水收集、初级过滤的功能，储液罐外部采用框架式加强筋结构，避免满水状态下侧壁出现形变渗漏，配套的爬梯结构贴合高位罐的安装位置，满足日常运维时的检修操作需求。栽培区采用层架式排布结构，预留了作物定植、根系伸展的空间，管路布局沿设备基座的侧边排布，区分供液管路与回水管路的走向，避免管路交叉造成的安装干涉，手动操作的阀组集中布置在栽培架侧方的操作位，操作人员无需进入栽培区即可完成流量调节、管路切换的操作，后续如果升级自动控制模式，也可以直接在现有阀组位置加装传感器与电控执行件，无需对整体结构做大规模改动。设计过程中优先考虑了安装边界的适配性，整套设备的基座采用一体化平整底座，所有结构件的安装定位都在底座上预留了对应的安装孔位，现场安装时无需额外做地基找平处理，只要放置在硬化水平地面即可完成组装；设备的整体外轮廓预留了运维通道空间，储液罐与栽培架之间的间距满足单人侧身通行、检修操作的空间需求，侧边的管路排布预留了后期加装过滤、消杀模块的扩展位置，不需要重新裁切管路即可完成功能扩展。从结构细节来看，储液罐的框架采用型材拼接的方式，所有连接节点都做了受力加强，满液状态下的载荷通过框架直接传导到底座，不会对罐体板材造成额外的应力集中；栽培架的层间高度适配常见叶菜类水培作物的生长高度，供液支管的开孔位置对应每一个定植位，保证供液均匀，回水端采用倾斜式集液槽设计，让回流的水体可以依靠重力自流到低位储液单元，减少额外的动力配置，降低系统运行的能耗。
