上流式污泥生物燃气提取装置结构设计

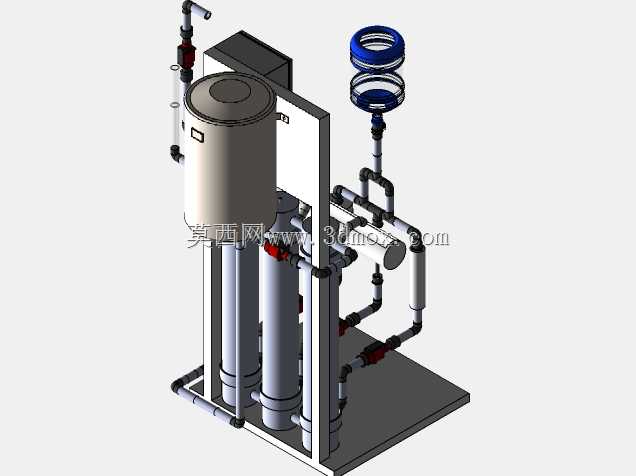

　　该装置面向污泥资源化处置场景设计，核心功能是通过耦合超声波与微波作用，从市政或工业污泥中提取可燃生物燃气，适配中小型污泥处理站、分布式能源站点的原位产气需求，可对接污泥预处理工段的出料端，完成有机质裂解、气液分离、燃气初步净化的连续作业流程。整套设备采用撬装式集成布局，所有功能部件整合在一块方形钢制底座上，底座预留地脚螺栓安装孔，安装边界满足常规厂房门宽通行要求，无需现场拆分即可完成转运就位，大幅缩减现场安装的管路对接工作量。主体反应段采用立式罐体结构，主反应罐为承压不锈钢筒体，顶部设置快开式检修人孔与排气接口，侧面布置液位检测、温度监测的接口位，罐体下部连接多组并行的立式柱体处理单元，分别承担超声波空化作用、微波热解、

　　催化反应的不同功能，各单元之间通过硬PVC管路与不锈钢球阀连通，管路走向沿立式安装支架排布，支架采用方管焊接成型，既作为管路固定载体，也集成了电气控制盒的安装位，控制盒布置在支架上部侧方，避开管路拆装的操作空间。装置顶部设置两级叠装的过滤分离组件，用于脱除产出燃气中的液态水滴与固体杂质，组件采用快装卡箍连接结构，可快速拆卸更换内部滤材，过滤后的燃气通过顶部侧方的管路输出至后续储气单元。设计过程中充分考虑了流体流动特性，采用上流式的流道设计，污泥进料从装置下部进入各处理单元，在向上流动的过程中依次经过超声作用区、微波加热区，充分完成有机质的裂解反应，产气向上流动进入分离组件，反应后的残余污泥从罐体下部的排污接口排出，

　　避免流道内出现淤积死角。管路系统中预留了多个取样阀与压力表接口，可在运行过程中实时监测各段的压力参数与介质反应状态，所有管路的转弯处均采用大半径弯头，降低流体输送的阻力损失，阀门操作位均布置在人员站立可触及的高度范围，日常操作无需登高作业。整套设备的结构布局紧凑，各部件之间预留了足够的拆装间隙，维护时可单独拆卸任意一个处理柱体而不影响其他部件的安装状态，适配长期连续运行的工况维护需求。
